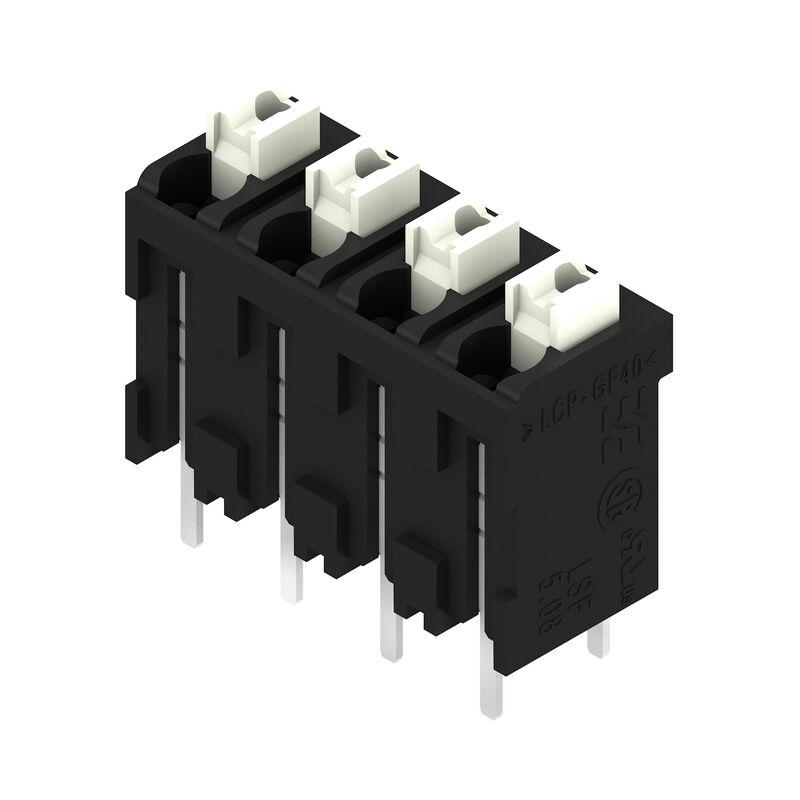

LSF-SMT 5.08/04/180 3.5SN BK RL

Клемма печатной платы, 5.08 mm, Количество полюсов: 4, 180°, Длина штифта для припайки (l): 3.5 mm, черный, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Tape

№ продукта 1876360000

Свойства

Основные данные для заказа

Версия	Клемма печатной платы, 5.08 mm, Количество полюсов: 4, 180°, Длина штифта для припайки (l): 3.5 mm, черный, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Tape
Заказ №	1876360000
Тип	LSF-SMT 5.08/04/180 3.5SN BK RL
GTIN (EAN)	4032248466825
Кол.	175 Штука
Продуктное отношение	IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
Упаковка	Tape

Размеры и массы

Глубина	7,8 mm
Глубина (дюймов)	0,307 inch
Высота	17,5 mm
Высота (в дюймах)	0,689 inch
Высота, мин.	14 mm
Ширина	19,44 mm
Ширина (в дюймах)	0,765 inch
Масса нетто	4,2 g

Температуры

Температура при длительном использовании, макс.

120 °C

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует без исключения
REACH SVHC	No SVHC above 0.1 wt%

Системные параметры

Серия изделия	OMNIMATE Signal — серия LSF
Метод проводного соединения	PUSH IN с исполнительным устройством
Монтаж на печатной плате	Соединение THT/THR под пайку
Направление вывода кабеля	180°
Шаг в мм (P)	5,08 mm
Шаг в дюймах (P)	0,2 "
Количество полюсов	4
Количество полюсных рядов	1
Монтаж силами заказчика	Нет
Количество рядов	1
Длина штифта для припайки (l)	3,5 mm
Допуск на длину выводов под пайку	+0,1 / -0,3 mm
Размеры выводов под пайку	0,35 x 0,8 mm
Размеры выводов под пайку = допуск d	0 / -0,1 mm
Диаметр отверстия припойного ушка (D)	1,1 mm
Допуск на диаметр отверстия припойного ушка (D)	+ 0,1 мм
Количество контактных штырьков на полюс	2
Длина зачистки изоляции	8 mm
L1 в мм	15,24 mm
L1 в дюймах	0,6 "
Защита от прикосновения согласно DIN VDE 0470	IP 20
Защита от прикосновения согласно DIN VDE 57 106	защита от доступа пальцем
Вид защиты	IP20
Объемное сопротивление	1,60 мОм

Данные о материалах

Изоляционный материал	LCP GF
Цветовой код	черный
Таблица цветов (аналогич.)	RAL 9011
Группа изоляционного материала	IIIa
Сравнительный показатель пробоя (CTI)	≥ 175
Moisture Level (MSL)	1
Класс пожаростойкости UL 94	V-0
Материал контакта	Сплав меди
Структура слоев соединения под пайку	4...6 µm Sn матовый
Температура хранения, мин.	-40 °C
Температура хранения, макс.	70 °C
Рабочая температура, мин.	-50 °C
Рабочая температура, макс.	120 °C
Температурный диапазон монтажа, мин.	-30 °C
Температурный диапазон монтажа, макс.	120 °C

Провода, подходящие для подключения

Диапазон зажима, мин.	0,13 mm²
Диапазон зажима, макс.	1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Одножильный, мин. H05(07) V-U	0,2 mm²
Одножильный, макс. H05(07) V-U	1,5 mm²
Гибкий, мин. H05(07) V-K	0,2 mm²
Гибкий, макс. H05(07) V-K	1,5 mm²
С наконечником DIN 46 228/4, мин.	0,25 mm²
С наконечником DIN 46 228/4, макс.	0,75 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.	0,25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.	1,5 mm²
Зажимаемый проводник	Сечение подсоединяемого провода: номин.: 0,25 mm² кабельный наконечник: Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9025760000 Сечение подсоединяемого провода: номин.: 0,34 mm² кабельный наконечник: Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9025770000 Сечение подсоединяемого провода: номин.: 0,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0690700000 Сечение подсоединяемого провода: номин.: 0,75 mm² кабельный наконечник: Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9021040000
Текст ссылки	Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения. Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту	IEC 60664-1 IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)	17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)	17,5 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)	17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)	15 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	500 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	4 kV
Устойчивость к воздействию кратковременного тока	3 x 1 сек. с 80 A

Номинальные характеристики по CSA

Институт (CSA)	CSA
Сертификат № (CSA)	200039-1664286
Номинальное напряжение (группа использования B/CSA)	300 V
Номинальное напряжение (группа использования D/CSA)	300 V
Номинальный ток (группа использования B/CSA)	10 A
Номинальный ток (группа использования D/CSA)	10 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (cURus)	CURUS
Сертификат № (cURus)	E60693
Номинальное напряжение (группа использования B/UL 1059)	300 V
Номинальное напряжение (группа использования D/UL 1059)	300 V
Номинальный ток (группа использования B/UL 1059)	12 A
Номинальный ток (группа использования D/UL 1059)	10 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка уровня ESD	токорассеивающий
Упаковка	Tape
Длина VPE	353 mm
VPE с	342 mm
Высота VPE	76 mm
Глубина ленты (T2)	20 mm
Ширина ленты (Ш)	44 mm
Глубина ленты с кармашками (K0)	19,5 mm
Высота ленты с кармашками (A0)	8,05 mm
Ширина ленты с кармашками (B0)	19,74 mm
Разделение кармашка ленты (P1)	20 mm
Перфорация для разделения ленты (E)	1,75 mm
Разделение кармашка ленты (F)	20,2 mm
Диаметр катушки с лентой ∅ (A)	330 mm
Поверхностное сопротивление	Rs = 10⁹ - 10¹² Ω
Ширина контактной площадки Pick & Place (W_PPP)	7,5 mm
Длина контактной площадки Pick & Place (L_PPP)	8,5 mm
Диаметр извлекаемой поверхности (Ø D_макс.)	9 mm

Типовые испытания

Испытание: Прочность маркировки	Стандарт: DIN EN 60512-1-1 / 01.03 Испытание: отметка о происхождении, обозначение типа, шаг, сертификация и маркировка UL, прочность Оценивание: доступно
Испытание: Зажимное поперечное сечение	Стандарт: DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02 Тип проводника: Тип провода и его поперечное сечение: цельный 0,14 мм² Тип провода и его поперечное сечение: многожильный 0,14 мм² Тип провода и его поперечное сечение: цельный 1,5 мм² Тип провода и его поперечное сечение: многожильный 1,5 мм² Тип провода и его поперечное сечение: AWG 24/1 Тип провода и его поперечное сечение: AWG 24/19 Тип провода и его поперечное сечение: AWG 16/1 Тип провода и его поперечное сечение: AWG 16/19 Оценивание: пройдено
Испытание на повреждение из-за случайного ослабления проводов	Стандарт: DIN EN 60999-1, раздел 9.4/12.00 Требование: 0,2 кг Тип проводника: Тип провода и его поперечное сечение: AWG 28/1 Тип провода и его поперечное сечение: AWG 28/19 Оценивание: пройдено Требование: 0,3 кг Тип проводника: Тип провода и его поперечное сечение: многожильный 0,25 мм² Тип провода и его поперечное сечение: цельный 0,5 мм² Оценивание: пройдено Требование: 0,4 кг Тип проводника: Тип провода и его поперечное сечение: цельный 1,5 мм² Тип провода и его поперечное сечение: многожильный 1,5 мм² Тип провода и его поперечное сечение: AWG 16/1 Тип провода и его поперечное сечение: AWG 16/19 Оценивание: пройдено
Испытание на выдергивание	Стандарт: DIN EN 60999-1, раздел 9.5/12.00 Требование: ≥10 N Тип проводника: Тип провода и его поперечное сечение: AWG 24/1 Тип провода и его поперечное сечение: AWG 24/19 Оценивание: пройдено Требование: ≥20 N Тип проводника: Тип провода и его поперечное сечение: многожильный 0,25 мм² Тип провода и его поперечное сечение: H05V-U0.5 Оценивание: пройдено Требование: ≥40 N Тип проводника: Тип провода и его поперечное сечение: H07V-U1.5 Тип провода и его поперечное сечение: H07V-K1.5 Тип провода и его поперечное сечение: AWG 16/1 Тип провода и его поперечное сечение: AWG 16/19 Оценивание: пройдено

Важное примечание

Соответствие IPC

Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Примечания

• Дополнительные цвета кнопки по запросу
• Рабочее усилие скользящего контакта макс. 40 Н
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Кабельный наконечник без изоляции согласно DIN 46228/1
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Обжим формы «A» обжимных втулок для фиксации концов проводов рекомендуется выполнять обжимным инструментом PZ 6/5.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
