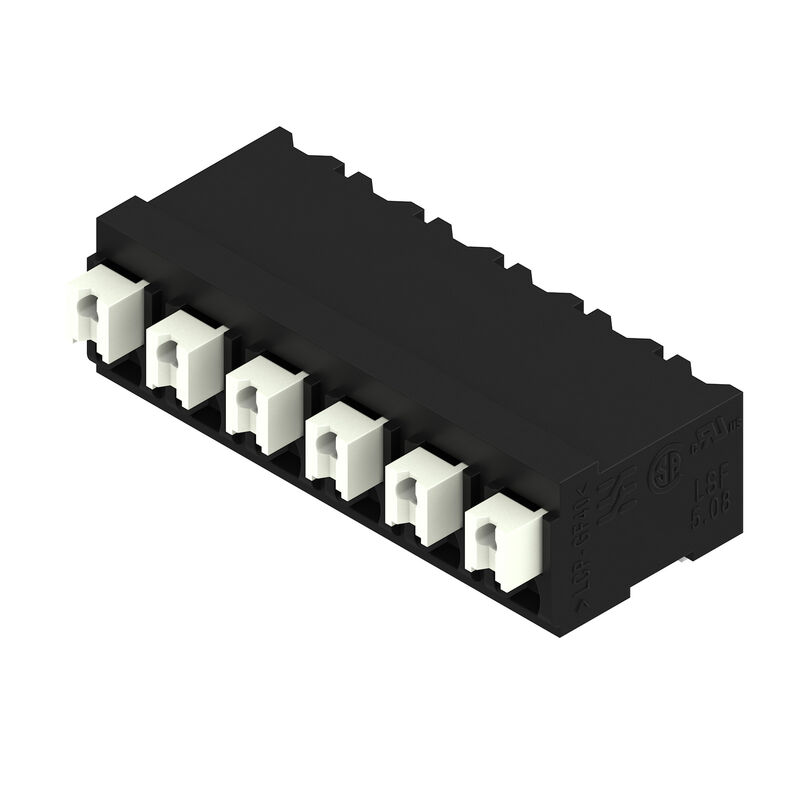

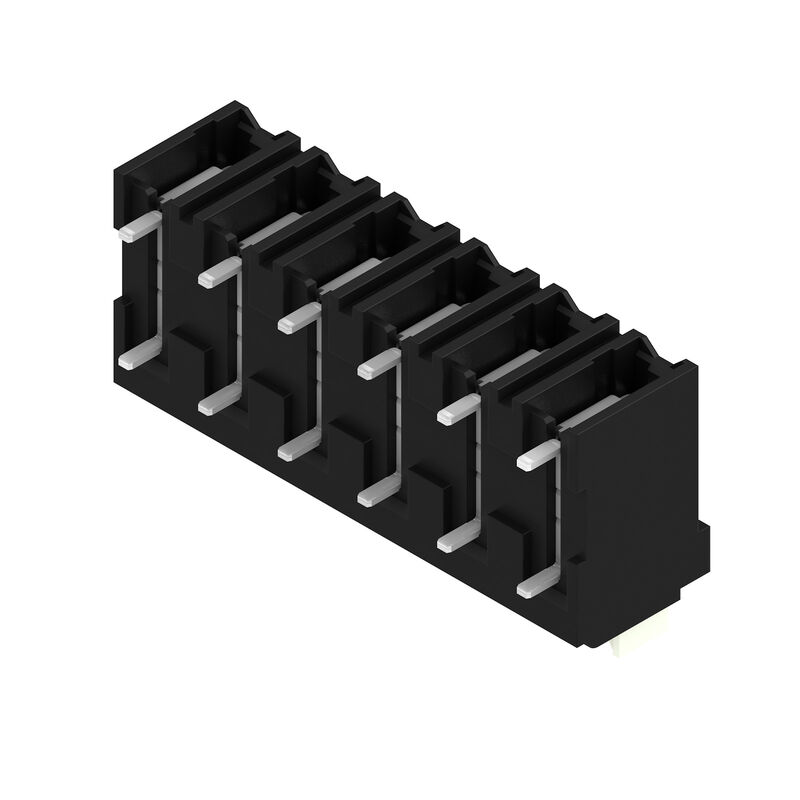

LSF-SMT 5.08/06/90 1.5SN BK TU
Клемма печатной платы, 5.08 mm, Количество полюсов: 6, 90°, Длина штифта для припайки (l): 1.5 mm, черный, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Tube
№ продукта
1869710000
Свойства
| Версия | Клемма печатной платы, 5.08 mm, Количество полюсов: 6, 90°, Длина штифта для припайки (l): 1.5 mm, черный, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Tube |
| Заказ № | 1869710000 |
| Тип | LSF-SMT 5.08/06/90 1.5SN BK TU |
| GTIN (EAN) | 4032248445585 |
| Кол. | 18 Штука |
| Продуктное отношение |
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14 |
| Упаковка | Tube |
| Глубина | 14,75 mm |
| Глубина (дюймов) | 0,581 inch |
| Высота | 10 mm |
| Высота (в дюймах) | 0,394 inch |
| Высота, мин. | 8,5 mm |
| Ширина | 29,6 mm |
| Ширина (в дюймах) | 1,165 inch |
| Масса нетто | 5,611 g |
| Температура при длительном использовании, макс. | 120 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Серия изделия | OMNIMATE Signal — серия LSF |
| Метод проводного соединения | PUSH IN с исполнительным устройством |
| Монтаж на печатной плате | Соединение THT/THR под пайку |
| Направление вывода кабеля | 90° |
| Шаг в мм (P) | 5,08 mm |
| Шаг в дюймах (P) | 0,2 " |
| Количество полюсов | 6 |
| Количество полюсных рядов | 1 |
| Монтаж силами заказчика | Нет |
| Количество рядов | 1 |
| Длина штифта для припайки (l) | 1,5 mm |
| Допуск на длину выводов под пайку | 0 / -0,3 mm |
| Размеры выводов под пайку | 0,35 x 0,8 mm |
| Размеры выводов под пайку = допуск d | 0 / -0,1 |
| Диаметр отверстия припойного ушка (D) | 1,1 mm |
| Допуск на диаметр отверстия припойного ушка (D) | + 0,1 мм |
| Количество контактных штырьков на полюс | 2 |
| Длина зачистки изоляции | 8 mm |
| L1 в мм | 25,4 mm |
| L1 в дюймах | 1 " |
| Защита от прикосновения согласно DIN VDE 0470 | IP 20 |
| Защита от прикосновения согласно DIN VDE 57 106 | защита от доступа пальцем |
| Вид защиты | IP20 |
| Объемное сопротивление | 1,60 мОм |
| Изоляционный материал | LCP GF |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | IIIa |
| Сравнительный показатель пробоя (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Структура слоев соединения под пайку | 4...6 µm Sn матовый |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 120 °C |
| Температурный диапазон монтажа, мин. | -30 °C |
| Температурный диапазон монтажа, макс. | 120 °C |
| Диапазон зажима, мин. | 0,13 mm² |
| Диапазон зажима, макс. | 1,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 28 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Одножильный, мин. H05(07) V-U | 0,2 mm² |
| Одножильный, макс. H05(07) V-U | 1,5 mm² |
| Гибкий, мин. H05(07) V-K | 0,2 mm² |
| Гибкий, макс. H05(07) V-K | 1,5 mm² |
| С наконечником DIN 46 228/4, мин. | 0,25 mm² |
| С наконечником DIN 46 228/4, макс. | 0,75 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин. | 0,25 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс. | 1,5 mm² |
| Зажимаемый проводник |
|
| Текст ссылки |
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) |
| пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 17,5 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 17,5 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 17,5 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 15 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 500 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 320 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 250 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 4 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 4 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 4 kV |
| Устойчивость к воздействию кратковременного тока | 3 x 1 сек. с 80 A |
| Институт (CSA) | CSA |
| Сертификат № (CSA) | 200039-1664286 |
| Номинальное напряжение (группа использования B/CSA) | 300 V |
| Номинальное напряжение (группа использования D/CSA) | 300 V |
| Номинальный ток (группа использования B/CSA) | 10 A |
| Номинальный ток (группа использования D/CSA) | 10 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 28 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 300 V |
| Номинальное напряжение (группа использования D/UL 1059) | 300 V |
| Номинальный ток (группа использования B/UL 1059) | 12 A |
| Номинальный ток (группа использования D/UL 1059) | 10 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 28 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Упаковка | Tube |
| Длина VPE | 556 mm |
| VPE с | 21 mm |
| Высота VPE | 15 mm |
| Поверхностное сопротивление | Rs = 109 - 1012 Ω |
| Испытание: Прочность маркировки |
|
| Испытание: Зажимное поперечное сечение |
|
| Испытание на повреждение из-за случайного ослабления проводов |
|
| Испытание на выдергивание |
|
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Дополнительные цвета кнопки по запросу • Рабочее усилие скользящего контакта макс. 40 Н • Номинальный ток указан для номин. сечения и мин. числа контактов. • Кабельный наконечник с изоляцией согласно DIN 46228/4 • Кабельный наконечник без изоляции согласно DIN 46228/1 • P на чертеже – шаг • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • Обжим формы «A» обжимных втулок для фиксации концов проводов рекомендуется выполнять обжимным инструментом PZ 6/5. • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
