LUFS 10.00/06/180V 5.0SN BK BX

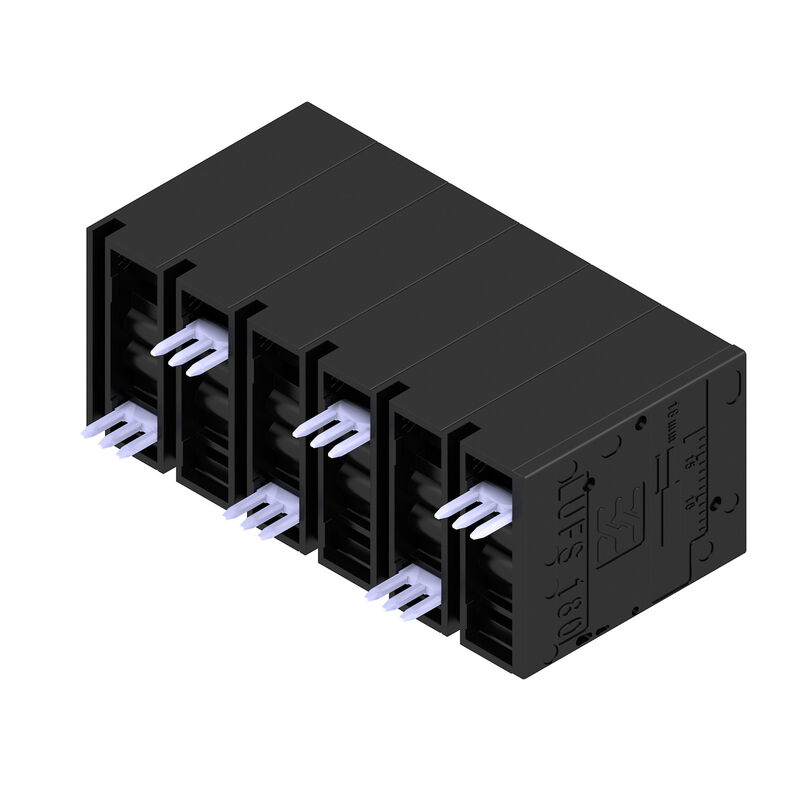

Produktbild
LUFS 10.00/06/180V 5.0SN BK BX

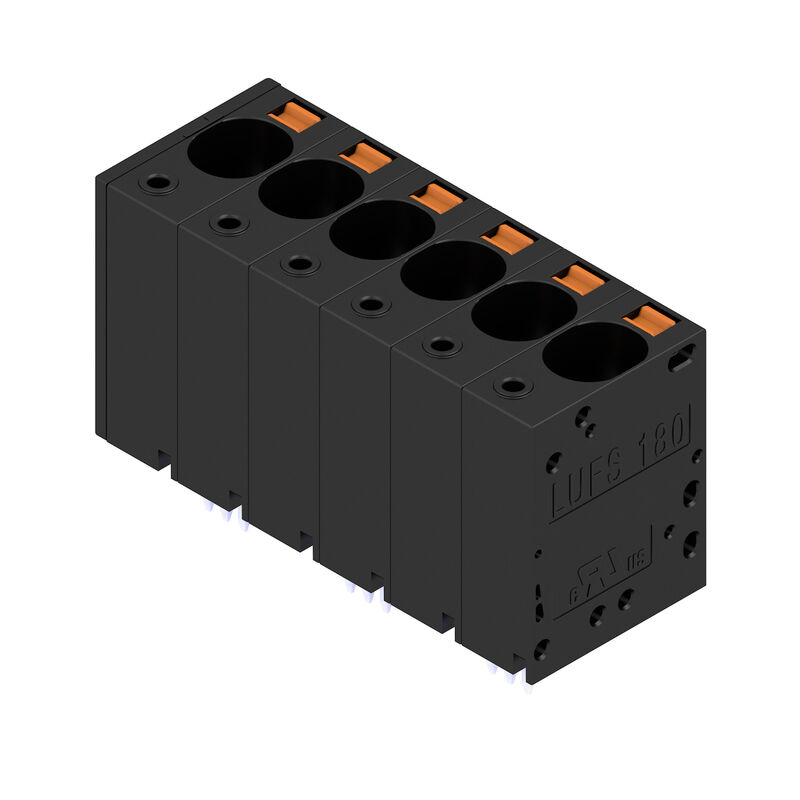

Produktbild
LUFS 10.00/06/180V 5.0SN BK BX
Maßbild
LUFS 10.00/06/180V 5.0SN BK BX
Deratingkurve
LUFS 10.00/06/180V 5.0SN BK BX
Deratingkurve
LUFS 10.00/06/180V 5.0SN BK BX
Deratingkurve
LUFS 10.00/06/180V 5.0SN BK BX
Produktvorteil
Power bis UL 600 V
Versetzte Lötstifte
LUFS 10.00/06/180V 5.0SN BK BX
Produktvorteil
Einfache Betätigung des Kontaktpunkts

LUFS 10.00/06/180V 5.0SN BK BX

Leiterplattenklemme, 10.00 mm, Polzahl: 6, 180°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 16 mm², Box

Art.-Nr. 2492150000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 12
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 10.00 mm, Polzahl: 6, 180°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 16 mm², Box
Best.-Nr.
2492150000
Art
LUFS 10.00/06/180V 5.0SN BK BX
GTIN (EAN)
4050118543773
수량
20 Stück
Produkt-Kennzahlen
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 57 A / AWG 18 - AWG 4
Verpackung
Box

Abmessungen und Gewichte

Tiefe
24,7 mm
Tiefe (inch)
0,972 inch
Höhe
36,3 mm
Höhe (inch)
1,429 inch
Höhe niedrigstbauend
31,3 mm
Breite
61,58 mm
Breite (inch)
2,424 inch
Nettogewicht
48,895 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie LU
Leiteranschlusstechnik
PUSH IN mit Betätigungselement
Montage auf der Leiterplatte
THT-Lötanschluss
Leiterabgangsrichtung
180°
Raster in mm (P)
10 mm
Raster in Zoll (P)
0,394 "
Polzahl
6
Pin series quantity
1
Kundenseitig anreihbar
Nein
Anzahl Reihen
1
Lötstiftlänge (l)
5 mm
Lötstift-Abmessungen
d = 1,2 mm
oktogonal
Bestückungsloch-Durchmesser (D)
1,6 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
폴당 용접 핀 수
2
스크류드라이버 블레이드
0,8 x 4,0
Abisolierlänge
18 mm
L1 in mm
50 mm
L1 in Zoll
1,969 "
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20

Werkstoffdaten

Szigetelőanyag
Wemid (PA)
Couleur
schwarz
Colour of operational elements
orange
Farbtabelle (ähnlich)
RAL 9011
Insulating material group
I
Kriechstromfestigkeit (CTI)
≥ 600
UL 94 flammability rating
V-0
Kontaktbasismaterial
E-Cu
Kontaktmaterial
Cu-leg
Contact surface
verzinnt
Schichtaufbau - Lötanschluss
4...10 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
-40 °C
Betriebstemperatur, max.
120 °C

Anschließbare Leiter

Klemmbereich, min.
0,5 mm²
Klemmbereich, max.
16 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4
eindrähtig, min. H05(07) V-U
0,5 mm²
단선, 최대 H05(07) V-U
16 mm²
꼬임, 최소 H07V-R
6 mm²
многожильный, макс. H07V-R
25 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
25 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
16 mm²
con terminale, DIN 46228 pt 1, min.
0,5 mm²
mit Aderendhülse nach DIN 46 228/1, max.
16 mm²
EN 60999 a x b 규격, ø
5,4 mm x 5,1 mm; 5,3 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019180000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004090000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      4 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019210000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004110000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      6 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      0565700000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004130000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      10 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0565800000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0379300000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      16 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0566000000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0375200000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      0565600000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004070000
참조 텍스트
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60947-7-4
Névleges áram, min. pólusszám (Tu=20 °C)
101 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
85,8 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
101 A
Corriente nominal, número de polos máx. (Tu=40 °C)
76 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
1.000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
1.000 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
8 kV

Nenndaten nach CSA

Nennspannung (Use group B / CSA)
600 V
Nennspannung (Use group C / CSA)
600 V
Nennspannung (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
57 A
Nennstrom (Use group C / CSA)
57 A
Nennstrom (Use group D / CSA)
5 A
Leiteranschlussquerschnitt AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
600 V
Nennspannung (Use group C / UL 1059]
600 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Nennspannung (Use group F / UL 1059)
1.000 V
Nennstrom (Use group B / UL 1059)
57 A
Номинальный ток (группа использования C/UL 1059)
57 A
Номинальный ток (группа использования D/UL 1059)
5 A
Nennstrom (Use group F / UL 1059)
57 A
przekrój przyłącza przewodu AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
269 mm
VPE Breite
167 mm
VPE Höhe
44 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    IEC 60947-1 Abschnitt 8.2.4.5.1 / 06.07, IEC 60512-1-1:2002-02
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Lebensdauer, Abisolierlänge
  • Bewertung:
    vorhanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 16 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 16 mm²
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-U6
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
    • Leitertyp und Leiterquerschnitt:
      AWG 4
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    IEC 60999-1 Abschnitt 9.4 / 11.99
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    2,9 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
  • Bewertung:
    bestanden
  • Anforderung:
    4,5 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    IEC 60999-1 Abschnitt 9.5 / 11.99
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥100 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
  • Bewertung:
    bestanden
  • Anforderung:
    ≥ 135 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • Die einpolige Leiterplattenklemme kann für Spannungen bis 1500 V (DC) und 1000 V (AC) eingesetzt werden. Zu beachten ist dabei die jeweilige Gerätenorm und die entsprechend geforderten Luft- und Kriechstrecken nach dem Einbau
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
