MBGE ADPT, 901B2550 24POLE ISO AI
MBGE ADPT, 901B2550 24POLE ISO AI

MBGE ADPT, 901B2550 24POLE ISO AI

항목 번호 8000149536
데이터 시트 다운로드 제품 다운로드
관련 제품 2
일반 주문 데이터 치수 및 중량 온도 정격 데이터 UL 결선 데이터 결선 데이터 정격 데이터 절연 조정(EN50178) 분류

일반 주문 데이터

주문 번호
8000149536
유형
MBGE ADPT, 901B2550 24POLE ISO AI
GTIN(EAN)
4099987229371
수량
ST

치수 및 중량

깊이
53,68 mm
깊이 (인치)
2,113 inch
높이
179,66 mm
높이 (인치)
7,073 inch
너비
20 mm
폭 (인치)
0,787 inch
순중량
0,05 g

온도

보관 온도
-20...70 °C
작동 온도
-20...50 °C

정격 데이터 UL

Lagertemperatur UL, min.
-20 °C
Storage temperature UL, max.
70 °C
Üzemi hőmérséklet UL, min.
-20 °C
Рабочая температура UL, макс.
50 °C
额定电流 I最大
40 A
정격 전압 UN
250 V

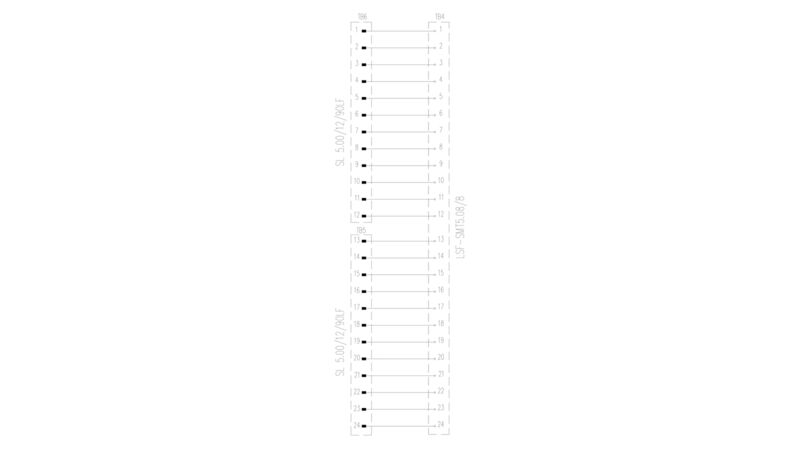

결선 데이터

결선(필드 측)
Siemens 505-B2550 connector (2x BL 5.00mm family)
폴 수(제어 측)
24-pole

결선 데이터

PLC에 결선
신규 PLC 단자대 또는 하드와이어드
결선(필드 측)
Siemens 505-B2550 connector (2x BL 5.00mm family)
폴 수(필드 측)
24 P

정격 데이터

작동 전압
250 V
채널당 최대 전류
7,4 A
총 작동 전류
40 A

절연 조정(EN50178)

정격 절연 전압
300 V
서지 전압 범주
II
오염 심각도 수준
2
펄스 전압 테스트(1,2/50μs)
2,5 kV
절연 테스트 전압 AC
1,8 kV

분류

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
