MHS 7S/07 W T3 B T

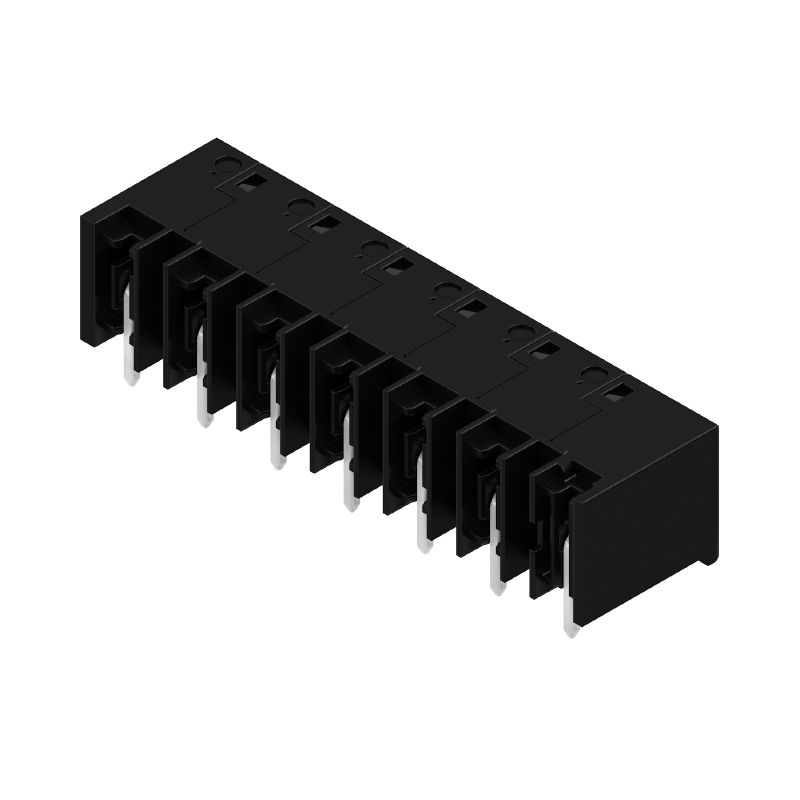

Product image
MHS 7S/07 W T3 B T
Product image
MHS 7S/07 W T3 B T
MHS 7S/07 W T3 B T
MHS 7S/07 W T3 B T

MHS 7S/07 W T3 B T

NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 7.50 mm, Pólusszám: 7, 270°, Tube

№ продукта 8000078326
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является эквивалентом 2 Связанные продукты 7
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint UL 1059 névleges adatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 7.50 mm, Pólusszám: 7, 270°, Tube
Rendelési szám
8000078326
Típus
MHS 7S/07 W T3 B T
GTIN (EAN)
4064675622000
Qty.
10 Darab
Termékadatok
IEC: 1000 V / 30.4 A
UL: 300 V / 18.5 A
Csomagolás
Tube

Méretek és tömegek

Mélység
14 mm
Mélység (coll)
0,551 inch
Magasság
14,1 mm
Magasság (coll)
0,555 inch
Legalacsonyabb változat magassága
10,9 mm
Szélesség
51,4 mm
Szélesség (coll)
2,024 inch
Nettó tömeg
7,236 g

Hőmérsékletek

Ambient temperature
-50 °C…125 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Termékcsalád
OMNIMATE 4.0
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT/THR-forrasztott csatlakozással
Raszter mm-ben (P)
7,5 mm
Raszter inch-ben (P)
0,295 "
Kimenő könyök
270°
Pólusszám
7
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske méretei
1,0 x 1,0 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Forraszbetét külső átmérője
2,3 mm
Template aperture diameter
2,1 mm
L1 in mm
45 mm
L1 in inches
1,772 "
quantità di file
1
Pin series quantity
1
Skyddsklass
IP20
Plugging cycles
≥ 25
Усилие вставки на полюс, макс.
9 N
Усилие вытягивания на полюс, макс.
8 N

Anyagjellemzők

Szigetelőanyag
PA 9T
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező alapanyaga
CuMg
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Ónozás típusa
matt
Температура хранения, мин.
-25 °C
Температура хранения, макс.
55 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
125 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
30,4 A
Névleges áram, maximális pólusszám (Tu=20 °C)
26,9 A
Névleges áram, min. pólusszám (Tu=40°C)
27 A
Névleges áram, maximális pólusszám (Tu=40°C)
23,9 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
500 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
6 kV

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (C felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
600 V
Névleges feszültség (F felhasználási csoport / UL 1059)
760 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (C felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
5 A
Névleges áram (F felhasználási csoport / UL 1059)
18,5 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
