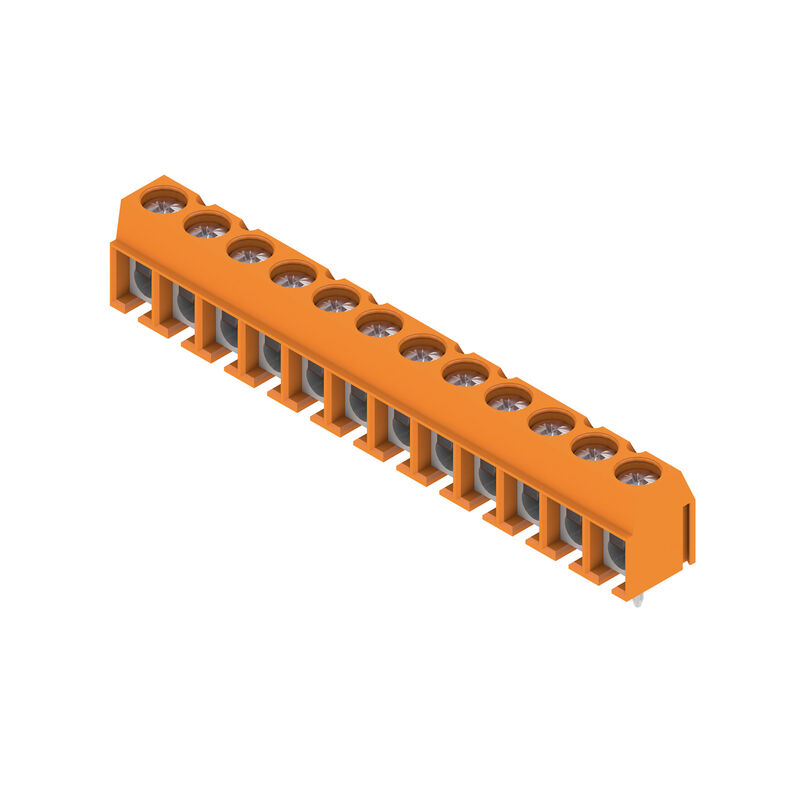

PM 5.00/12/90 3.5SN OR BX
Obrázek výrobku

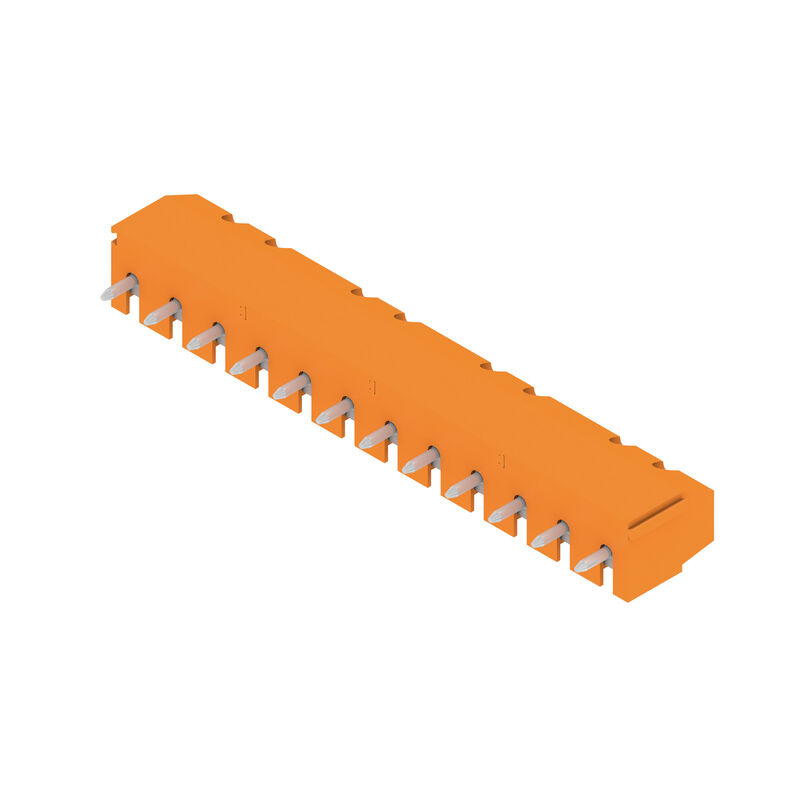

PM 5.00/12/90 3.5SN OR BX
Obrázek výrobku
PM 5.00/12/90 3.5SN OR BX
Dimensional drawing
PM 5.00/12/90 3.5SN OR BX
Graph
PM 5.00/12/90 3.5SN OR BX
Graph

PM 5.00/12/90 3.5SN OR BX

Svorka PCB, 5.00 mm, Počet pólů: 12, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s tlakovou svorkou, Upínací rozsah, max. : 2.5 mm², Box

ID výrobku 1234740000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Příbuzné výrobky 17
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Svorka PCB, 5.00 mm, Počet pólů: 12, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s tlakovou svorkou, Upínací rozsah, max. : 2.5 mm², Box
Order No.
1234740000
Type
PM 5.00/12/90 3.5SN OR BX
GTIN (EAN)
4050118019247
Množství
100 ks
Údaje výrobku
IEC: 600 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Balení
Box

Rozměry a hmotnosti

Hloubka
8 mm
Hloubka (v palcích)
0,315 inch
Height
13,5 mm
Výška (v palcích)
0,531 inch
Nejvyšší nebo nejnižší verze
10 mm
Šířka
60,6 mm
Šířka (v palcích)
2,386 inch
Net weight
8,809 g

Shoda produktu s prostředím

Stato conformità RoHS
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c2abd024-c370-41bc-90fc-5ba34b090103

Parametry systému

Skupina produktů
OMNIMATE Signal - series PM
Metoda připojení vodiče
Připojení s tlakovou svorkou
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Směr výstupu vodiče
90°
Rozteč v mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
Počet pólů
12
Množství řady kolíků
1
Vybavuje zákazník
Ano
Počet řad
1
Max. sousedních kolíků na řadu
24
Pájecí kolík, délka (l)
3,5 mm
Rozměry pájecích pinů
d = 1,0 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Počet pájených kolíků na pól
1
Hrot šroubováku
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264
Utahovací moment, min.
0,4 Nm
Utahovací moment, max.
0,5 Nm
Svěrný šroub
M 2,5
Délka odizolování
6 mm
L1 v mm
55 mm
L1 v palcích
2,165 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20, nad PCB; s přiojeným vodičem
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Stupeň krytí
IP20

Údaje o materiálu

Insulating material
Wemid (PA)
Colour
Oranžová
Tabela kolorów (podobny)
RAL 2000
Группа изоляционного материала
I
Сравнительный показатель пробоя (CTI)
≥ 600
Klasifikace hořlavosti UL 94
V-0
Contact material
Slitina
Поверхность контакта
pocínované
Nátěr
1-3 μm Ni
4-6 μm SN
Typ cínování
matný povrch
Структура слоев соединения под пайку
1.5...3.5 µm Ni / 4...6 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Vodiče vhodné k připojení

Clamping range, min.
0,13 mm²
Clamping range, max.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Wire connection cross section AWG, max.
AWG 14
Одножильный, мин. H05(07) V-U
0,13 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,13 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
С наконечником DIN 46 228/4, макс.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1,5 mm²
Зажимаемый проводник
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409500000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409600000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409700000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,25 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025740000
    • Délka odizolování:
      • jmen.:
        5 mm
    • Doporučená dutinka na konci vodiče:
      9018910000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,34 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025750000
Referenční text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Märkström, max. antal poler (Tu=20°C)
24 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
24 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
600 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
250 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1815154
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
15 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 26
Průřez vodiče AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
15 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
331 mm
Šířka VPE
141 mm
Výška VPE
51 mm

Typové testy

Test: Trvanlivost značení
  • Test:
    označení původu, identifikace typu, rozteč, typ materiálu, označení schválení UL, označení schválení CSA, trvanlivost
  • Vyhodnocení:
    k dispozici
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,7 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥50 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC conformity
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Notes
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • Data uváděná pod CSA se vztahují ke schválení cUL – E60693
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
