Свойства
| Версия | Фотоэлектрическое оборудование, Корпус в сборе, 1500 V, WM4C, для настенного монтажа, Альбомная, Цифровые сигналы, Блоки мониторинга, Контроль тока, Контроль напряжения, Контроль температуры, 24-канальный |
| Заказ № | 8000122018 |

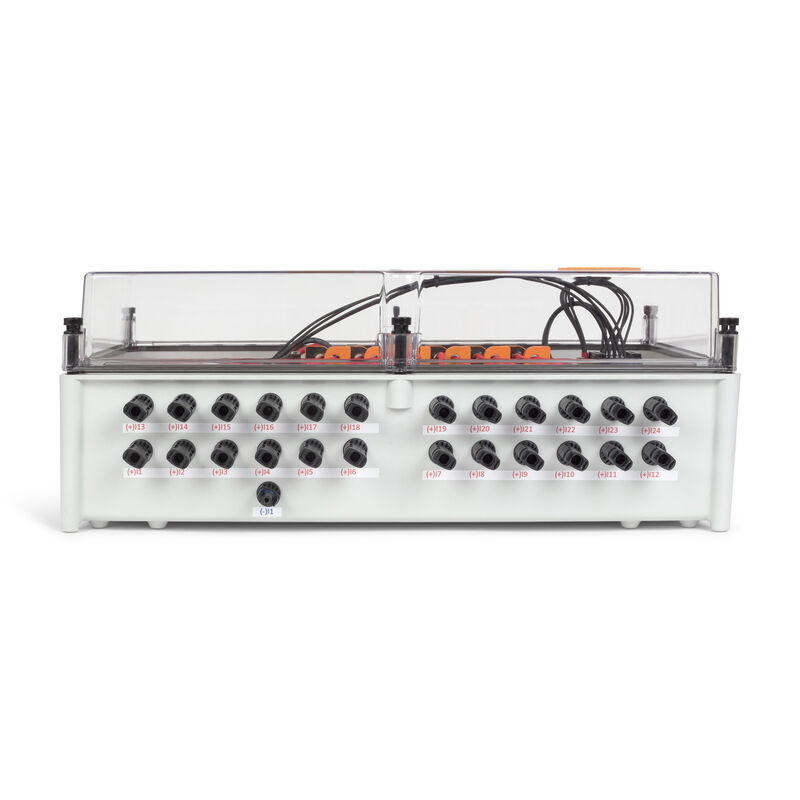

| Тип | PV 224SXFXCXXVXO1TA3PA15LWW |
| GTIN (EAN) | 4099986868571 |
| Кол. | 1 Штука |
| Глубина | 210 mm |
| Глубина (дюймов) | 8,268 inch |
| Высота | 302 mm |
| Высота (в дюймах) | 11,89 inch |
| Ширина | 558 mm |
| Ширина (в дюймах) | 21,968 inch |
| Масса нетто | 10 000 g |
| Температура окружающей среды | -20ºC to +45 ºC |
| Рабочая температура | -20ºC to +45 ºC |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6aI, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1d28ada4-1634-4382-8635-45f6353a6574 |
| Защита от перенапряжения на стороне DC | Без защиты от перенапряжения |
| Номинальное напряжение | 1 500 V |
| Вид подключения входной цепи DC | Полевой разъем WM4 C |
| Количество впускных отверстий трубки | 0 |
| Количество входов | 24 |
| Количество входов DC | 24 |
| Подключение входной цепи DC (+) | Полевой разъем WM4 C |
| Подключение входной цепи DC (-) | Полевой разъем WM4 C |
| Предохранитель | Нет |
| Предохранитель | нет ни вставки предохранителя, ни держателя предохранителя |
| Тип предохранителя | нет ни вставки предохранителя, ни держателя предохранителя |
| Вид подключения исходящей цепи DC | Полевой разъем WM4 C |
| Количество выходов DC | 24 |
| Подключение исходящей цепи DC | Полевой разъем WM4 C |
| Контроль напряжения | Solar SMS |
| Контроль параметров |
Solar SMS
Выходное напряжение, выходной ток, температура |
| Контроль температуры | Solar SMS |
| Контроль тока | Solar SMS |
| Питание | Автономный |
| Вид защиты | IP 65 |
| Вид монтажа | Настенная монтаж |
| Нормы |
EN 61439-2:2020
IEC 61439-2 ed 3.0 |
| Период времени | 5 лет |
| Одобрение / сертификат / документ о соответствии | [EU Declaration of Conformity Combiner Boxes monitored](https://mdcop.weidmueller.com/mediadelivery/asset/900_216552) |
| Технические данные | [Thermal report](https://mdcop.weidmueller.com/mediadelivery/asset/900_317070) |
| Техническая документация | [Mechanical Drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_317069) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Сертификаты |  |
