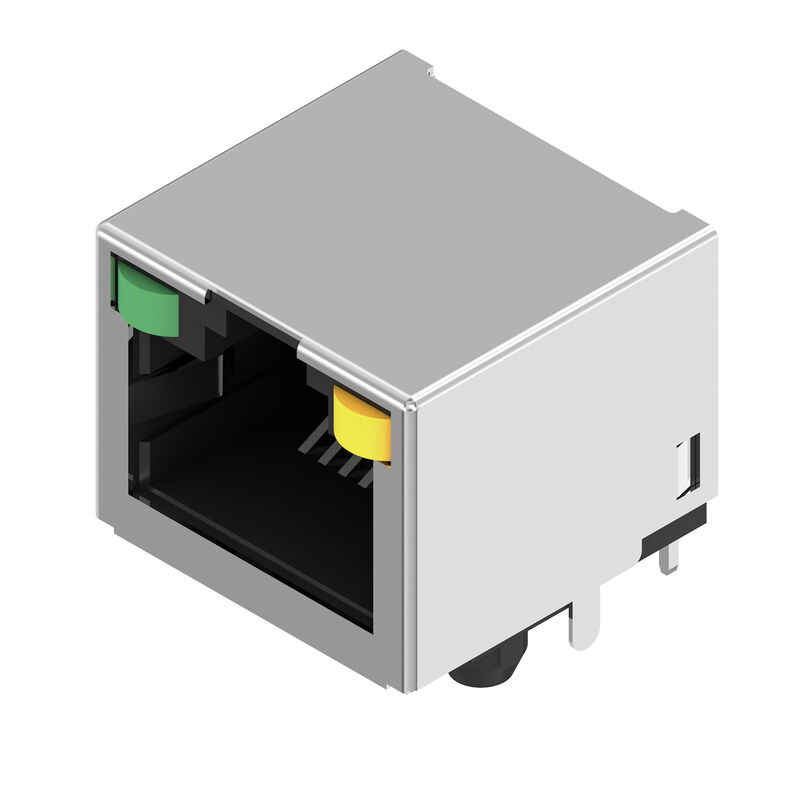

Данные OMNIMATE – модульный штекер RJ45, Штекерный соединитель печатной платы, Cat. 5, Соединение THT/THR под пайку, 90°, сверху, нет, Да, Циклы коммутации: 750, Количество полюсов: 8, PA 9T, Tape

№ продукта 2626090000
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Сопрягаемые детали 20 Связанные продукты 7
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Электрические свойства Данные о материалах Упаковка Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Данные OMNIMATE – модульный штекер RJ45, Штекерный соединитель печатной платы, Cat. 5, Соединение THT/THR под пайку, 90°, сверху, нет, Да, Циклы коммутации: 750, Количество полюсов: 8, PA 9T, Tape
Заказ №
2626090000
Тип
RJ45C5 R1U 1.7N4G/Y RL
GTIN (EAN)
4050118630183
Кол.
240  Штука
Упаковка
Tape

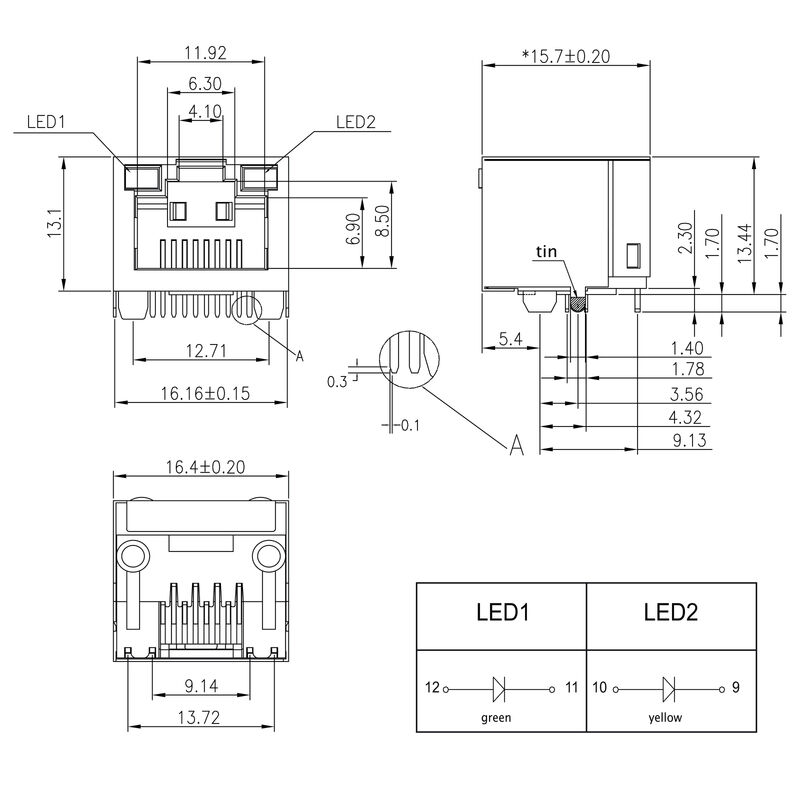

Размеры и массы

Глубина
15,7  mm
Глубина (дюймов)
0,618  inch
Высота
13,1  mm
Высота (в дюймах)
0,516  inch
Высота, мин.
16,5  mm
Ширина
16,4  mm
Ширина (в дюймах)
0,646  inch
Масса нетто
8,408  g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Системные характеристики

LED
Да
Боковая панель, свойства
Фланец под пайку
Вид защиты
IP20
Вид соединения
Соединение под пайку
Выводы для экранирования
нет

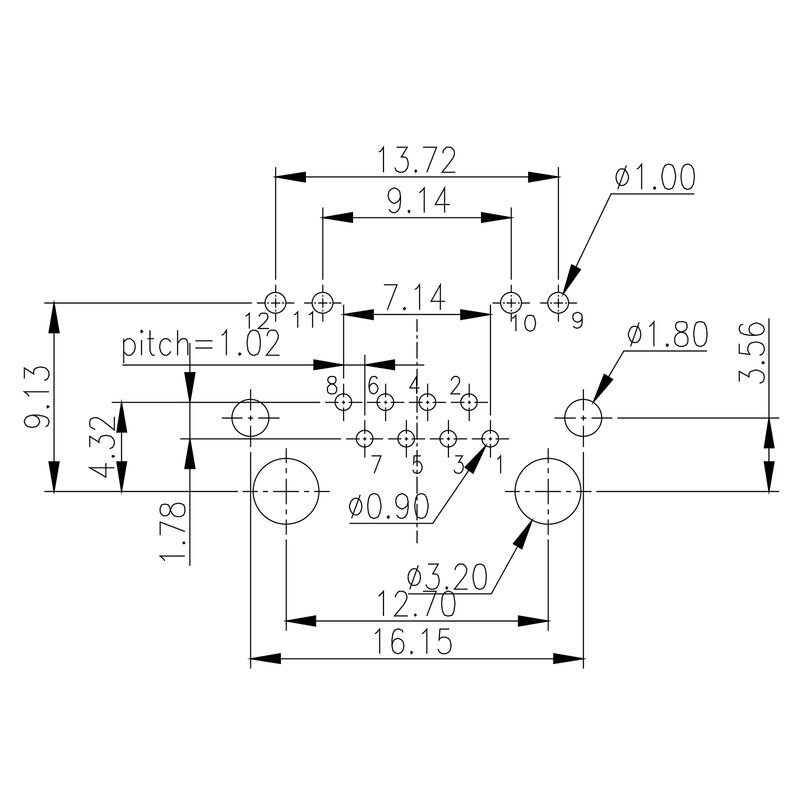

Длина штифта для припайки (l)
1,7  mm
Допуск на диаметр отверстия припойного ушка (D)
±0,1 мм
Допуск на расположение выводов под пайку
± 0,1 мм
Категория
Cat. 5
Категория эксплуатационных характеристик
Cat. 5
Количество контактных штырьков на полюс
1
Количество полюсов
8
Материал экрана
Латунь
Монтаж на печатной плате
Соединение THT/THR под пайку
Поверхность экрана
никелированный
Прямое напряжение, макс.
2,6  V
Прямое напряжение, мин.
1,8  V
Прямой ток
20  mA
Размеры выводов под пайку
восьмиугольный
Серия изделия
Данные OMNIMATE – модульный штекер RJ45
Техпроцесс пайки
Пайка оплавлением сквозных отверстий (Reflow)
Пайка вручную
Пайка волной припоя
Угол вывода
90°
Фиксатор — опция
сверху
Цвет левого светодиода
зеленый
Цвет правого светодиода
желтый
Циклы коммутации
750
Шаг в дюймах (P)
0,05  "
Шаг в мм (P)
1,02  mm
Экранирование
Да

Электрические свойства

PoE / PoE+
согласно IEEE 802.3at
Номинальное напряжение
125  V
Номинальный ток
1.5 A
Объемное сопротивление
<25 mΩ
Сопротивление изоляции
≥ 500 MΩ
Электрическая прочность, контакт / контакт
1000 В DC
Электрическая прочность, контакт / экран
1500 В пост. тока

Данные о материалах

Изоляционный материал
PA 9T
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 500
Сопротивление изоляции
≥ 500 MΩ
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Основной материал контактов
Сплав фосфористой бронзы
Материал контакта
Сплав меди
Поверхность контакта
Золото поверх никеля
Температура хранения, мин.
-40  °C
Температура хранения, макс.
85  °C
Рабочая температура, мин.
-40  °C
Рабочая температура, макс.
85  °C

Упаковка

Упаковка
Tape
Длина VPE
359  mm
VPE с
354  mm
Высота VPE
128  mm

Классификации

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
