RJ45C5E S1U DE4G/Y RL

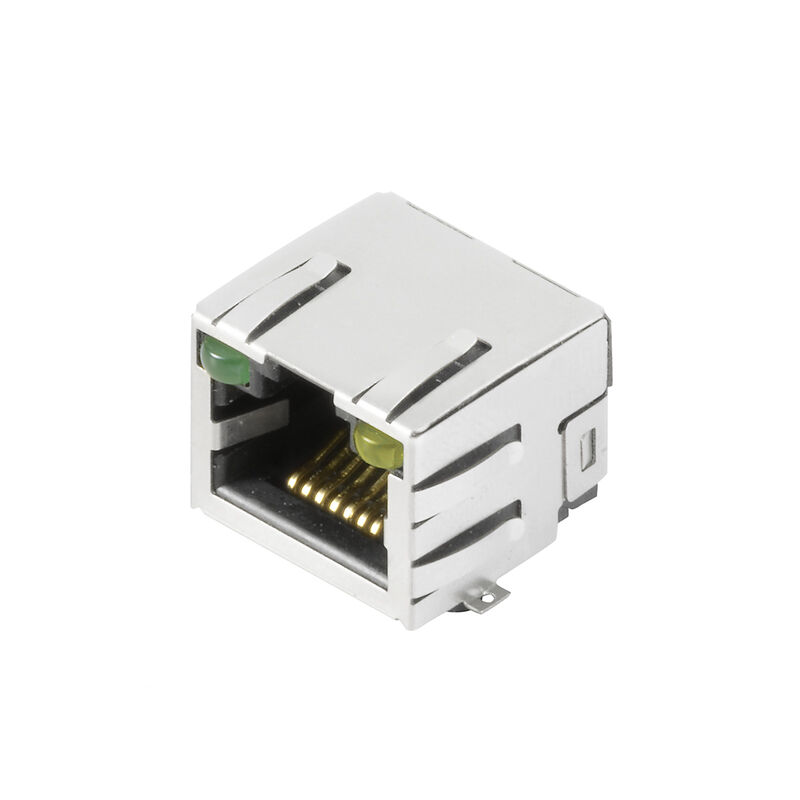

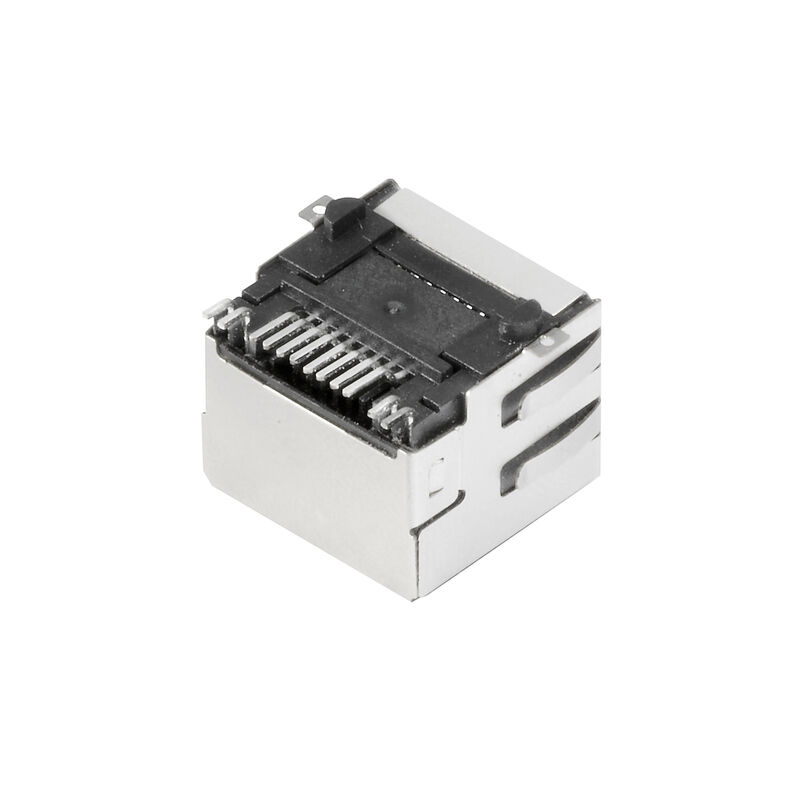

Штекерный соединитель печатной платы, Штекеры RJ45, Cat. 5e , Соединение под пайку для поверхностного монтажа, 90°, Фиксатор — опция: сверху, Выводы для экранирования: 6 tabs, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Да, зеленый, желтый, Количество полюсов: 12, Tape
Свойства
| Версия | Штекерный соединитель печатной платы, Штекеры RJ45, Cat. 5e , Соединение под пайку для поверхностного монтажа, 90°, Фиксатор — опция: сверху, Выводы для экранирования: 6 tabs, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Да, зеленый, желтый, Количество полюсов: 12, Tape |
| Заказ № | 2562890000 |
| Тип | RJ45C5E S1U DE4G/Y RL |
| GTIN (EAN) | 4050118571912 |
| Кол. | 200 Штука |
| Упаковка | Tape |
| Глубина | 15,7 mm |
| Глубина (дюймов) | 0,618 inch |
| Высота | 14,71 mm |
| Высота (в дюймах) | 0,579 inch |
| Высота, мин. | 13,41 mm |
| Ширина | 18,8 mm |
| Ширина (в дюймах) | 0,74 inch |
| Масса нетто | 0,009 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| LED | Да |
| Вид защиты | IP20 |
| Вид соединения | Соединение под пайку для поверхностного монтажа |
| Выводы для экранирования | 6 tabs |
| Диаметр отверстия припойного ушка (D) | 0,9 mm |
| Длина штифта для припайки (l) | 3,7 mm |
| Допуск на диаметр отверстия припойного ушка (D) | ±0,1 мм |
| Допуск на длину выводов под пайку |
|
| Допуск на длину выводов под пайку | +0,02 / -0,2 mm |
| Допуск на расположение выводов под пайку | ± 0,15 мм |
| Категория | Cat. 5e |
| Категория эксплуатационных характеристик | Cat. 5e |
| Количество контактных штырьков на полюс | 1 |
| Количество полюсов | 12 |
| Компланарность: | 100 µm |
| Материал экрана | Латунь |
| Монтаж | 8-жильный |
| Монтаж на печатной плате | Соединение под пайку для поверхностного монтажа |
| Поверхность экрана | никелированный |
| Прямое напряжение, макс. | 2,6 V |
| Прямое напряжение, мин. | 1,8 V |
| Прямой ток | 20 mA |
| Размеры выводов под пайку | восьмиугольный |
| Серия изделия | Данные OMNIMATE – модульный штекер RJ45 |
| Техпроцесс пайки |
Пайка оплавлением сквозных отверстий (Reflow)
Пайка вручную |
| Угол вывода | 90° |
| Фиксатор — опция | сверху |
| Цвет левого светодиода | зеленый |
| Цвет правого светодиода | желтый |
| Циклы коммутации | 750 |
| Шаг в дюймах (P) | 0,05 " |
| Шаг в мм (P) | 1,27 mm |
| Экранирование | Да |
| PoE / PoE+ | согласно IEEE 802.3at |
| Номинальное напряжение | 125 V |
| Номинальный ток | 1,5 A |
| Прочность изоляции | ≥ 500 MΩ |
| Электрическая прочность, контакт / контакт | 1000 В DC |
| Электрическая прочность, контакт / экран | 1500 В пост. тока |
| Вилочный разъем, стандарт | IEC 60603-7-51 |
| Изоляционный материал | PA 9T |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | II |
| Сравнительный показатель пробоя (CTI) | ≥ 500 |
| Прочность изоляции | ≥ 500 MΩ |
| Moisture Level (MSL) | 1 |
| Класс пожаростойкости UL 94 | V-0 |
| Основной материал контактов | Фосфористая бронза |
| Материал контакта | Сплав меди |
| Поверхность контакта | Золото поверх никеля |
| Структура слоев штепсельного контакта | 30...80 µ" Ni / ≥ 30 µ" Au |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 85 °C |
| Рабочая температура, мин. | -40 °C |
| Рабочая температура, макс. | 85 °C |
| Упаковка | Tape |
| Длина VPE | 329 mm |
| VPE с | 329 mm |
| Высота VPE | 63 mm |
| Диаметр катушки с лентой ∅ (A) | 330 mm |
| Поверхностное сопротивление | Rs = 109 - 1012 Ω |
| Одобрение / сертификат / документ о соответствии | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304807) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2562890000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Соответствовать |
