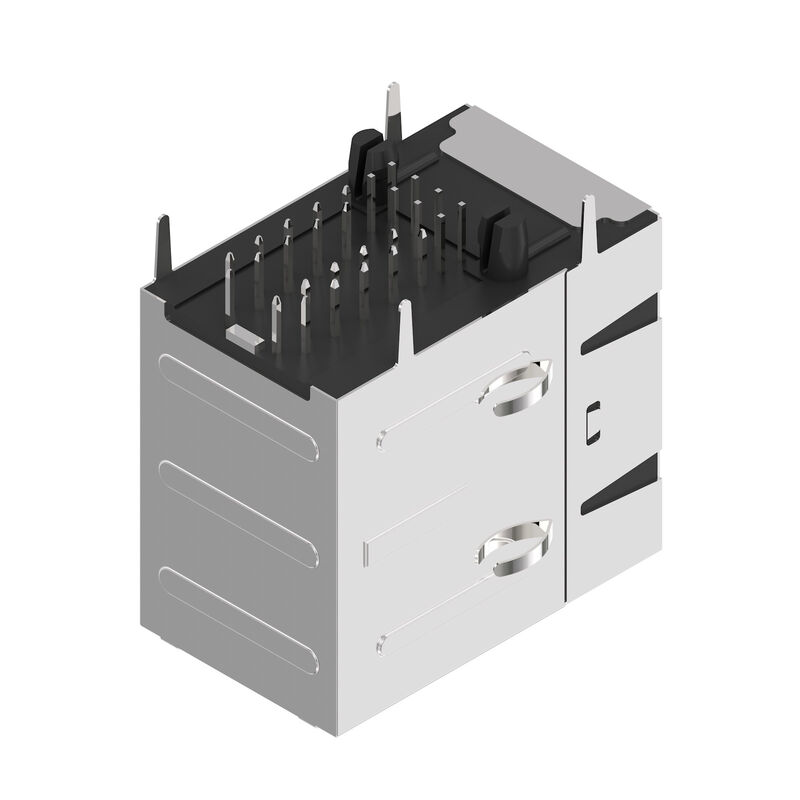

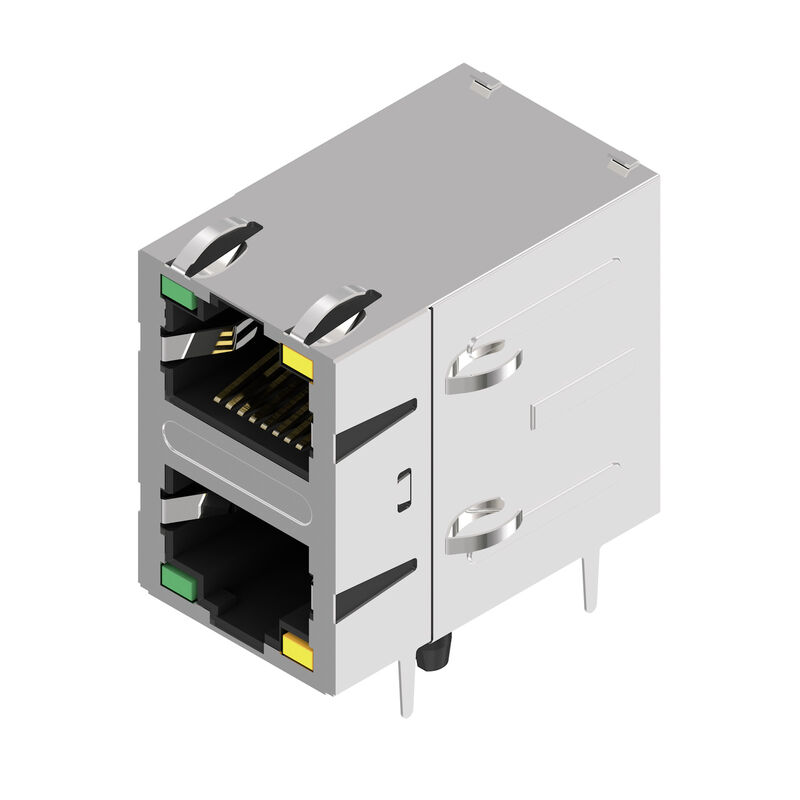

RJ45M R21UD 3.3E4G/Y TY
RJ45M R21UD 3.3E4G/Y TY

RJ45M R21UD 3.3E4G/Y TY

OMNIMATE Data - RJ45 átalakító dugasz, NYÁK dugaszoló csatlakozó, THT/THR-forrasztott csatlakozással, 90°, Igen, Dugaszolási ciklusok: 750, Pólusszám: 10, PA 9T, Tray (manual assembly)

Cikkszám 2797020000
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 1
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Electrical properties Standards Anyagjellemzők Csomagolás Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
OMNIMATE Data - RJ45 átalakító dugasz, NYÁK dugaszoló csatlakozó, THT/THR-forrasztott csatlakozással, 90°, Igen, Dugaszolási ciklusok: 750, Pólusszám: 10, PA 9T, Tray (manual assembly)
Rendelési szám
2797020000
Típus
RJ45M R21UD 3.3E4G/Y TY
GTIN (EAN)
4064675212720
Qty.
60  Darab
Csomagolás
Tray (manual assembly)

Méretek és tömegek

Nettó tömeg
10  g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Rendszerspecifikációk

Colour of left LED
zöld
Colour of right LED
sárga
Csatlakozás típusa
Forrasztott csatlakozás
Dugaszolási ciklusok
750
Felszerelés NYÁK-ra
THT/THR-forrasztott csatlakozással
Feszültség, max.
2,6  V
Feszültség, min.
1,8  V
Forrasztási eljárás
Reflow forrasztás
Kézi forrasztás
Hullámforrasztás
Forrasztótüske hossza (l)
3,3  mm
Kimenő könyök
90°
LED
Igen
Oldalsó kivezetés, jellemzők
Forrasztható peremes aljzat
Pólusszám
10
Raszter inch-ben (P)
0,05  "
Raszter mm-ben (P)
1,27  mm
Termékcsalád
OMNIMATE Data - RJ45 átalakító dugasz
Védelmi osztály
IP20
Áram
20  mA
Árnyékolás
Igen

Electrical properties

Névleges feszültség
125  V
Szigetelési ellenállás
≥ 500 MΩ

Standards

Csatlakozó, standard
IEC 60603-7

Anyagjellemzők

Szigetelőanyag
PA 9T
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelési ellenállás
≥ 500 MΩ
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező alapanyaga
Foszfor-bronz
Érintkező anyaga
Cu-ötvözet
Érintkező felület
Arany a nikkel felett
Tárolási hőmérséklet, min.
-40  °C
Tárolási hőmérséklet, max.
85  °C
Üzemi hőmérséklet, min.
-40  °C
Üzemi hőmérséklet, max.
85  °C

Csomagolás

Csomagolás
Tray (manual assembly)
VPE hosszúság
0,315  m
VPE szélesség
0,195  m
VPE magasság
0,065  m

Besorolások

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9,1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
