Свойства
| Версия | Интерфейс, RS, Предохранитель, 2-проводной, Пружинное соединение |
| Заказ № | 1311840000 |

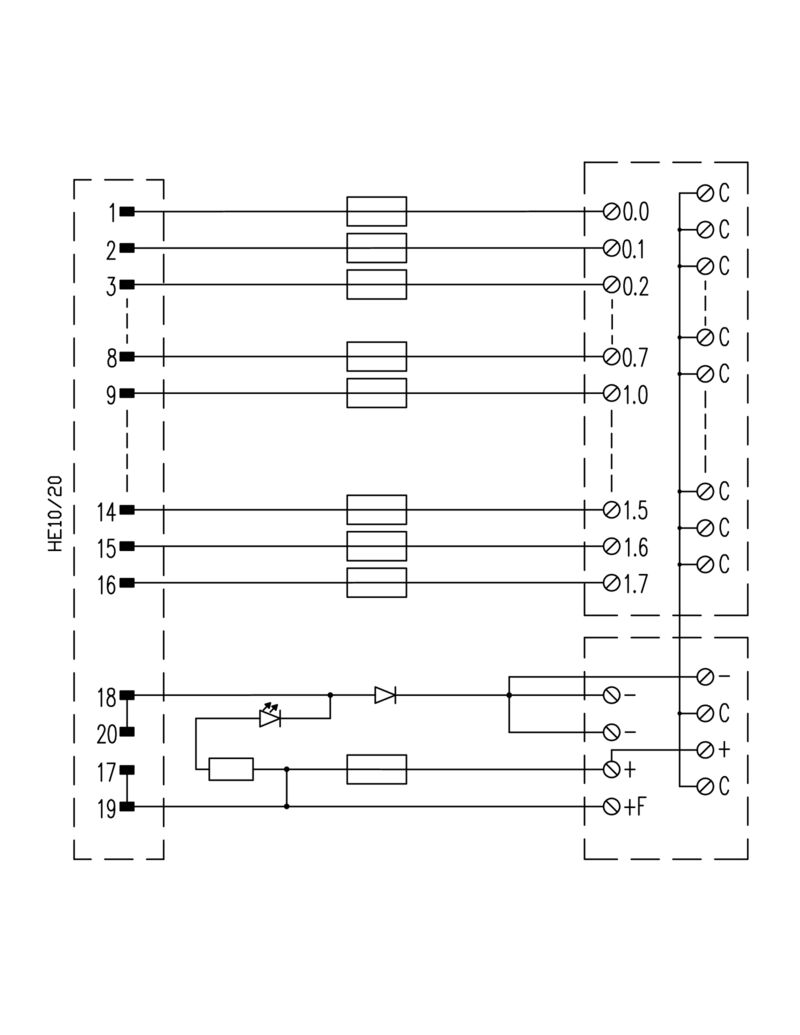

| Тип | RS 16IO 2W F H Z |
| GTIN (EAN) | 4050118114300 |
| Кол. | 1 Штука |
| Глубина | 72 mm |
| Глубина (дюймов) | 2,835 inch |
| Высота | 87 mm |
| Высота (в дюймах) | 3,425 inch |
| Ширина | 122 mm |
| Ширина (в дюймах) | 4,803 inch |
| Масса нетто | 328,75 g |
| Температура хранения | -40...60 °C |
| Рабочая температура | -25...50 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Номинальный ток, IN | 1 A |
| Рабочая температура UL, макс. | 25 °C |
| Рабочая температура UL, мин. | 0 °C |
| Номинальное напряжение, UN | ≤ 25 V AC 50 V DC |
| Номинальное напряжение, DC UN (питание) | 24 V |
| Номинальный ток (питание) | 2 A |
| Предохранитель номинального тока (питание) | 3,15 A |
| Предохранитель номинального тока (канал) | 0,5 A |
| Светодиодный индикатор состояния на один канал | Нет |
| Развязка по каналам | Нет |
| Вид контрольной точки | Нет |
| Предохранитель на канал | 500 mA |
| Светодиодный индикатор состояния - напряжение электропитания | желтый |
| Предохранитель в цепи электропитания | 3,15 A |
| Полярность массы | положительный или отрицательный выбирается с помощью вставной перемычки |
| Количество полюсов | 20-полюсная вилка |
| Система электропроводки | 2-проводной |
| Соединение (со стороны устройства управления) | Вставной разъем по стандарту IEC 60603-13 / DIN 41651 |
| Соединение (сторона устройства полевого уровня) | LM2NZF 5.08mm |
| Рабочее напряжение | 25 V AC / 50 V DC |
| Максимальный ток на канал | 1 A |
| Общий номинальный ток | 2 A |
| В соответствии с | DIN EN 50178 |
| Номинальное напряжение | <50 V AC |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Проверка импульсного напряжения | 0,8 kV |
| Испытательное напряжение изоляции AC | 0,35 kV |
| Вид соединения | Пружинное соединение |
| Гибкий с наконечником, макс. | 2,5 mm² |
| Гибкий с наконечником, мин. | 0,5 mm² |
| Гибкий, макс. H05(07) V-K | 4 mm² |
| Гибкий, мин. H05(07) V-K | 0,5 mm² |
| Диапазон сечений зажимаемых проводов, макс. | 2,5 mm² |
| Диапазон сечений зажимаемых проводов, мин. | 0,13 mm² |
| Длина снятия изоляции | 7 mm |
| Жесткий, макс. H05(07) V-U | 1,5 mm² |
| Жесткий, мин. H05(07) V-U | 0,5 mm² |
| Макс. сечение провода, AWG | AWG 14 |
| Мин. сечение провода, AWG | AWG 26 |
| Момент затяжки, макс. | 0,6 Nm |
| Момент затяжки, мин. | 0,5 Nm |
| Наконечник с изоляцией, макс. | 2,5 mm² |
| Вид соединения | Пружинное соединение |
| Диапазон сечений зажимаемых проводов, мин. | 0,13 mm² |
| Диапазон сечений зажимаемых проводов, макс. | 2,5 mm² |
| Жесткий, мин. H05(07) V-U | 0,5 mm² |
| Жесткий, макс. H05(07) V-U | 1,5 mm² |
| Гибкий, мин. H05(07) V-K | 0,5 mm² |
| Гибкий, макс. H05(07) V-K | 1,5 mm² |
| Гибкий с наконечником, макс. | 1,5 mm² |
| Гибкий с наконечником, мин. | 0,5 mm² |
| Наконечник с изоляцией, макс. | 1,5 mm² |
| Сечение провода, мин. AWG | AWG 26 |
| Сечение провода, макс. AWG | AWG 12 |
| Момент затяжки, мин. | 0,5 Nm |
| Момент затяжки, макс. | 0,6 Nm |
| Длина снятия изоляции | 6 mm |
| Одобрение / сертификат / документ о соответствии | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153606) |
| Уведомление об изменении продукта | [20220525 Technical change to RS and RSM](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UR) | E141197 |
