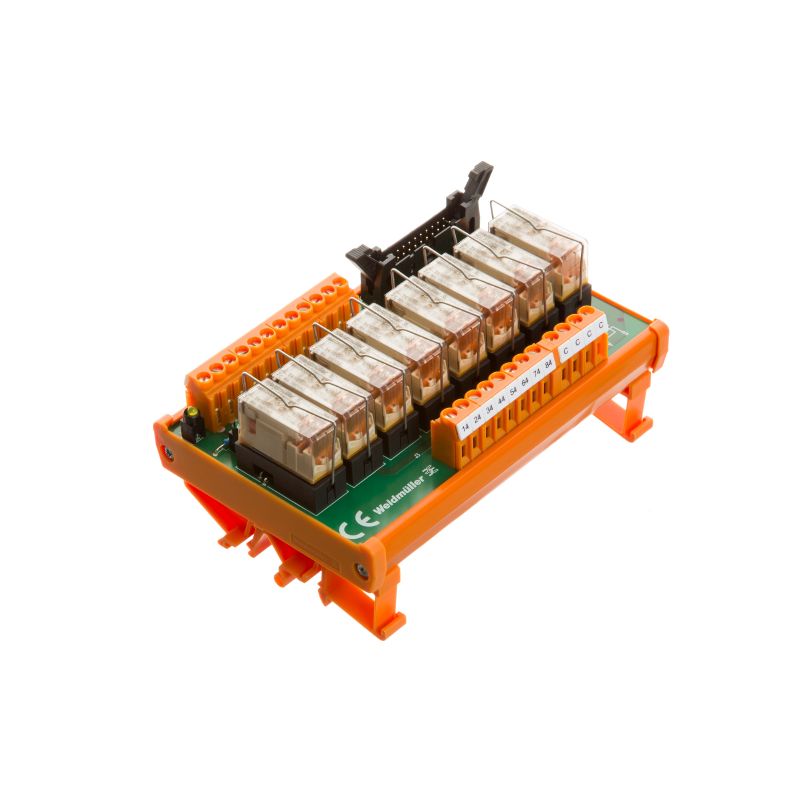

RSM-8 24VDC 1NO + C Z
RSM-8 24VDC 1NO + C Z

RSM-8 24VDC 1NO + C Z

Interfész, RSM, PUSH IN

Cikkszám 1457400000
Adatlap letöltése Product Downloads
Kapcsolódó termékek 36
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Általános adatok Csatlakozási adatok Névleges adatok Névleges adatok, adatbemenet Névleges adatok, adatkimenet Szigetelések koordinálása (EN50178) Szigetelések koordinálása (EN50178) Csatlakozó mező Tápcsatlakozás Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

Általános rendelési adatok

Változat
Interfész, RSM, PUSH IN
Rendelési szám
1457400000
Típus
RSM-8 24VDC 1NO + C Z
GTIN (EAN)
4050118263350
CPZ
1 Darab

Méretek és tömegek

Mélység
62 mm
Mélység (coll)
2,441 inch
Magasság
87 mm
Magasság (coll)
3,425 inch
Szélesség
130 mm
Szélesség (coll)
5,118 inch
Net weight
246 g

Hőmérsékletek

Tárolási hőmérséklet
-40...60 °C
Üzemi hőmérséklet
-25...50 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
7a, 7cI
REACH SVHC
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7
SCIP
66e752f3-a24f-4fef-89c4-f29f52d01390

Általános adatok

LED status display per relay
zöld
Biztosíték relénként
Nem
Tápfeszültség LED-állapota
sárga
Tápellátás biztosítéka
Nem

Csatlakozási adatok

Csatlakozás (terepi oldal)
LMFS 5,08 mm
Csatlakozás a vezérlő oldalán
LL 5,08 mm
Dugaszolható csatlakozó IEC60603-13 / DIN41651 szerint, 20-pólusú
Pólusszám (vezérlő oldal)
20 pólusú csatlakozó

Névleges adatok

기계적 서비스 수명
3 x 107 kapcsolási ciklusok

Névleges adatok, adatbemenet

Tensione d'ingresso
24 V DC ± 10%
Bemenő áram
16.7 mA

Névleges adatok, adatkimenet

Relé típusa
RCL
Typ výstupu
Potenciálmentes érintkező
Material of contacts
AgNi 90/10
Nennspannung
≤ 250 V AC
Max. AC folytonos áram
6 A
Minimum contact voltage
5 V
Mínima corriente de contacto
0,1 A

Szigetelések koordinálása (EN50178)

Szennyezés súlyossága
2
Lökőfeszültség-próba (1,2/ 50 μs)
6 kV
Szigetelésvizsgálati feszültség AC
1,2 kV

Szigetelések koordinálása (EN50178)

Rated input insulation voltage
< 50 V AC
Névleges kimeneti szigetelési feszültség
250 V AC
Överspänningskategori ingång/utgång
III
Категория перенапряжения, выход – выход
II
Szennyezés súlyossága
2
Lökőfeszültség-próba (1,2/ 50 μs)
6 kV
Szigetelésvizsgálati feszültség AC
1,2 kV
Távolság, bemenet/kimenet
≥ 5,5 mm

Csatlakozó mező

Csatlakozás típusa
PUSH IN
Csupaszolási hossz
10 mm
Flexibilis hüvellyel, max.
2,5 mm²
Flexibilis, max. H05(07) V-K
2,5 mm²
Flexibilis, min. H05(07) V-K
0,02 mm²
Max. vezeték keresztmetszet, AWG
AWG 12
Min. vezeték-keresztmetszet, AWG
AWG 26
Rögzítési tartomány, max.
2,5 mm²
Rögzítési tartomány, min.
0,12 mm²
Tömör, max. H05(07) V-U
2,5 mm²
Tömör, min. H05(07) V-U
0,12 mm²

Tápcsatlakozás

Rögzítési tartomány, min.
0,12 mm²
Rögzítési tartomány, max.
2,5 mm²

Besorolások

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
