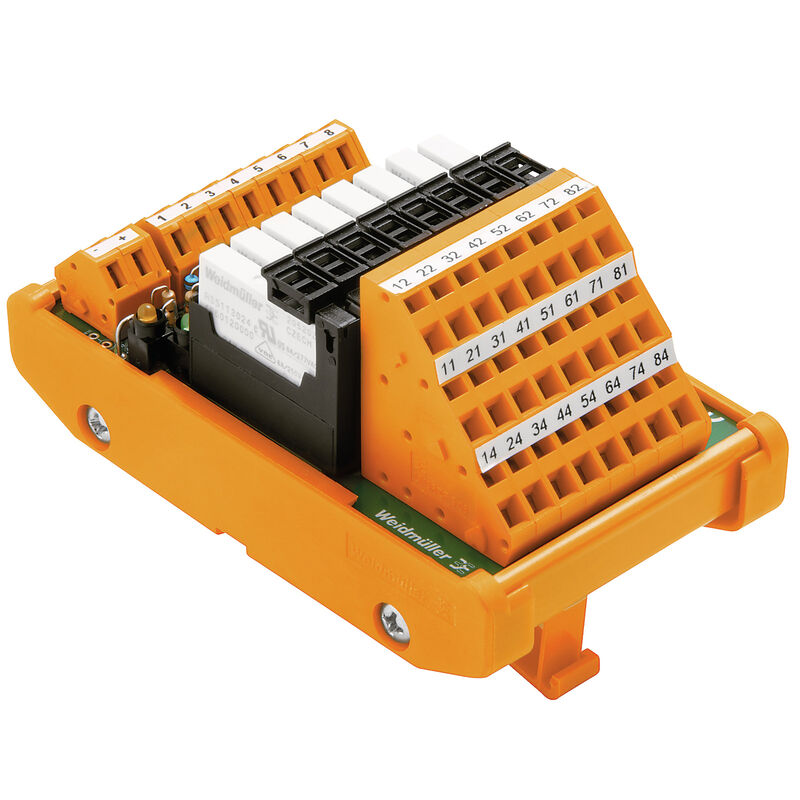

RSMS-8 24V- 1CO Z
RSMS-8 24V- 1CO Z

RSMS-8 24V- 1CO Z

Ten produkt jest już niedostępny.

Интерфейс, RSM, Пружинное соединение

Nr. produktu 1456740000
Pobierz kartę katalogową Pobieranie produktów
Produkty pokrewne 16
Omologazioni Основные данные для заказа Размеры и массы Temperatury Environmental Product Compliance Расчетные данные UL Общие данные Данные соединения dane znamionowe Расчетные данные, вход dane znamionowe wyjście współrzędne izolacji (EN50178) współrzędne izolacji (EN50178) Область подключения Klasyfikacje

Omologazioni

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E141197

Основные данные для заказа

Версия
Интерфейс, RSM, Пружинное соединение
Заказ №
1456740000
Тип
RSMS-8 24V- 1CO Z
GTIN (EAN)
4050118263091
Кол.
1 szt.
Статус поставки
element wycofywany z produkcji

Размеры и массы

Глубина
76 mm
Głębokość (cale)
2,992 inch
Высота
109 mm
Wysokość (cale)
4,291 inch
Ширина
61 mm
Szerokość (cale)
2,402 inch
Масса нетто
204 g

Temperatury

Температура хранения
-40...60 °C
Рабочая температура
-25...50 °C

Environmental Product Compliance

Состояние соответствия RoHS
Zgodne, z wyłączeniem
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71d9bdc4-a0b5-4af0-93bd-2ad4e523fb14

Расчетные данные UL

Рабочая температура UL, макс.
25 °C
Рабочая температура UL, мин.
0 °C
Номинальное напряжение, DC UN (питание)
24 V
Номинальный ток (питание)
1 A
Номинальное напряжение, DC UN (вход)
24 V
Номинальное напряжение, переменный ток, UN (выход)
250 V
Prąd znamionowy Imaks. (wyjście)
3,5 A

Общие данные

Светодиодный индикатор состояния на одно реле
green
Светодиодный индикатор состояния - напряжение электропитания
żółty

Данные соединения

Соединение (со стороны устройства управления)
LMZF
Соединение (сторона устройства полевого уровня)
LM3RZF 5.08

dane znamionowe

Срок службы
5 x 106 połączeń

Расчетные данные, вход

Напряжение
24 V DC ± 10%
Входной ток
7.1 mA

dane znamionowe wyjście

Тип реле
RSS
Тип выхода
Potential-free contact
Материал контактов
AgNi 90/10
Номинальное напряжение
≤ 250 V AC
Максимальный ток длительной нагрузки AC
4,5 A
Минимальное напряжение контакта
5 V
Минимальный ток контакта
100 mA

współrzędne izolacji (EN50178)

Степень загрязнения
2
test napięcia impulsu
6 kV
Испытательное напряжение изоляции AC
1,2 kV

współrzędne izolacji (EN50178)

Номинальное входное напряжение
<50 V AC
Номинальное выходное напряжение
250 V AC
Категория перенапряжения вход/выход
III
Категория перенапряжения, выход – выход
II
Степень загрязнения
2
Проверка импульсного напряжения
6 kV
Испытательное напряжение изоляции AC
1,2 kV
odstęp wejście/wyjście
≥ 5,5 mm

Область подключения

Вид соединения
Пружинное соединение
Гибкий с наконечником, макс.
1,5 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Диапазон сечений зажимаемых проводов, макс.
2,5 mm²
Диапазон сечений зажимаемых проводов, мин.
0,13 mm²
Длина снятия изоляции
7 mm
Жесткий, макс. H05(07) V-U
1,5 mm²
Жесткий, мин. H05(07) V-U
0,5 mm²
Макс. сечение провода, AWG
AWG 14
Мин. сечение провода, AWG
AWG 26

Klasyfikacje

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
