S2CD-THR 3.50/20/90G 3.2SN BK BX
Изображение изделия
Изображение аналогичное
S2CD-THR 3.50/20/90G 3.2SN BK BX
Изображение изделия
S2CD-THR 3.50/20/90G 3.2SN BK BX
Dimensional drawing

S2CD-THR 3.50/20/90G 3.2SN BK BX

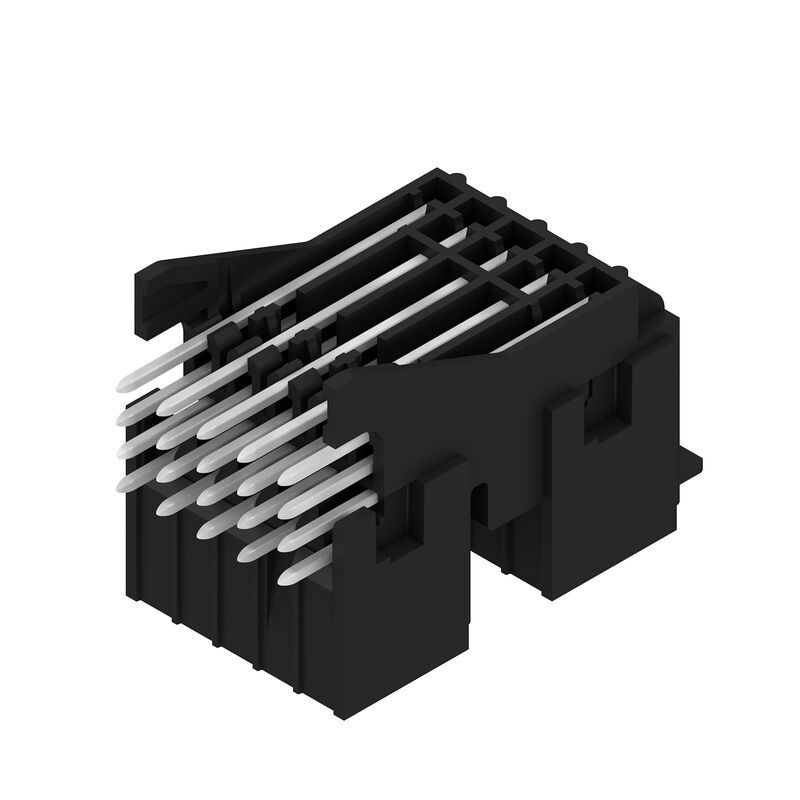

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT/THR под пайку, 3.50 mm, Количество полюсов: 20, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик

№ продукта 1357830000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Является эквивалентом 2 Связанные продукты 7
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Основные данные для заказа

Verze
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT/THR под пайку, 3.50 mm, Количество полюсов: 20, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик
Best.-Nr.
1357830000
Art
S2CD-THR 3.50/20/90G 3.2SN BK BX
GTIN (EAN)
4050118160482
Ilość
20 Штука
Продуктное отношение
IEC: 200 V / 7.9 A
UL: 150 V / 9.5 A
Упаковка
Ящик

Размеры и массы

Hloubka
24,4 mm
Byggdjup (tum)
0,961 inch
Höhe
35 mm
Высота (в дюймах)
1,378 inch
Высота, мин.
31,8 mm
Šířka
18,9 mm
Ширина (в дюймах)
0,744 inch
Net weight
9,722 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Серия изделия
OMNIMATE Signal — серия B2C/S2C 3.50, 2-рядные
Вид соединения
Соединение с платой
Монтаж на печатной плате
Соединение THT/THR под пайку
Шаг в мм (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Угол вывода
90°
Количество полюсов
20
Количество контактных штырьков на полюс
1
Длина штифта для припайки (l)
3,2 mm
Размеры выводов под пайку
d = 1,0 mm
восьмиугольный
Diamètre du trou d'implantation (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Наружный диаметр площадки под пайку
2,1 mm
Diámetro del orificio de la plantilla
1,9 mm
L1 in mm
31,5 mm
L1 в дюймах
1,24 "
Количество рядов
2
Количество полюсных рядов
2
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Кодируемый
Да

Данные о материалах

Insulating material
LCP GF
Colour
черный
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIb
Porównywalny wskaźnik śledzenia (CTI)
≥ 175
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Kontaktmaterial
Сплав меди
Kontaktoberfläche
луженые
Layer structure of solder connection
1...3 µm Ni / 2...5 µm Sn матовый
Layer structure of plug contact
2...5 µm Sn / 1...3 µm Ni
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-40 °C
Температурный диапазон монтажа, макс.
120 °C

Номинальные характеристики по IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
7,9 A
Rated current, max. number of poles (Tu=20°C)
5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
6,8 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
5 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
200 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
100 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
1,5 kV
Kurzzeitstromfestigkeit
3 x 1 сек. с 80 A

Номинальные характеристики по CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
50 V
Номинальное напряжение (группа использования C/CSA)
50 V
Номинальное напряжение (группа использования D/CSA)
150 V
Номинальный ток (группа использования B/CSA)
5 A
Номинальный ток (группа использования C/CSA)
9,5 A
Номинальный ток (группа использования D/CSA)
9,5 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
150 V
Номинальное напряжение (группа использования C/UL 1059)
50 V
Tensione nominale (Gruppo D / UL 1059)
50 V
Corrente nominale (Gruppo B / UL 1059)
9,5 A
Номинальный ток (группа использования C/UL 1059)
9,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
9,5 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
154 mm
VPE с
83 mm
Высота VPE
46 mm

Важное примечание

IPC-Konformität
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Hinweise

• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Промежуток между рядами: см. компоновку отверстий
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
