SAIB-VSA-3P/230/9-H/LD
SAIB-VSA-3P/230/9-H/LD

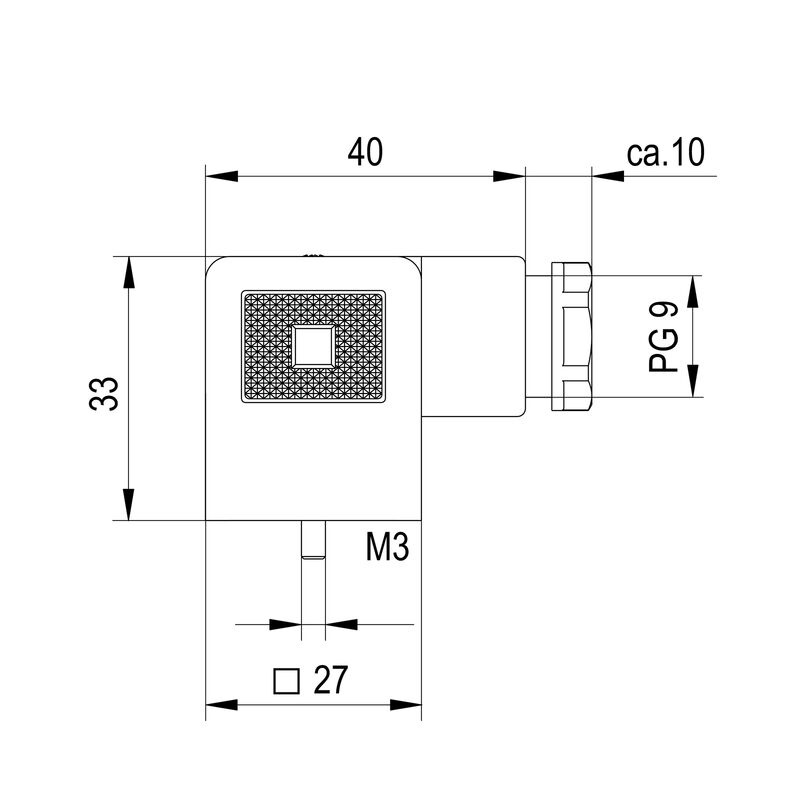

치수 도면
SAIB-VSA-3P/230/9-H/LD
폴 계획
SAIB-VSA-3P/230/9-H/LD

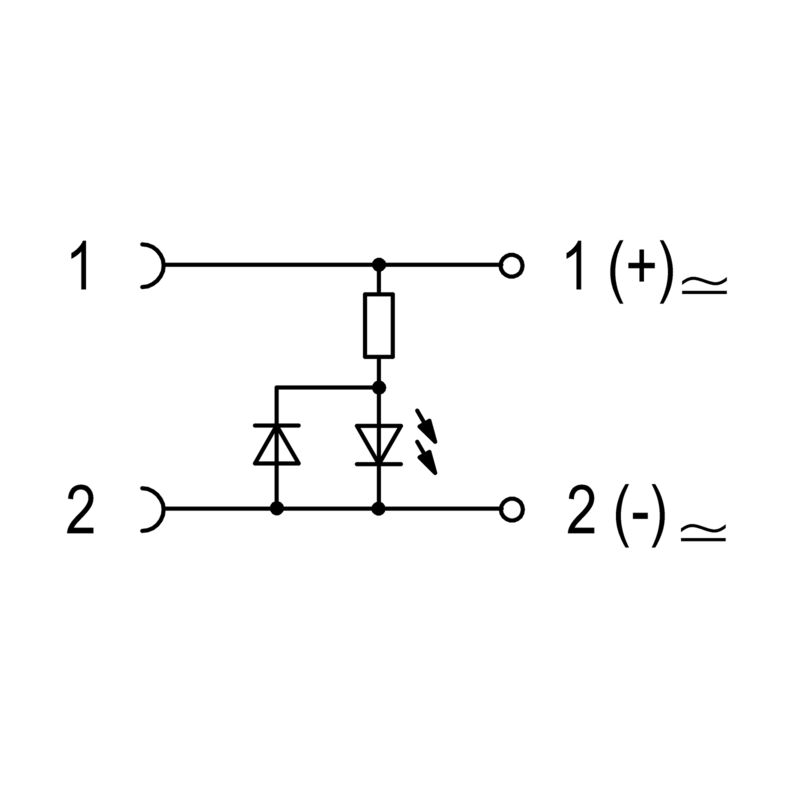

배선도

SAIB-VSA-3P/230/9-H/LD

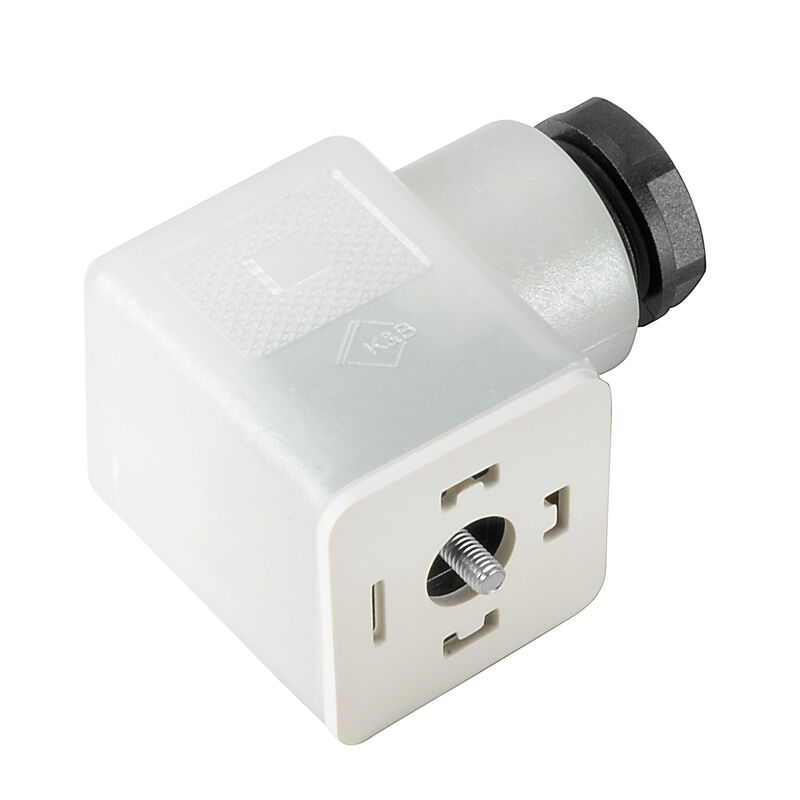

밸브 플러그인 커넥터 (현장 장착 가능), 극 수: 3, 디자인 A(18 mm), 환류 다이오드, 230 V, 0.34...1.5 mm²

항목 번호 1934880000
데이터 시트 다운로드 엔지니어링 지원
관련 제품 12
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 기술 데이터 맞춤형 플러그 커넥터 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

버전
밸브 플러그인 커넥터 (현장 장착 가능), 극 수: 3, 디자인 A(18 mm), 환류 다이오드, 230 V, 0.34...1.5 mm²
주문 번호
1934880000
유형
SAIB-VSA-3P/230/9-H/LD
GTIN(EAN)
4032248592616
수량
1 items

치수 및 중량

순중량
28 g

환경 제품 규정 준수

RoHS 준수 상태
준수
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

기술 데이터 맞춤형 플러그 커넥터

Coding
디자인 A(18 mm)
Conductor cross-section, min.
0,34 mm²
LED
예
Numero di poli
3
Surface du contact
Ni
Type of connection
스크류 결선
Диаметр кабеля, макс.
8 mm
Диаметр кабеля, мин.
6 mm
Материал контакта
CuSn
Основной материал корпуса
PA 6 GF
Поперечное сечение соединительного провода, макс.
1,5 mm²
Сопротивление изоляции
108Ω
결선 단면, 최대
1,5 mm²
결선 단면, 최소
0,34 mm²
공칭 전압
230 V
모든 밸브 플러그에는 보호 회로가 장착
환류 다이오드
보호 등급
IP65
실드 결선
No
오염 심각도
3
정격 전류
10 A
케이블 글랜드
PG 9
플러그 주기
≥ 50
하우징의 온도 범위
-25…+85 °C

분류

ETIM 8.0
EC003623
ETIM 9.0
EC003623
ETIM 10.0
EC003623
ECLASS 14.0
27-44-01-05
ECLASS 15.0
27-44-01-05
