SAIE-M8B-3-F9SMT
Similar to illustration
SAIE-M8B-3-F9SMT

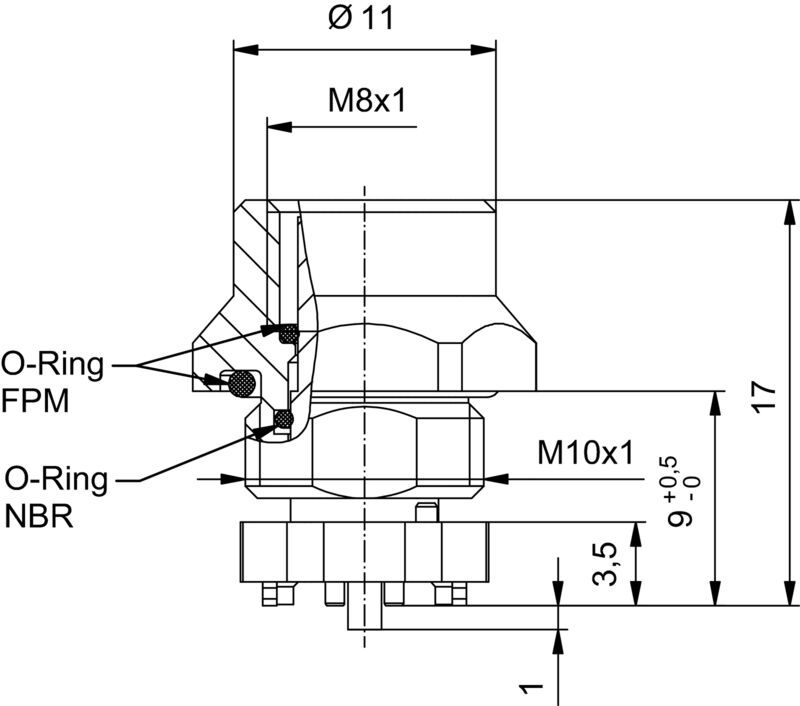

Dimensioned drawing
SAIE-M8B-3-F9SMT
PCB design
SAIE-M8B-3-F9SMT
Pole scheme
Socket

SAIE-M8B-3-F9SMT

Tämä tuote ei ole pian enää saatavana.

Viimeinen tilauspäivä: /Date(1793401200000)/

Beépített dugók, M8, Felerősítő menet: M10, Pólusszám: 3, Sodrat / kábelhossz:

Tuotteen tunnus 2422200000
Lataa tietosivu Tekninen tuki
Samankaltaiset tuotteet 16
Dopuszczenia Általános rendelési adatok Dimensions and weights Termékek környezetvédelmi megfelelősége Technické údaje o zásuvném konektoru DPS Caractéristiques générales Materialdata System parameters 분류

Dopuszczenia

ROHS
Zgodny

Általános rendelési adatok

Version
Beépített dugók, M8, Felerősítő menet: M10, Pólusszám: 3, Sodrat / kábelhossz:
Order No.
2422200000
Type
SAIE-M8B-3-F9SMT
GTIN (EAN)
4050118430066
Množství
25 items

Dimensions and weights

Čistá hmotnost
8,16 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technické údaje o zásuvném konektoru DPS

Coding
M8 = ne
Housing surface
nickel-plated
Housings
M8 Buchse
Installation height
9 mm
Mounting thread
M10
Number of poles
3
Shield connection
No
Type of mounting
Montage frontal
Nominal voltage
60 V
Rated voltage
60 V（3極）/30 V（4、5、8極）
Jmenovitý proud
4 A
Jmenovitý proud
4 A (3-, 4- och 5-poliga)/1,5 A (8-polig)
Rozsah teplot
-30…80 °C
Protection degree
IP67
Contact surface
Au (Gold)
Housing main material
CuZn
nickel-plated
Připojovací závit
M8
Tightening torque
M8: 0.5 Nm
Montážní závit
M10
Rozpětí utahovacího momentu instalace
0.8 Nm
Utahovací moment instalace
  • max.:
    0,8 Nm
Odpor izolace
100 MΩ
Pollution severity
3 (2 within the sealed area)
Plugging cycles
≥ 100
Contact material
Cu-alloy
Seal material
FPM
Lock nut material
Nickel-plated CuZn
Material of the flange-mounted housing
Nickel-plated CuZn
Grouting material
PUR

Caractéristiques générales

Nombre de pôles
3
Housing main material
CuZn
nickel-plated
Connection thread
M8
Contact material
Cu-alloy
Povrch kontaktu
Au (Gold)
Type of mounting
Front mounting
Protection degree
IP67
Plugging cycles
≥ 100

Materialdata

Materiál kontaktu
Cu-alloy
Contact surface
Au (Gold)

System parameters

Insulation resistance
100 MΩ
Number of poles
3
Pin series quantity
1
Plugging cycles
≥ 100
Protection degree
IP67

분류

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
