Свойства
| Версия | Встраиваемый штекер, M8, Монтажная резьба: M10, Количество полюсов: 4, Длина жилы / кабеля: |
| Заказ № | 2423160000 |

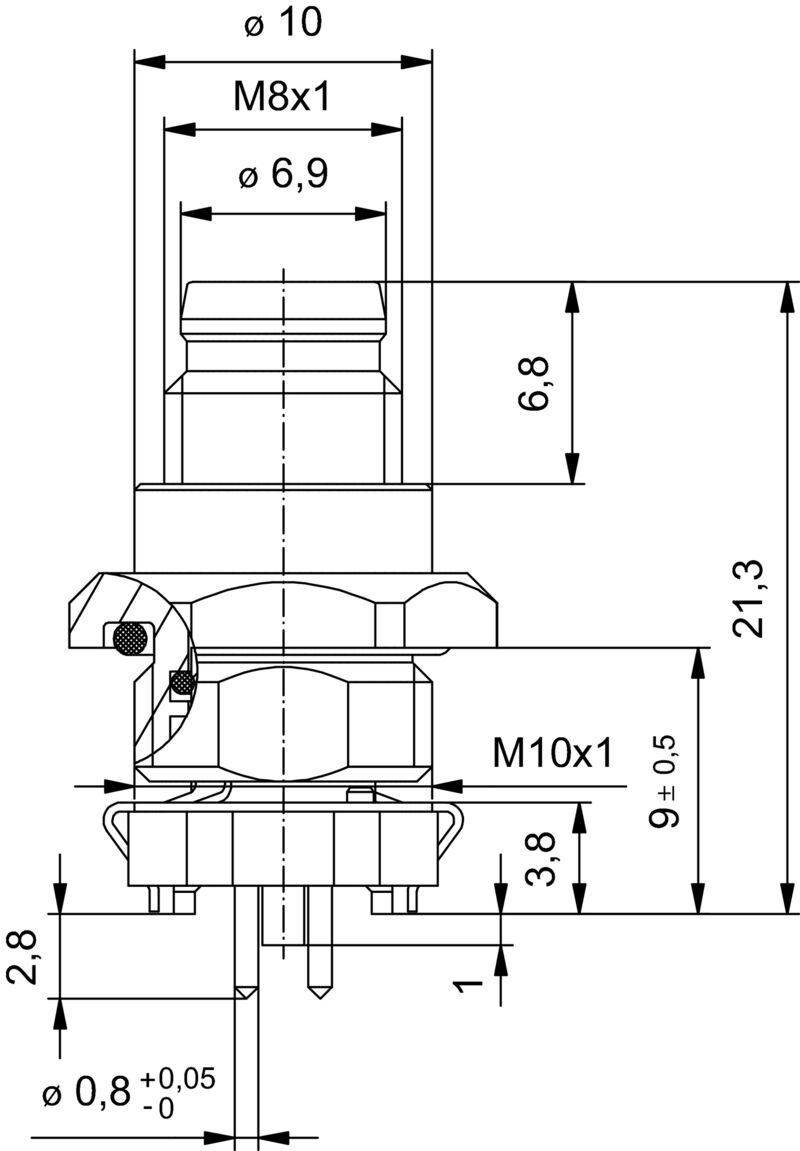

| Тип | SAIE-M8S-4S-F9THR |
| GTIN (EAN) | 4050118430127 |
| Кол. | 25 Штука |
| Масса нетто | 8,12 g |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0ea6d931-f9e9-40a6-89d9-8d67103189d3 |
| Вид монтажа | Фронтальный монтаж |
| Кодировка | M8 = отсутствует |
| Количество полюсов | 4 |
| Корпус | Штекер M8 |
| Монтажная высота | 9 mm |
| Монтажная резьба | M10 |
| Поверхность корпуса | никелированный |
| Экранированное соединение | Да |
| Номинальное напряжение | 30 V |
| Номинальное напряжение | 60 В (3-полюсный) / 30 В (4-,5- и 8-полюсный) |
| Номинальный ток | 4 A |
| Номинальный ток | 4 А (3-, 4- и 5-конт.) / 1,5 А (8-конт.) |
| Диапазон температур | -30…80 °C |
| Вид защиты | IP67 |
| Поверхность контакта | Au (золото) |
| Основной материал корпуса |
CuZn
никелированный |
| Соединительная резьба | M8 |
| Момент затяжки | M8: 0,5 Нм |
| Монтажная резьба | M10 |
| Диапазон монтажных моментов затяжки | 0.8 Nm |
| Монтажный момент затяжки (блок) |
|
| Монтаж на печатной плате | Соединение THT/THR под пайку |
| Прочность изоляции | 100 MΩ |
| Степень загрязнения | 3 (2 внутри герметичной области) |
| Циклы коммутации | ≥ 100 |
| Материал контакта | Сплав меди |
| Уплотняющий материал | NBR |
| Материал контргаек | CuZn, никелирование |
| Материал корпуса с фланцевым креплением | CuZn, никелирование |
| Пропиточный материал | Полиуретан |
| Количество полюсов | 4 |
| Основной материал корпуса |
CuZn
никелированный |
| Соединительная резьба | M8 |
| Материал контакта | Сплав меди |
| Поверхность контакта | Au (золото) |
| Вид монтажа | Фронтальный монтаж |
| Вид защиты | IP67 |
| Циклы коммутации | ≥ 100 |
| Материал контакта | Сплав меди |
| Поверхность контакта | Au (золото) |
| Монтаж на печатной плате | Соединение THT/THR под пайку |
| Вид защиты | IP67 |
| Количество полюсных рядов | 1 |
| Количество полюсов | 4 |
| Прочность изоляции | 100 MΩ |
| Циклы коммутации | ≥ 100 |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46027) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2423160000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC003568 |
| ETIM 8.0 | EC003568 |
| ETIM 9.0 | EC003568 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-44-01-10 |
| ECLASS 12.0 | 27-44-01-10 |
| ECLASS 13.0 | 27-44-01-10 |
| ECLASS 14.0 | 27-44-01-10 |
| ROHS | Соответствовать |
