Свойства
| Версия | Концентратор сигналов, контрольная линия, Количество полюсов: 11, 500 m, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет |
| Заказ № | 2764940000 |

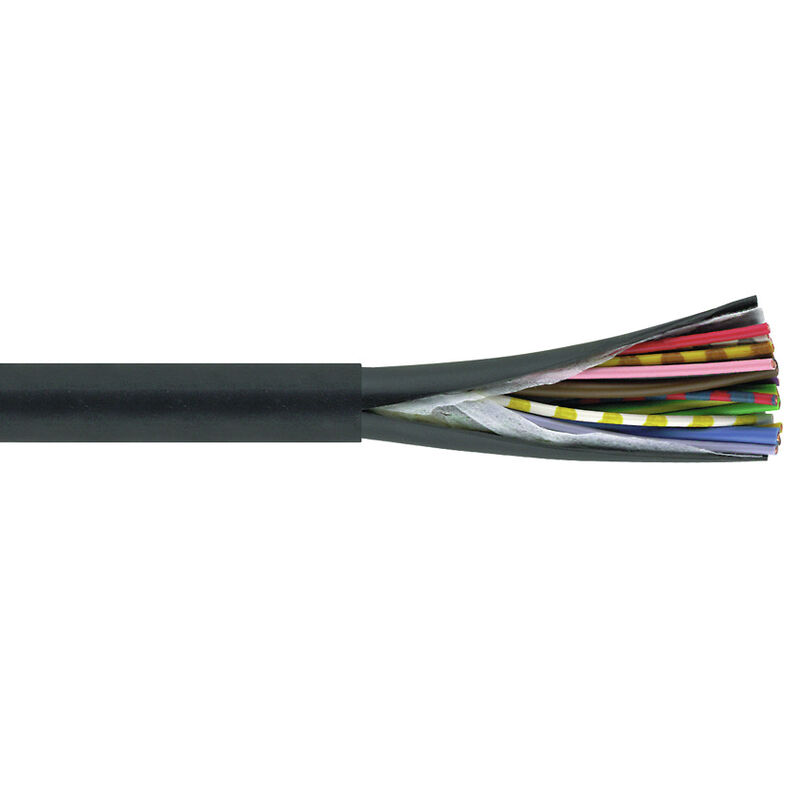

| Тип | SAIH-SLL-3X0,75-8X0,34-500 |
| GTIN (EAN) | 4064675031246 |
| Кол. | 1 Штука |
| Упаковка | на фанерной катушке |
| Масса нетто | 85,96 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Возможно использование с троссом для протяжки | Да |
| Галогены | Нет |
| Диапазон температур, движущ. | -25...80 °C |
| Диапазон температур, стацион. | -50...80 °C |
| Длина кабеля | 500 m |
| Изоляция | TPM |
| Количество жил | 11 |
| Количество контактов | 11 |
| Материал оболочки | Полиуретан |
| Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM) | 21198 (80 °C / 300 V) |
| Наружный диаметр | 7.7 mm ± 0.3 mm |
| Поперечное сечение (печать/онлайн) | 3 x 0,75 мм² + 8 x 0,34 мм² |
| Прочность при кручении | 0 °/m |
| Радиус изгиба мин., изменяющийся | 10 x диаметр кабеля |
| Радиус изгиба, мин., постоянный | 5 x диаметр кабеля |
| Скорость | 200 m/s |
| Стойкость к сварочным искрам | Нет |
| Ускорение | 5 m/s² |
| Устойчивость к воздействию масла | Да |
| Устойчивые к каплям сварочного металла | Нет |
| Цвет оболочки | черный |
| Цветовая кодировка |
белый
зеленый зеленый/желтый желтый серый розовый красный черный фиолетовый синий коричневый |
| Цветовая кодировка (поперечное сечение провода) |
|
| Циклы сгиба | 2 Mio |
| Экранированный | Нет |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2764940000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001578 |
| ETIM 7.0 | EC003250 |
| ETIM 8.0 | EC003250 |
| ETIM 9.0 | EC003250 |
| ECLASS 9.0 | 27-06-20-11 |
| ECLASS 9.1 | 27-06-90-90 |
| ECLASS 10.0 | 27-06-01-06 |
| ECLASS 11.0 | 27-06-01-06 |
| ECLASS 12.0 | 27-06-01-06 |
| ECLASS 13.0 | 27-06-01-06 |
| ECLASS 14.0 | 27-06-01-06 |
| Сертификаты |   |
| ROHS | Соответствовать |
