SAIL-M12BW-4-3.0T
SAIL-M12BW-4-3.0T
Габаритный чертеж
Angled socket
SAIL-M12BW-4-3.0T
Схема контактов
Socket
SAIL-M12BW-4-3.0T
Схема соединений
SAIL-M12BW-4-3.0T
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-4-3.0T

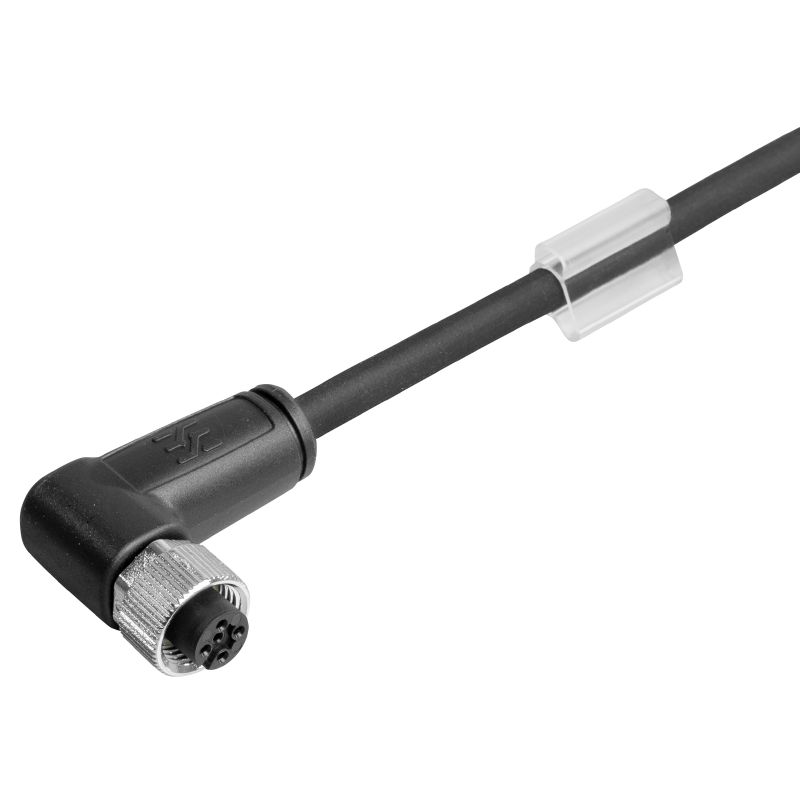

Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 4, 3 m, Гнездо, угловое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 1968570300
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 7 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Электрические свойства Общие стандарты Стандарты Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

Основные данные для заказа

Версия
Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 4, 3 m, Гнездо, угловое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Заказ №
1968570300
Тип
SAIL-M12BW-4-3.0T
GTIN (EAN)
4032248669813
Кол.
1 Штука

Размеры и массы

Масса нетто
98,56 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Código de color
коричневый
белый
синий
черный
Irradiation crosslinked
Нет
Number of poles
4
Resistencia a chispas de soldadura
Да
Resistente alle perle di saldatura
Да
Temperature range, stationary
-40...105 °C
Torsion resistance
360 °/m
Średnica zewnętrzna
4.9 mm ± 0.2 mm
Возможно использование с троссом для протяжки
Да
Галогены
Нет
Длина кабеля
3 m
Изоляция
PP
Количество жил
4
Комбинированный кабель
Нет
Материал оболочки
Полиуретан
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20233 (80 °C / 300 V)
Настраиваемая длина кабеля
Нет
Поперечное сечение жилы
0,34 mm²
Радиус изгиба мин., изменяющийся
7,5 x диаметр кабеля
Скорость
3,3 m/s
Ускорение
5 m/s²
Цвет оболочки
черный
Циклы сгиба
10 Mio
Экранированный
Нет
온도 범위, 이동
-30...105 °C

PB46 Общие технические данные

LED
Нет
Вид защиты
IP65
IP66
IP67
IP68
когда ввинчен
Диапазон температур корпуса
-25…+85 °C
Исполнение
Гнездо, угловое
Кодировка
A-кодировка
Материал контакта
Сплав медный
Материал резьбового кольца
Цинковое литье под давлением
Момент затяжки
M12: 0,8–1,2 Нм
Номинальное напряжение
250 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
позолоченный
Размер под ключ
12 mm
соединено перемычкой
Нет
Соединительная резьба
M12
Сопротивление изоляции
108 Ом
Степень загрязнения
3
Циклы коммутации
≥ 100

Электрические свойства

Opór izolacji
108 Ом
Номинальное напряжение
250 V

Общие стандарты

Вилочный разъем, стандарт
IEC 61076-2-101
Сертификат № (cULus)
E307231

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-101

Вилка левосторонняя

Штекер левый
M12, A-кодировка, Число полюсов: 4, розеточный контакт, угловой 0°, штекер, неэкранированный

Вилка правосторонняя

Штекер правый
Свободный конец провода

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
