SAIL-M12BW-L-3.0PGR
SAIL-M12BW-L-3.0PGR
Габаритный чертеж
SAIL-M12BW-L-3.0PGR
Схема контактов
Socket
SAIL-M12BW-L-3.0PGR

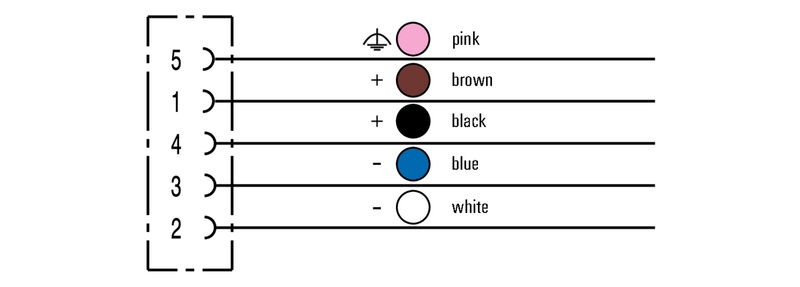

Схема соединений
SAIL-M12BW-L-3.0PGR
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-L-3.0PGR

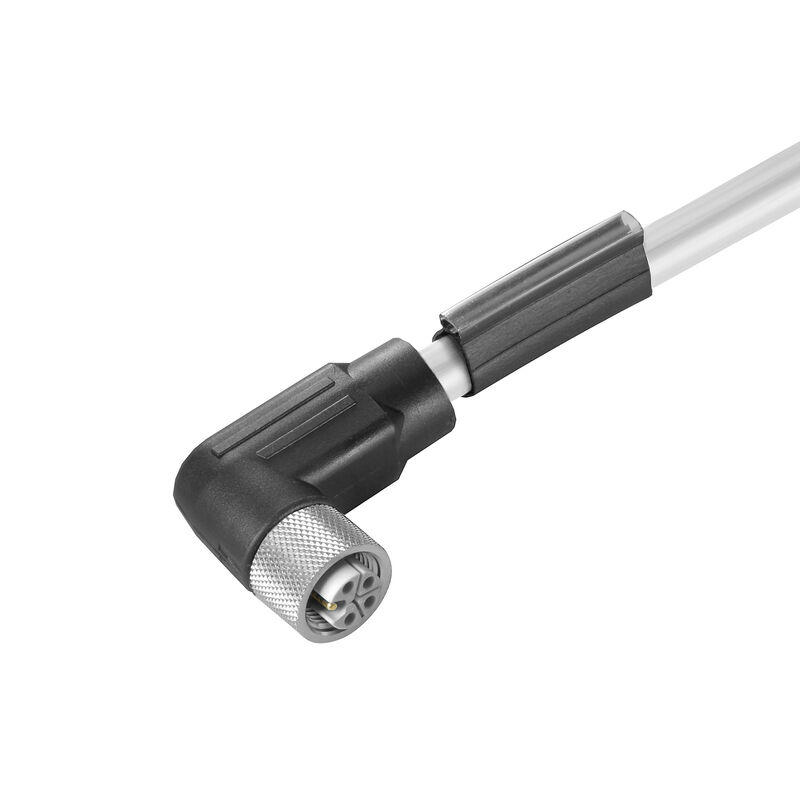

Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 5, 3 m, Гнездо, угловое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

Nr. produktu 2455200300
Ladda ner datablad Инженерная поддержка Загрузка продуктов
Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Электрические свойства Общие стандарты Стандарты Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E257571

Основные данные для заказа

Версия
Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 5, 3 m, Гнездо, угловое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Заказ №
2455200300
Тип
SAIL-M12BW-L-3.0PGR
GTIN (EAN)
4050118470055
Кол.
1 Штука

Размеры и массы

Масса нетто
200 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Технические характеристики кабеля

Accelerartion
5 m/s²
Bending cycles
10 Mio
Bending radius, min., moving
7,5 x диаметр кабеля
Bending radius, min., stationary
4 x диаметр кабеля
Colore della guaina
серый
Halogenki
Нет
Idoneità all'installazione con catene portacavi
Да
Isolering
PP
Lunghezza del cavo
3 m
Sheath material
Полиуретан
Shielded
Нет
Speed
5 m/s
Диапазон температур, движущ.
-30...80 °C
Диапазон температур, стацион.
-40...80 °C
Количество контактов
5
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20939 (80 °C / 600 V)
Наружный диаметр
8 mm ± 0.2 mm
Настраиваемая длина кабеля
Нет
Облучение с перекрестными связями
Нет
Стойкость к сварочным искрам
Нет
Устойчивые к каплям сварочного металла
Нет
Цветовая кодировка
коричневый
белый
синий
черный
розовый
코어 단면적
1,5 mm²

PB46 Общие технические данные

LED
Нет
Вид защиты
IP65
IP67
когда ввинчен
Диапазон температур корпуса
-40 … +85 ° C
Исполнение
Гнездо, угловое
Кодировка
L-coded
Момент затяжки
M12: 0,8–1,2 Нм
Номинальное напряжение
50 V
Номинальный ток
16 A
Основной материал корпуса
PUR
Поверхность контакта
позолоченный
соединено перемычкой
Нет
Соединительная резьба
M12
Сопротивление изоляции
108 Ом
Степень загрязнения
3
Циклы коммутации
≤ 100

Электрические свойства

Номинальное напряжение
50 V
Сопротивление изоляции
108 Ом

Общие стандарты

Connettori a norma
IEC 61076-2-111
N° Certificato (cULus)
E257571

Стандарты

Connettori a norma
IEC 61076-2-111

Вилка левосторонняя

Штекер левый
M12, L-кодировка, IP67, розеточный контакт, угловой 90°, Пластмасса, неэкранированный

Вилка правосторонняя

Штекер правый
свободный конец провода, неэкранированный

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
