SAIL-M12GM12G-3-5.9U

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1790719200000)/

Alternativ produkt: 9457230600

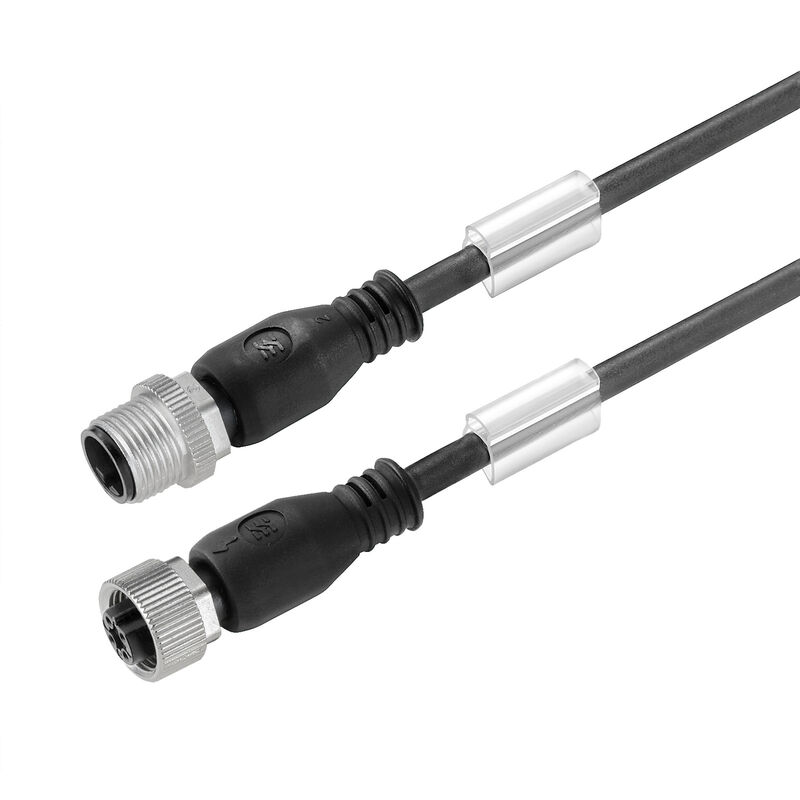

Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M12, Antal poler : 3, 5.9 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 9457230590
Ladda ner datablad Nedladdningar av produkter Teknisk support
Använda produkter 82
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Normer Kontakt vänster Kontakt höger Produktillustrationer Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M12, Antal poler : 3, 5.9 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
9457230590
Typ
SAIL-M12GM12G-3-5.9U
GTIN (EAN)
4050118626667
Förp.
1 items
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1790719200000)/
Alternativ produkt
[9457230600](~/p/9457230600)

Mått och vikter

Diameter
3,8 mm
Nettovikt
178 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Acceleration
5 m/s²
Antal poler
3
Böjcykler
12 milj.
Böjradie min, fast monterad
5 x kabeldiameter
Bending radius, min., moving
10 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Böjningscykler vid vridning
> 5 Mio.
Cable length
5,9 m
Color de revestimiento
svart
Färkodning
brun
blå
svart
Flamhärdighet
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
hastighet
3,33 m/s
Hydrolys- och mikrobresistent
Ja
Hygroskopiskt mantelmaterial
Ja
Insulation
PP
Konfigurerbar kabellängd
Ja
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
LABS-fri
Ja
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelmaterial
PUR
Resistencia al aceite
Ja
Schermato
Nej
Suitable for cable carriers
Ja
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-25...60 °C
Vridningslängd
1 m
Vridtålighet
180 °/m
Ytterdiameter
3.8 mm ± 0.15 mm
Érkeresztmetszet
0,34 mm²
할로겐
Nej

Allmänna tekniska data

IP65
IP66
IP67
IP68
i åtdraget tillstånd
IP69
Anslutningsgänga
M12 / M12
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kontaktyta
förgylld
LED
Nej
Material låsring
Zinkpressgjutning
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
250 V
Stickcykler
≥ 100
Stöt- och vibrationssäker motsvarande
Avsnitt B
Temperaturområde kapsling
-25…+85 °C
Utförande
Stift, rakt - uttag, rakt

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
250 V

Normer

Shock and vibration proof according to
Avsnitt B

Kontakt vänster

Stickkontakt vänster
M12, A-kodad, IP69, hankontakt, rak, Plast, oskärmad

Kontakt höger

Stickkontakt höger
M12, A-kodad, IP69, honkontakt, rak, Plast, oskärmad

Produktillustrationer

Överskrift för figur 08
Det idealiska verktyget: Screwty ® med momentfunktion
Bildtext-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
