SAIL-M12GM12G-4-3.0UGE
SAIL-M12GM12G-4-3.0UGE
Detaljerad ritning
Male, straight
SAIL-M12GM12G-4-3.0UGE
Detaljerad ritning
Straight socket
SAIL-M12GM12G-4-3.0UGE
Polschema
Pin
SAIL-M12GM12G-4-3.0UGE
Polschema
Socket
SAIL-M12GM12G-4-3.0UGE
Kopplingsbild

SAIL-M12GM12G-4-3.0UGE

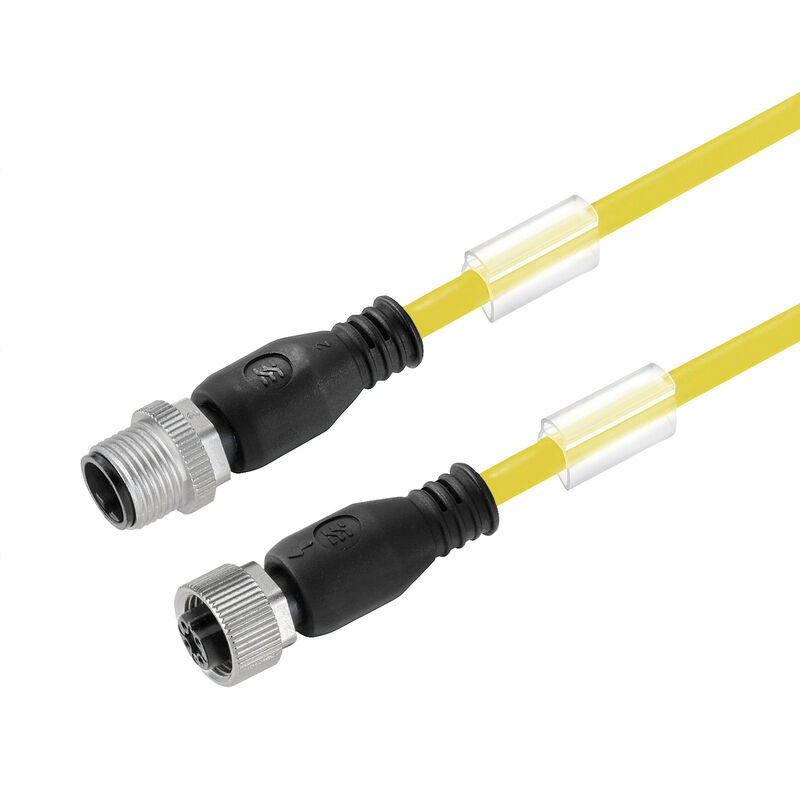

Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 4, 3 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 1093020300
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Аксессуары 7 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Obecné standardy Standardy Вилка левосторонняя Вилка правосторонняя Изображения продукции Классификации

Сертификаты

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Utförande
Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 4, 3 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Art.nr.
1093020300
Typ
SAIL-M12GM12G-4-3.0UGE
GTIN (EAN)
4032248865529
Кол.
1 Штука

Размеры и массы

Масса нетто
96,8 g

Экологическое соответствие изделия

RoHS-kompatibilitetsstatus
Соответствует с исключением
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Accelerartion
5 m/s²
Antal poler
4
Böjcykler
5 Mio
Böjradie min, fast monterad
5 x kabeldiameter
Böjradie min, rörlig
10 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Böjningscykler vid vridning
> 5 Mio.
Färkodning
brun
vit
blå
svart
Flamhärdighet
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
Halogener
Nej
hastighet
5 m/s
Hydrolys- och mikrobresistent
Ja
Isolering
PP
Kabellängd
3 m
Konfigurerbar kabellängd
Ja
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
LABS-fri
Yes
Ledararea
0,34 mm²
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelfärg
sárga
Mantelmaterial
PUR
Oljebeständighet
zgodnie z wymaganiami IEC 60811:404
Skärmad
Nej
Släpkedjetålighet
Да
Säker mot svetsstänk
Нет
Temperaturområde, fast lagd
-40...80 °C
Temperaturområde, rörligt
-25...80 °C
Vridningslängd
1 m
Vridtålighet
360 °/m
Ytterdiameter
4.7 mm ± 0.2 mm

Allmänna tekniska data

Anslutningsgänga
M12 / M12
Anslutningsvridmoment
M12: 0,8 - 1,2 Nm
bockad
Nej
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
A-kodad
Kontaktyta
Pozlacené
LED
No
Material låsring
Brass, nickel-plated
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
250 V
Skyddsklass
IP67
IP68
po całkowitym zmontowaniu
IP65
IP66
Stickcykler
≥ 100
Stöt- och vibrationssäker motsvarande
Раздел B
Temperaturområde kapsling
-25…+85 °C
Utförande
Вилка, прямая - Гнездо, прямое

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
250 V

Obecné standardy

Kontaktdon Norm
IEC 61076-2-101

Standardy

Kontaktdon Norm
IEC 61076-2-101
Stöt- och vibrationssäker motsvarande
Раздел B

Вилка левосторонняя

Stickkontakt vänster
M12, A-кодировка, IP69, штыревой контакт, прямой, Пластмасса, неэкранированный

Вилка правосторонняя

Stickkontakt höger
M12, A-кодировка, IP69, розеточный контакт, прямой, Пластмасса, неэкранированный

Изображения продукции

Подпись к рисунку - 08
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
