SAIL-M12GM12G-S-3.0P
SAIL-M12GM12G-S-3.0P
Rozměrový výkres
SAIL-M12GM12G-S-3.0P
Rozměrový výkres
SAIL-M12GM12G-S-3.0P
Schéma pólů
Plug
SAIL-M12GM12G-S-3.0P
Schéma pólů
Socket
SAIL-M12GM12G-S-3.0P
Schéma připojení
SAIL-M12GM12G-S-3.0P
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-S-3.0P

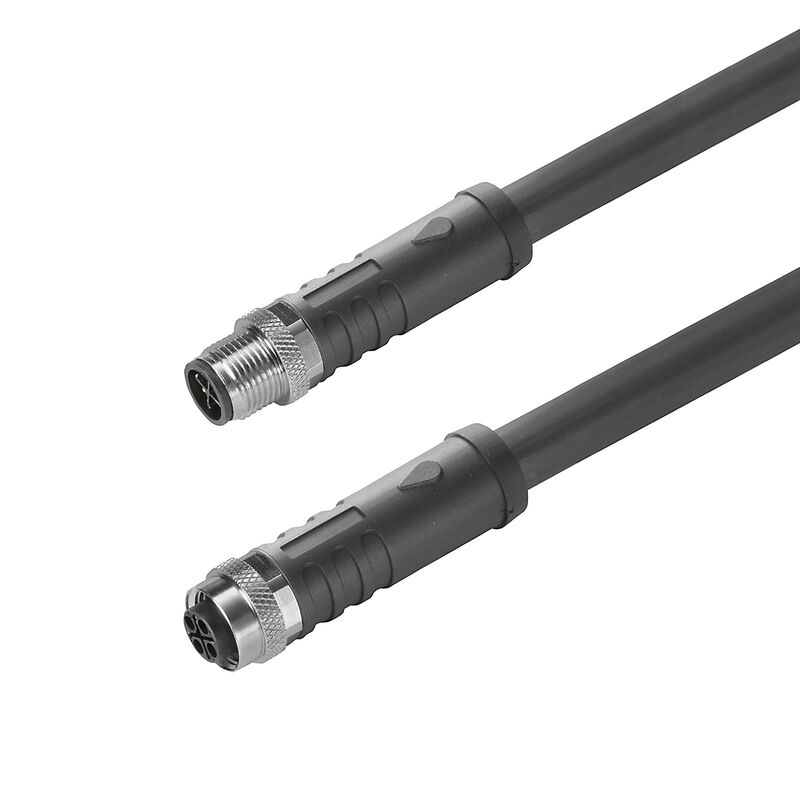

Napájecí kabel, Přípojka, M12 / M12, Počet pólů : 4 (3 + PE), 3 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

N.º de artículo 2050270300
Descargar hoja de datos Technická podpora Dokumenty ke stažení
Příbuzné výrobky 8
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E310075

Všeobecné objednací údaje

Версия
Napájecí kabel, Přípojka, M12 / M12, Počet pólů : 4 (3 + PE), 3 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Заказ №
2050270300
Тип
SAIL-M12GM12G-S-3.0P
GTIN (EAN)
4050118441512
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
200 g

Shoda produktu s prostředím

Состояние соответствия RoHS
V souladu s výjimkou
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technické specifikace kabelu

Aceleración
5 m/s²
Aislamiento
PP
Bending radius, min., moving
7,5x průměr kabelu
Cable length
3 m
cicli di piegatura
10 mil.
Configurable cable length
Ne
Core cross-section
1,5 mm²
Halogen
Ne
PE function
Ano
Rayon de courbure, min., fixe
4x průměr kabelu
Sebesség
5 m/s
Sheathing colour
černá
Shielded
Ne
Sieciowane radiacyjnie
Ne
Suitable for cable carriers
Ano
Zewnętrzna okładzina zgodnie z UL AWM style
20234 (80 °C / 1000 V)
Диапазон температур, движущ.
-40...80 °C
Диапазон температур, стацион.
-50...80 °C
Количество контактов
4 (3 + PE)
Наружный диаметр
9.6 mm ± 0.3 mm
Стойкость к сварочным искрам
Ne
Устойчивые к каплям сварочного металла
Ne
Цветовая кодировка
šedá
černá
hnědá
zelená / žlutá
외피 재질
PUR

Všeobecné technické údaje

Anslutningsgänga
M12 / M12
Coding
S-coded
Contact surface
Pozlacené
Cykly zapojování
≥ 100
Housing main material
PUR
Insulation resistance
108 Ω
Jmenovité napětí
600 V
Jmenovitý proud
12 A
LED
Ne
Rozsah teplot krytu
-40 … +85 ° C
Stupeň krytí
IP67
přišroubované
Utahovací moment
M12: 1.0 Nm
Velikost AF
13 mm
Version
pin, rovný – patice, rovná
Závažnost znečištění
3

Elektrické vlastnosti

Номинальное напряжение
600 V
Сопротивление изоляции
108 Ω

Obecné standardy

Certificate no. (cULus)
E310075
Connector standard
IEC 61076-2-111

Standardy

Connector standard
IEC 61076-2-111

Konektor, vlevo

Zástrčka vlevo
M12, S-kódování, IP67, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
M12, S-kódování, IP67, Kontakt samice, přímý, Plast, nestíněné

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
