SAIL-M12GM12W-5S5.0U
SAIL-M12GM12W-5S5.0U
Габаритный чертеж
Male, straight
SAIL-M12GM12W-5S5.0U
Габаритный чертеж
Socket angled
SAIL-M12GM12W-5S5.0U
Схема контактов
M12, pin, A-coded
SAIL-M12GM12W-5S5.0U
Схема контактов
Socket
SAIL-M12GM12W-5S5.0U
Схема соединений

SAIL-M12GM12W-5S5.0U

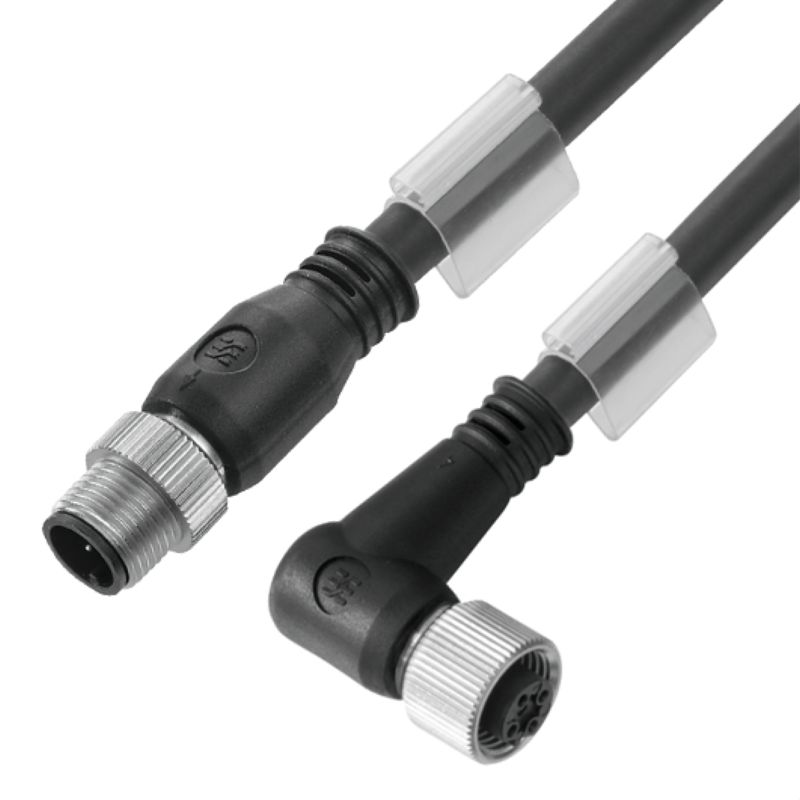

Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 5, 5 m, пин, прямой - гнездо, 90°, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 1059540500
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Аксессуары 6 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Kábel műszaki adatai Általános műszaki adatok Электрические свойства General standards 표준 Dugó, bal Dugó, jobb Изображения продукции Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

Основные данные для заказа

Версия
Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 5, 5 m, пин, прямой - гнездо, 90°, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Заказ №
1059540500
Тип
SAIL-M12GM12W-5S5.0U
GTIN (EAN)
4032248807512
Кол.
1 Штука

Размеры и массы

Масса нетто
233 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

Без линейного алкилбензол сульфоната
Sì
Возможно использование с троссом для протяжки
Ja
Галогены
Nej
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-50...80 °C
Длина кабеля
5 m
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Изоляция
PP
Количество жил
5
Количество контактов
5
Комбинированный кабель
Нет
Материал оболочки
Полиуретан
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Наружный диаметр
5.7 mm ± 0.2 mm
Настраиваемая длина кабеля
Нет
Облучение с перекрестными связями
Нет
Огнестойкость
In accordance with UL1581 UL / CUL FT2
в соответствии с IEC 60332-2-2
Поперечное сечение жилы
0,34 mm²
Прочность при кручении
0 °/m
Радиус изгиба мин., изменяющийся
10 x диаметр кабеля
Радиус изгиба, мин., постоянный
5 x диаметр кабеля
Скорость
200 m/s
Стойкость к сварочным искрам
Нет
Ускорение
5 m/s²
Устойчивость к воздействию масла
в соответствии с IEC 60811:404
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
Да
Устойчивые к каплям сварочного металла
Нет
Цвет оболочки
черный
Цветовая кодировка
синий
белый
коричневый
серый
черный
Циклы сгиба
2 Mio
Экранированный
Да

Általános műszaki adatok

LED
Nem
Materiál kroužku se závitem
Sárgaréz, nikkelezett
Rozsah teplot krytu
-25…+85 °C
Tightening torque
M12: 0,8 - 1,2 Nm
Вид защиты
IP65
IP66
IP67
IP68
스크류된 경우
Исполнение
пин, прямой - гнездо, 90°
Кодировка
A-кодировка
Материал контакта
CuZn35PB2
Номинальное напряжение
60 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
позолоченный
соединено перемычкой
Нет
Соединительная резьба
M12/M12
Сопротивление изоляции
108 Ом
Степень загрязнения
3
Циклы коммутации
≥ 100

Электрические свойства

Номинальное напряжение
60 V
Сопротивление изоляции
108 Ом

General standards

Вилочный разъем, стандарт
IEC 61076-2-101
Сертификат № (cULus)
E307231

표준

Вилочный разъем, стандарт
IEC 61076-2-101

Dugó, bal

Clavija de conexión izquierda
M12, A kódolású, Pólusok száma: 5, dugós érintkező, egyenes, csatlakozó, árnyékolt

Dugó, jobb

Stecker rechts
M12, A kódolású, Pólusok száma: 5, hüvelyes érintkező, 0°-os szög, csatlakozó, árnyékolt

Изображения продукции

Подпись к рисунку - 08
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
