SAIL-M12GM12W-T-5.0P
SAIL-M12GM12W-T-5.0P
Rysunek wymiarowy
SAIL-M12GM12W-T-5.0P
Rysunek wymiarowy
SAIL-M12GM12W-T-5.0P
Schemat biegunów
Plug
SAIL-M12GM12W-T-5.0P
Schemat biegunów
Socket
SAIL-M12GM12W-T-5.0P
Schemat połączeń
SAIL-M12GM12W-T-5.0P
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12W-T-5.0P

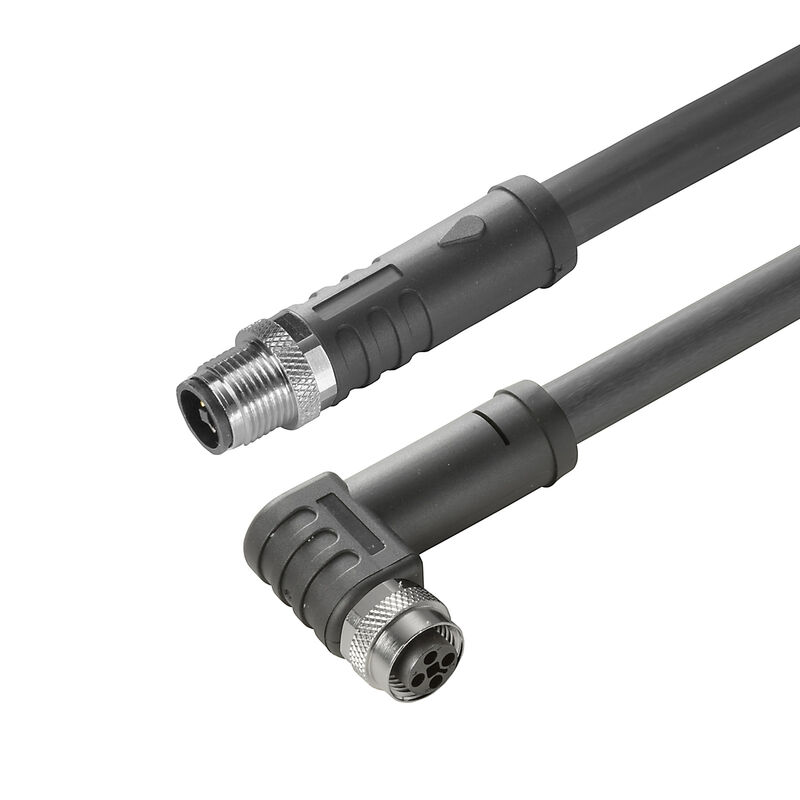

Przewód zasilający, Kabel połączeniowy, M12 / M12, Liczba biegunów : 4, 5 m, złącze męskie, proste - złącze żeńskie, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 2050830500
Pobierz kartę katalogową
Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne Normy wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E310075

Ogólne dane zamówieniowe

Ausfuehrung
Przewód zasilający, Kabel połączeniowy, M12 / M12, Liczba biegunów : 4, 5 m, złącze męskie, proste - złącze żeńskie, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Order No.
2050830500
Art
SAIL-M12GM12W-T-5.0P
GTIN (EAN)
4050118442243
Ilość
1 szt.

Wymiary i masa

Masa netto
300 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

Außendurchmesser
9.6 mm ± 0.3 mm
Cykle gięcia
10 mln
Długość kabla
5 m
Ekranowane
Nie
Halogenki
Nie
izolacja
PP
Kodowanie kolorami
czarny
niebieski
biały
brązowy
kolor płaszcza
czarny
Konfigurowalna długość kabla
Nie
Materiał płaszcza
PUR
Number of poles
4
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
promień zgięcia min., ruchomy
7,5 x średnica kabla
promień zgięcia, min., ułożony na stałe
4 x średnica kabla
Przekrój żyły
1,5 mm²
Przydatność do łańcucha ciągowego
Tak
Przyspieszenie
5 m/s²
Prędkość
5 m/s
Sieciowane radiacyjnie
Nie
Teplotní rozpětí, pohyblivé
-40...90 °C
Zakres temperatur, stały
-50...90 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20234 (80 °C / 1000 V)

Dane ogólne techniczne

AF 사이즈
13 mm
Codificación
T-coded
Connection thread
M12 / M12
Contact surface
pozłacany
Corrente nominale
12 A
LED
Nie
Matériau de base du boîtier
PUR
Névleges feszültség
63 V
Résistance d'isolation
108 Ω
Tightening torque
M12: 1.0 Nm
Version
złącze męskie, proste - złącze żeńskie, kątowe
보호 등급
IP67
po wkręceniu
오염 심각도
3
플러그 주기
≥ 100
하우징의 온도 범위
-40 - +85 °C

Właściwości elektryczne

Isolationswiderstand
108 Ω
Nennspannung
63 V

Standardy ogólne

Norma dot. łączników wtykowych
IEC 61076-2-111
Nr certyfikatu (cULus)
E310075

Normy

Norma dot. łączników wtykowych
IEC 61076-2-111

wtyki lewe

Wtyk po lewej
M12, Kodowanie T, IP67, styk męski, prosty, Tworzywo sztuczne, nieekranowane

wtyki prawe

Plug right
M12, Kodowanie T, IP67, styk żeński, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
