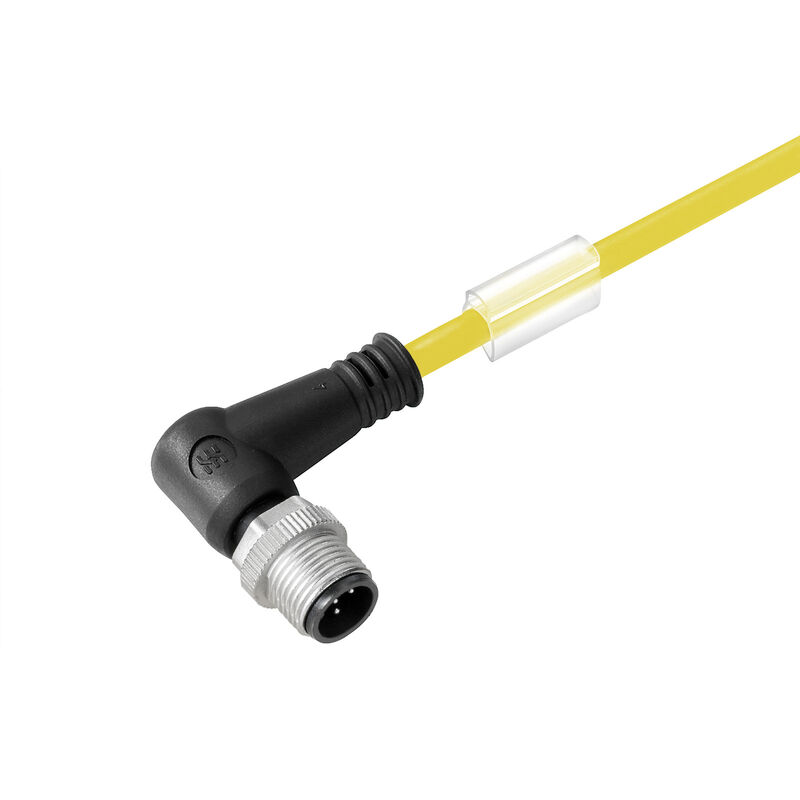

SAIL-M12W-3-3.0UGE
SAIL-M12W-3-3.0UGE
Rysunek wymiarowy
Male, angled
SAIL-M12W-3-3.0UGE
Schemat biegunów
Male
SAIL-M12W-3-3.0UGE
Schemat połączeń

SAIL-M12W-3-3.0UGE

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 3, 3 m, styk, 90°, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1093160300
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 7 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Technical specifications for cable General technical data Właściwości elektryczne General standards Standards wtyki lewe wtyki prawe zdjęcia produktów Klasyfikacje

Dopuszczenia

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Версия
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 3, 3 m, styk, 90°, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Заказ №
1093160300
Тип
SAIL-M12W-3-3.0UGE
GTIN (EAN)
4032248864966
Ilość
1 szt.

Wymiary i masa

Masa netto
91 g

Zgodność produktu z wymogami środowiska naturalnego

Состояние соответствия RoHS
Zgodne, z wyłączeniem
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Acceleration
5 m/s²
Bending cycles
5 Mio
Bending radius, min., moving
10 x cable diameter
Bending radius, min., stationary
5 x cable diameter
Cable length
3 m
Configurable cable length
No
Core cross-section
0,34 mm²
Halogen
No
Insulation
PP
LABS-free
Tak
Resistance to oils
zgodnie z wymaganiami IEC 60811:404
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
zgodnie z wymaganiami IEC 60332-2-2
Sheath material
PUR
Sheathing colour
żółty
Shielded
Nie
Speed
5 m/s
Suitable for cable carriers
Tak
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-40...80 °C
Длина скручивания
1 m
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Количество контактов
3
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Наружный диаметр
4.3 mm ± 0.2 mm
Облучение с перекрестными связями
Nie
Прочность при кручении
360 °/m
Стойкость к сварочным искрам
Nie
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
Tak
Устойчивые к каплям сварочного металла
Nie
Цветовая кодировка
brązowy
niebieski
czarny
Циклы изгиба при скручивании
> 5 Mio.

General technical data

Anslutningsvridmoment
M12: 0.8 - 1.2 Nm
LED
Nie
Material låsring
mosiądz, niklowany
Temperaturområde kapsling
-25…+85 °C
Вид защиты
IP67
IP68
po wkręceniu
IP65
IP66
Исполнение
styk, 90°
Кодировка
Kodowanie A
Номинальное напряжение
250 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
pozłacany
соединено перемычкой
Nie
Соединительная резьба
M12
Сопротивление изоляции
108 Ω
Степень загрязнения
3
Циклы коммутации
≥ 100

Właściwości elektryczne

Номинальное напряжение
250 V
Сопротивление изоляции
108 Ω

General standards

Connector standard
IEC 61076-2-101

Standards

Connector standard
IEC 61076-2-101

wtyki lewe

Stickkontakt vänster
M12, Kodowanie A, IP69, styk męski, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane

wtyki prawe

Stickkontakt höger
Wolny koniec przewodu

zdjęcia produktów

Nagłówek obrazu-06
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Podpis obrazu-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
