SAIL-M12W-K-5.0P
SAIL-M12W-K-5.0P
Dessin coté
SAIL-M12W-K-5.0P
Schéma des pôles
Plug
SAIL-M12W-K-5.0P
Kapcsolási rajz
SAIL-M12W-K-5.0P
Az ideális szerszám: Screwty ® nyomaték funkcióval
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12W-K-5.0P

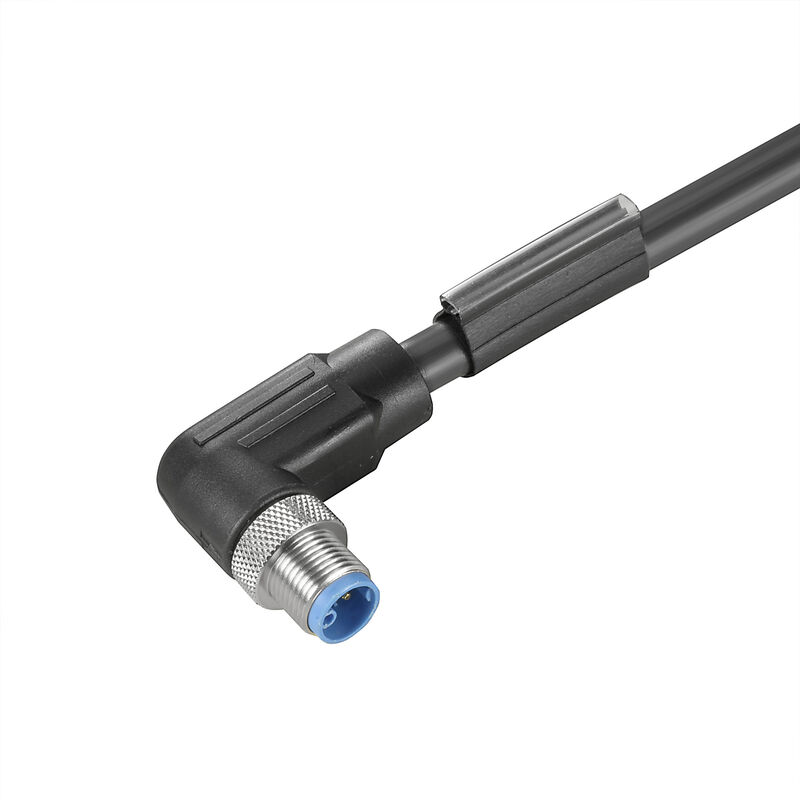

Шнур питания, Один конец без разъема, M12, Количество контактов : 5 (4 + PE), 5 m, штекер, 90°, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

Art.-Nr. 2455230500
Datenblatt herunterladen Инженерная поддержка Загрузка продуктов
Příbuzné výrobky 4
Сертификаты Основные данные для заказа Размеры и массы Conformità ambientale del prodotto Caractéristiques techniques câble Caractéristiques techniques générales Electrical properties General standards Standards Conector izquierdo Plug, right Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E257571

Основные данные для заказа

Version
Шнур питания, Один конец без разъема, M12, Количество контактов : 5 (4 + PE), 5 m, штекер, 90°, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Заказ №
2455230500
Тип
SAIL-M12W-K-5.0P
GTIN (EAN)
4050118470185
Кол.
1 Штука

Размеры и массы

Масса нетто
300 g

Conformità ambientale del prodotto

RoHS-kompatibilitetsstatus
Zgodne, z wyłączeniem
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Acceleration
5 m/s²
Bending cycles
10 Mio
Bending radius, min., moving
7,5 x diamètre du câble
Biegeradius, min., fest verlegt
4 x diamètre du câble
Blindé
Non
Configurable cable length
Non
Couleur de la gaine
noir
Fonction PE
Yes
Halogène
No
Hegesztésnek ellenálló
No
Irradiation crosslinked
No
Izolace
PP
Longueur du câble
5 m
Number of poles
5 (4 + PE)
Outer cladding in accordance with UL AWM style
20939 (80 °C / 600 V)
Outside diameter
8 mm ± 0.2 mm
Section du conducteur
1,5 mm²
Sheath material
PUR
Speed
5 m/s
Színkód gyűrű
Green/yellow
black (1)
black (2)
black (3)
black (4)
Temperature range, stationary
-40...80 °C
Utilisation sur chaîne porte-câbles
Yes
Welding spark resistance
Нет
온도 범위, 이동
-30...80 °C

Caractéristiques techniques générales

Anslutningsgänga
M12
Couple de serrage
M12: 0,8 - 1,2 Nm
Courant nominal
12 A
Cycles d'enfichage
≤ 100
Degré de pollution
3
Degré de protection
IP65
IP67
when screwed in
Kodering
K-coded
LED
No
Matériau de base du boîtier
PUR
ponté
No
Résistance d'isolation
108 Ω
Surface du contact
Gold-plated
Tension nominale
600 V
Version
styk, 90°
外壳温度范围
-40 … +85 ° C

Electrical properties

Insulation resistance
108 Ω
Nominal voltage
600 V

General standards

Norme de connecteur
IEC 61076-2-111
Nº de certificat (cULus)
E257571

Standards

Norme de connecteur
IEC 61076-2-111

Conector izquierdo

Prise de raccordement à gauche
M12, K kódolású, IP67, dugós érintkező, 90°-os szög, Műanyag, árnyékolatlan

Plug, right

Prise de raccordement à droite
extremo conductor libre

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
