Свойства
| Вид изделия | Концентратор сигналов, контрольная линия |
| Цвет оболочки | черный |

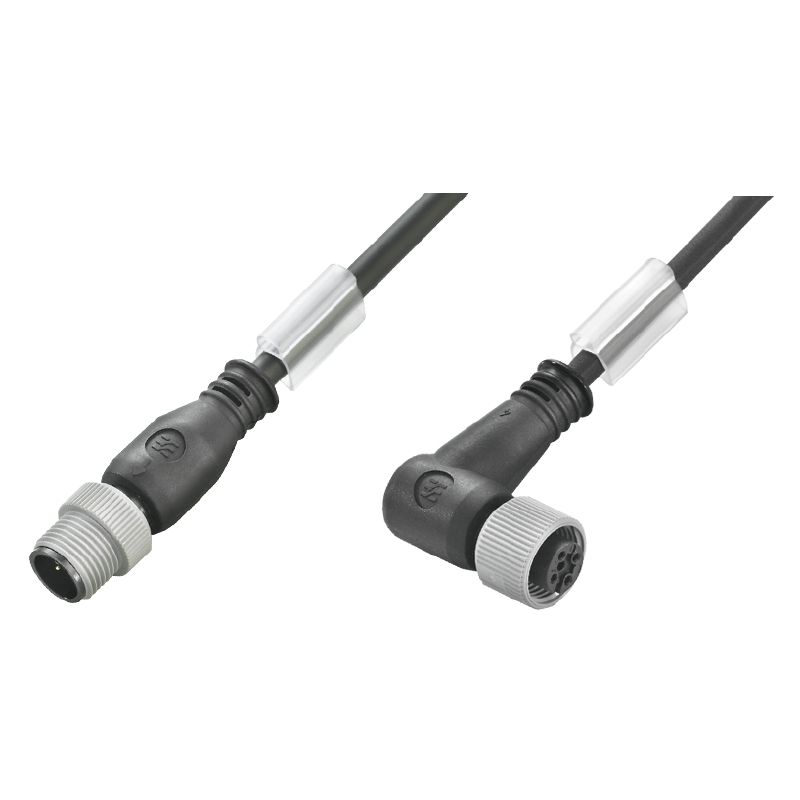

| Исполнение | Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 3, 0.3 m, Вилка, прямая - Гнездо, угловое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет |
| Номер для заказа | 1150620030 |
| Тип | SAIP-M12GM12W-2/4-0.3U |
| GTIN (EAN) | 4032248937660 |
| Кол. | 1 Штука |
| Масса нетто | 24 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Без линейного алкилбензол сульфоната | Да |
| Возможно использование с троссом для протяжки | Да |
| Галогены | Нет |
| Диапазон температур, движущ. | -25...80 °C |
| Диапазон температур, стацион. | -40...80 °C |
| Длина кабеля | 0,3 m |
| Длина скручивания | 1 m |
| Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM) | 10493 (80 °C / 300 V) |
| Изоляция | PP |
| Количество контактов | 3 |
| Материал оболочки | Полиуретан |
| Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM) | 20549 (80 °C / 300 V) |
| Наружный диаметр | 4.3 mm ± 0.2 mm |
| Настраиваемая длина кабеля | Нет |
| Облучение с перекрестными связями | Нет |
| Огнестойкость |
In accordance with UL1581 UL / CUL FT2
в соответствии с IEC 60332-2-2 |
| Поперечное сечение жилы | 0,34 mm² |
| Прочность при кручении | 360 °/m |
| Радиус изгиба мин., изменяющийся | 10 x диаметр кабеля |
| Радиус изгиба, мин., постоянный | 5 x диаметр кабеля |
| Скорость | 5 m/s |
| Стойкость к сварочным искрам | Нет |
| Ускорение | 5 m/s² |
| Устойчивость к воздействию масла | в соответствии с IEC 60811:404 |
| Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов | Да |
| Устойчивые к каплям сварочного металла | Нет |
| Цвет оболочки | черный |
| Цветовая кодировка |
коричневый
синий черный |
| Циклы изгиба при скручивании | > 5 Mio. |
| Циклы сгиба | 12 млн |
| Экранированный | Нет |
| LED | Нет |
| Вид защиты |
IP65
IP66 IP67 IP68 когда ввинчен |
| Диапазон температур корпуса | -25…+85 °C |
| Исполнение | Вилка, прямая - Гнездо, угловое |
| Кодировка | A-кодировка |
| Материал резьбового кольца | Пластмасса |
| Момент затяжки | M12 (пластмасса): 0,9 - 1,1 Нм |
| Номинальное напряжение | 250 V |
| Номинальный ток | 4 A |
| Основной материал корпуса | PUR |
| Поверхность контакта | позолоченный |
| Прочность изоляции | 108 Ом |
| соединено перемычкой | 2/4 |
| Соединительная резьба | M12/M12 |
| Степень загрязнения | 3 |
| Циклы коммутации | ≥ 100 |
| Номинальное напряжение | 250 V |
| Прочность изоляции | 108 Ом |
| Вилочный разъем, стандарт | IEC 61076-2-101 |
| Сертификат № (cULus) | E307231 |
| Вилочный разъем, стандарт | IEC 61076-2-101 |
| Штекер левый | M12, A-кодировка, IP69, штыревой контакт, прямой, Пластмасса, неэкранированный |
| Штекер правый | M12, A-coded, IP69, female contact, angled 90°, Plastic, unshielded |
| Подпись к рисунку - 03 | Габаритный чертеж |
| Подпись под рисунком-03 | Male, straight |
| Подпись к рисунку - 04 | Габаритный чертеж |
| Подпись под рисунком-04 | Angled socket |
| Подпись к рисунку - 05 | Схема контактов |
| Подпись под рисунком-05 | Male |
| Подпись к рисунку - 06 | Схема контактов |
| Подпись под рисунком-06 | Socket |
| Подпись к рисунку - 07 | Схема соединений |
| Подпись к рисунку - 08 | Идеальный инструмент – Screwty ® с функцией контроля момента затяжки |
| Подпись под рисунком-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1150620030) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1150620030&norm=0) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Сертификаты |    |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E307231 |
