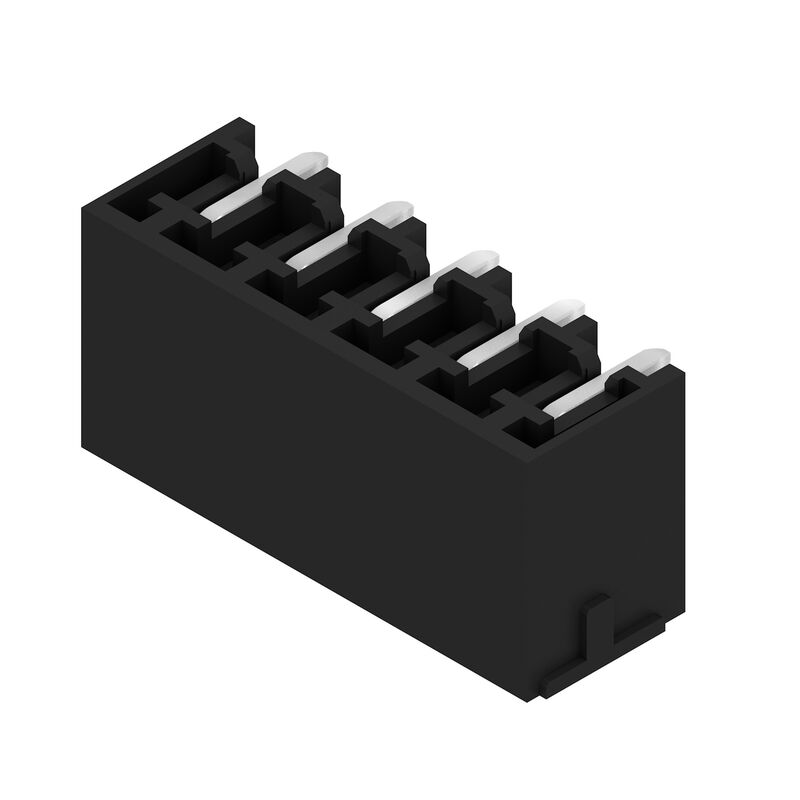

SC-SMT 3.81/05/270G 1.5SN BK RL
Imagen de producto

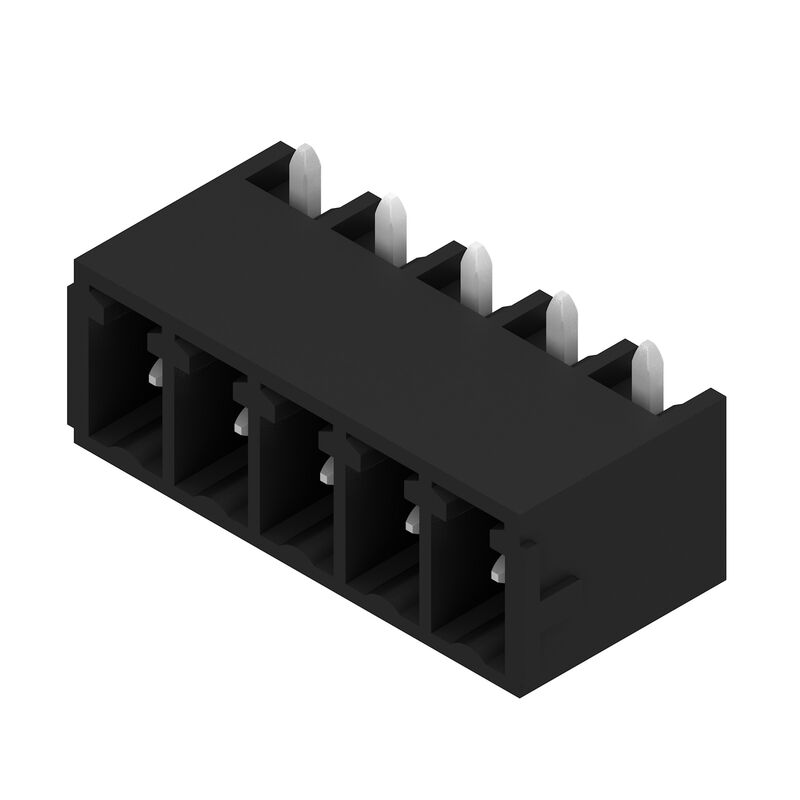

SC-SMT 3.81/05/270G 1.5SN BK RL
Imagen de producto

SC-SMT 3.81/05/270G 1.5SN BK RL

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 3.81 mm, Número de polos: 5, 270°, Longitud del terminal de soldadura (l): 1.5 mm, estañado, negro, Tape

N.º de artículo 2457550000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 6
Approvals Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Rated data acc. to CSA Rated data acc. to UL 1059 Embalaje Indicación importante Klasifikace

Approvals

ROHS
Conform

Datos generales para pedido

Versión
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 3.81 mm, Número de polos: 5, 270°, Longitud del terminal de soldadura (l): 1.5 mm, estañado, negro, Tape
Código
2457550000
Tipo
SC-SMT 3.81/05/270G 1.5SN BK RL
GTIN (EAN)
4050118472721
Cantidad
400 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Verpackung
Tape

Dimensiones y pesos

Profundidad
9,2 mm
Profundidad (pulgadas)
0,362 inch
Altura
8,6 mm
Altura (pulgadas)
0,339 inch
Altura construcción baja
7,1 mm
Anchura
20,44 mm
Width (inches)
0,805 inch
Peso neto
1,981 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Especificaciones del sistema

Familia del producto
OMNIMATE Signal - Serie BC/SC 3.81
Tipo de conexión
Conexión de tarjetas
Montaje sobre placas c.i.
THT/THR solder connection
Paso en mm (P)
3,81 mm
Paso en pulgadas (P)
0,15 "
Angulo de salida
270°
Número de polos
5
Número de terminales de soldadura por polo
1
Longitud del terminal de soldadura (l)
1,5 mm
Tolerancia de longitud del pin de soldadura
+0,02 / -0,02 mm
Dimensiones del pin de soldadura
d = 1,0 mm
octogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diámetro de la perforación (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Diametro esterno del pad di saldatura
2,1 mm
Diametro del foro della sagoma
1,9 mm
L1 in mm
15,24 mm
L1 in pollici
0,6 "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
볼륨 저항
≤5 mΩ
코딩 가능
Yes

Datos del material

Materiales aislantes
LCP GF
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Material de contacto
Cu-ötvözet
Superficie de contacto
stagnato
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
17 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
15,1 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s mit 76 A

Rated data acc. to CSA

Tensión nominal (Use Group B / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
11 A

Rated data acc. to UL 1059

Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
11 A
Intensidad nominal (Use Group D / UL 1059)
11 A

Embalaje

Embalaje de nivel ESD
estático disipativo
Embalaje
Tape
Longitud de VPE
330 mm
Anchura VPE
330 mm
Altura de VPE
50 mm
Profundidad de cinta (T2)
11,1 mm
Anchura de cinta (W)
44 mm
Profundidad de celda de cinta (K0)
10,6 mm
Altura de celda de cinta (A0)
9,5 mm
Anchura de celda de cinta (B0)
33,2 mm
Separación entre celdas de cinta (P1)
16 mm
Separación entre orificios de cinta (E)
1,75 mm
Separación entre celdas de cinta (F)
20,2 mm
Diámetro de bobina de cinta ∅ (A)
330 mm
Resistencia superficial
Rs = 109 - 1012 Ω

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • P on drawing = pitch
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
