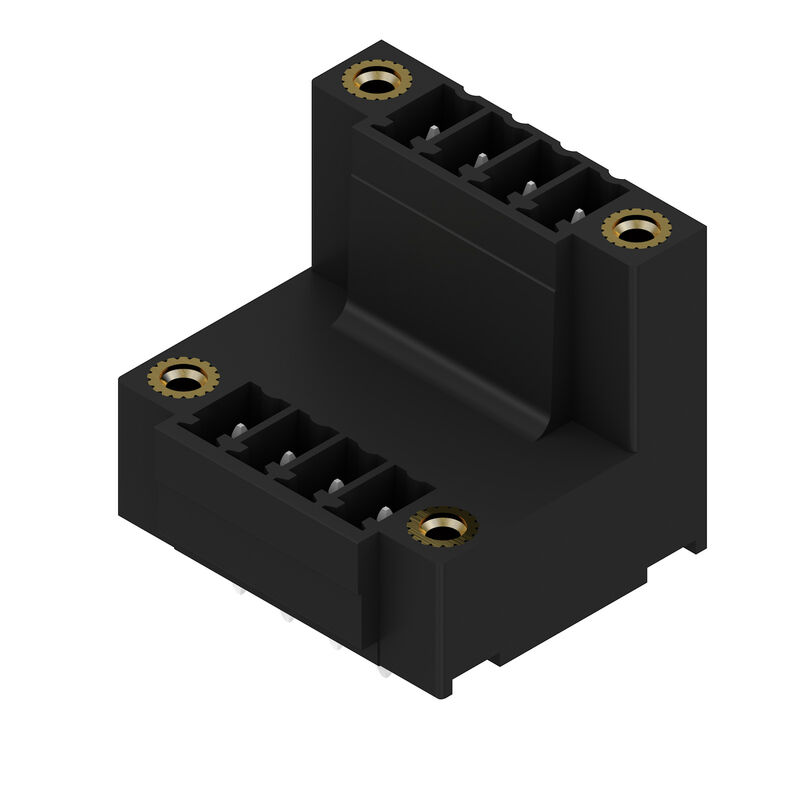

PCB plug-in connector, male header, Flange, THT solder connection, 3.81 mm, Number of poles: 8, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box

Référence produit 1035330000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 20
Agréments Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen Caractéristiques du système Údaje o materiálu Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Fontos megjegyzés Classifications

Agréments

ROHS
Conforme

Allgemeine Bestelldaten

Version
PCB plug-in connector, male header, Flange, THT solder connection, 3.81 mm, Number of poles: 8, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box
Référence
1035330000
Type
SCDV 3.81/08/180F 3.2SN BK BX
GTIN (EAN)
4032248764105
Qté.
50 Pièce
Indices de produit
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Emballage
Boîte

Dimensions and weights

Profondeur
22,7 mm
Depth (inches)
0,894 inch
Hauteur
25,1 mm
Высота (в дюймах)
0,988 inch
Höjd lägstbyggande
21,9 mm
Largeur
25,63 mm
Largeur (pouces)
1,009 inch
Poids net
7,5 g

Umweltanforderungen

Statut de conformité RoHS
Konform mit Ausnahme
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf6d7a85-f544-4ef5-9f0d-e42877c7f5e6

Caractéristiques du système

Famille de produits
OMNIMATE Signal - řada BC/SC 3,81
Type de raccordement
Board connection
Montage sur le circuit imprimé
Raccordement soudé THT
Pas en mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Angle de sortie
180°
Nombre de pôles
8
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Tolérance sur la longueur du picot à souder
+0,02 / -0,2 mm
Dimensions du picot à souder
d = 1,0 mm
octogonal
Dimension du picot à souder = tolérance d
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,2 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
11,43 mm
L1 en pouce
0,45 "
Nombre de séries
2
Nombre de pôles
2
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Résistance de passage
≤5 mΩ
Codable
Oui
Force d'enfichage/pôle, max.
7,5 N
Force d'extraction/pôle, max.
5,5 N
Couple de serrage
  • Type de couple:
    Vis de fixation, Circuit imprimé
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Vis recommandée:
      • Numéro de pièce:
        1610740000

Údaje o materiálu

Matériau isolant
PA GF
Couleur
fekete
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 550
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s mit 76 A

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
11 A
Courant nominal (groupe d'utilisation D / CSA)
10 A

Données nominales selon UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
11 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A

Emballage

Emballage
Boîte
Longueur VPE
260 mm
Largeur VPE
148 mm
Hauteur VPE
28 mm

Fontos megjegyzés

Conformité IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Sur le schéma, P = pas
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
