Свойства
| Исполнение | RIDERSERIES RCM, Разъем реле, Количество контактов: 4, Переключающий контакт, Ток: 6 A, Винтовое соединение |
| Номер для заказа | 8869420000 |
| Тип | SCM-I 4CO |
| GTIN (EAN) | 4032248614271 |
| Кол. | 10 Штука |

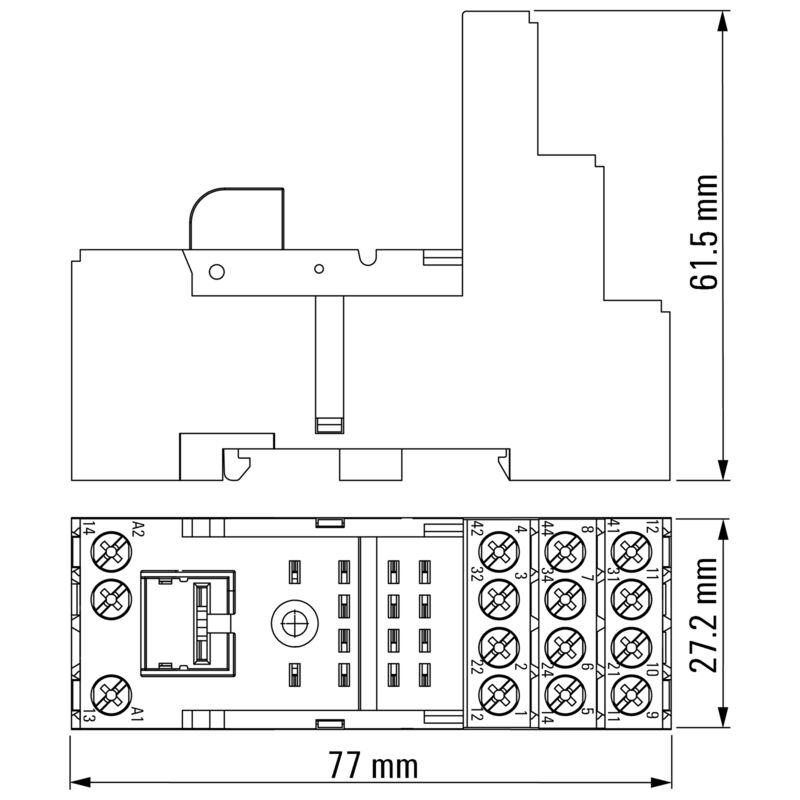

| Глубина | 61,5 mm |
| Глубина (дюймов) | 2,421 inch |
| Высота | 77 mm |
| Высота (в дюймах) | 3,031 inch |
| Ширина | 27,2 mm |
| Ширина (в дюймах) | 1,071 inch |
| Масса нетто | 63,87 g |
| Температура хранения | -40 °C...70 °C |
| Рабочая температура | -40 °C...70 °C |
| Влажность | 40 °C / отн. влажность 93 %, без образования конденсата |
| REACH SVHC | / |
| Сертификат № (cURus) | E223759 |
| Номинальное напряжение переключения | 250 V AC |

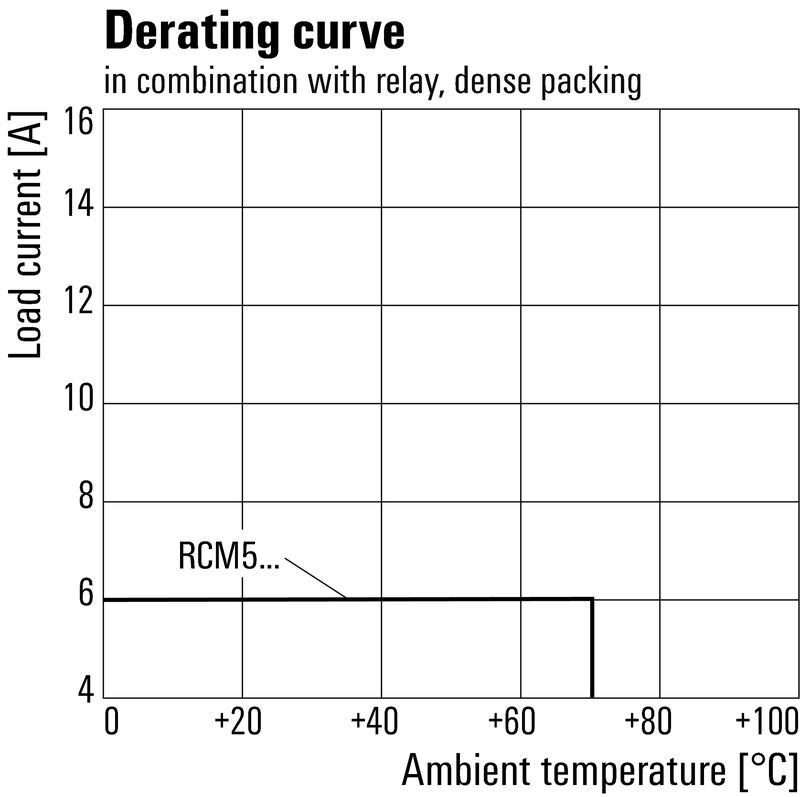

| Непрерывный ток | 6 A |
| Макс. коммутируемое напряжение, AC | 250 V |
| Тип контакта | 4 Переключающий контакт |

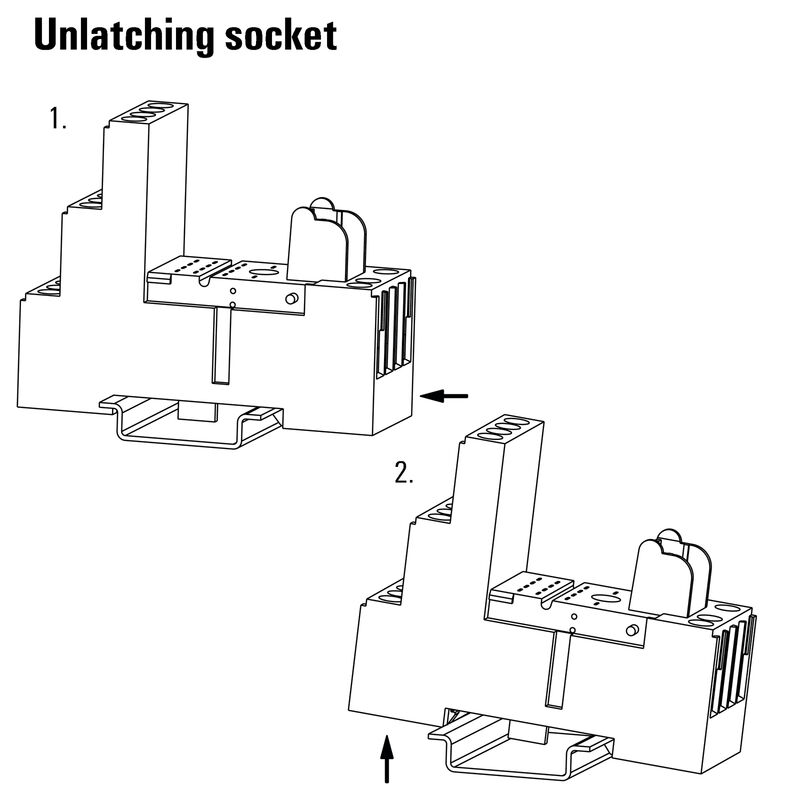

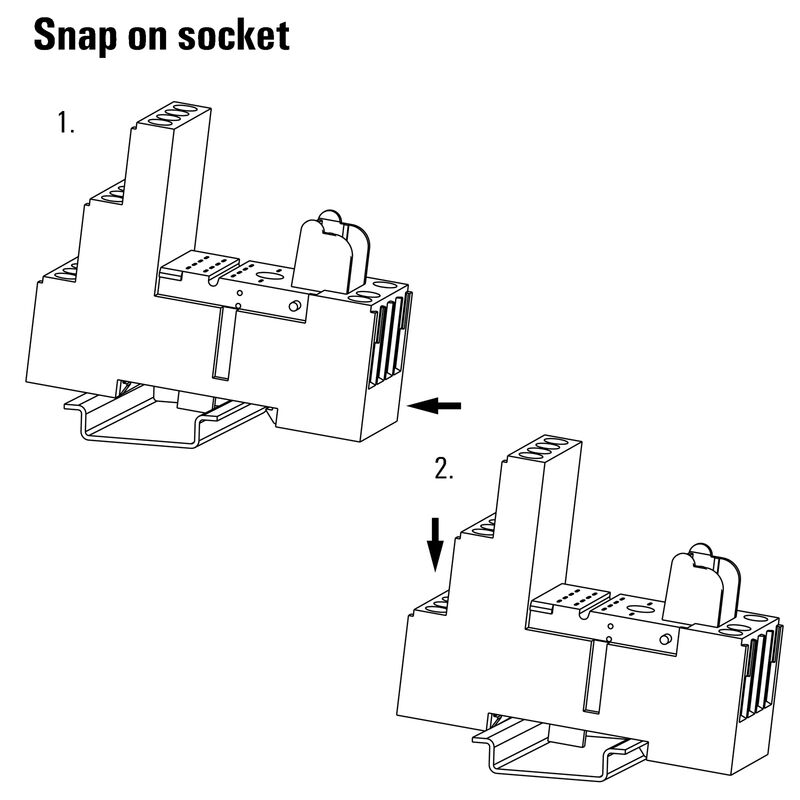

| Рейка | TS 35 |
| Цветовой код | черный |
| Класс пожаростойкости UL 94 | V-0 |
| Номинальное напряжение | 250 V |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Группа изоляционного материала | IIIa |
| Геометрический зазор (вход-выход) | ≥ 4 мм |
| Электрическая прочность вход-выход | 2,5 KVeff / 1 Min. |
| Тип развязки на входе и выходе | Базовая изоляция |
| Диэлектрическая прочность смежных контактов | 2 кВэфф. / 1 мин |
| Тип развязки на соседних контактах | Базовая изоляция |
| Диэлектрическая прочность открытого контакта | 1,2 кВдейств. / 1 мин. |
| Вид защиты | IP20 |
| Сертификат № (CSA) | 249409-2295474 |
| Сертификат № (VDE) | 40011762 |
| Сертификат № (cURus) | E223759 |
| Метод проводного соединения | Винтовое соединение |
| Длина снятия изоляции Измерительное соединение | 8 mm |
| Момент затяжки, мин. | 0,5 Nm |
| Момент затяжки, макс. | 0,7 Nm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm² |
| Диапазон зажима, мин. | 1 mm² |
| Диапазон зажима, макс. | 2,5 mm² |
| Сечение подключаемого провода, одножильного, мин. | 1 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 1 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 1 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 1 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 1 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 1,5 mm² |
| Размер лезвия | Размер PZ1 |
| Сведения об изделии | IP20 без подключенного провода при полностью открытом винтовом соединении. |
| Одобрение / сертификат / документ о соответствии | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35350) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66723) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8869420000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8869420000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8869420000&norm=0) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| Сертификаты |      |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E223759 |
