SDT 2.5 4C W/O DTLV
SDT 2.5 4C W/O DTLV
SDT 2.5 4C W/O DTLV
SDT 2.5 4C W/O DTLV

SDT 2.5 4C W/O DTLV

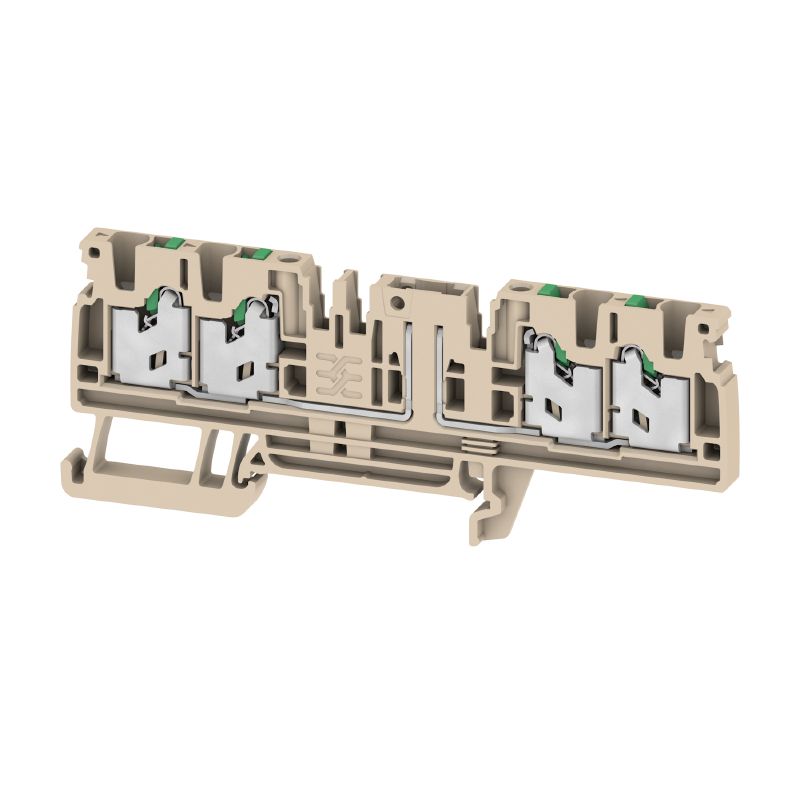

Základní svorka pro součástkovou zástrčku, SNAP IN, 500, 20, 4

ID výrobku 3016740000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 99 Příbuzné výrobky 160
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Additional technical data Klämbara ledare (Märkanslutning) Allmänt Data hodnocení Märkdata enligt UL Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Všeobecné objednací údaje

Version
Základní svorka pro součástkovou zástrčku, SNAP IN, 500, 20, 4
Order No.
3016740000
Type
SDT 2.5 4C W/O DTLV
GTIN (EAN)
4099986926585
Кол.
50 ks

Rozměry a hmotnosti

Depth
36,5 mm
Hloubka (v palcích)
1,437 inch
Height
96 mm
Výška (v palcích)
3,78 inch
Width
5,1 mm
Šířka (v palcích)
0,201 inch
Масса нетто
15,616 g

Teploty

Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Основной материал
Wemid
Цветовой код
Tmavě béžová
Barva provozních prvků
Zelená
Класс пожаростойкости UL 94
V-0

Specifikace systému

Требуется концевая пластина
Ano
Počet úrovní
1
Počet svěrných bodů na úroveň
4
Уровни с внутр. перемычками
Ne
Функция N
Ne
Функция PE
Ne
Функция PEN
Ne

Additional technical data

Вид крепления
Snap-on
Вид монтажа
Snap-on
Открытые страницы
right
Проверенное на взрывозащищенность исполнение
No
с фиксатором
Yes

Klämbara ledare (Märkanslutning)

Blade size
6 x 3,5 mm
Clamping range, max.
4 mm²
Clamping range, min.
0,34 mm²
Connection cross-section, stranded, max.
2,5 mm²
Connection cross-section, stranded, min.
0,34 mm²
Connection direction
övre
Gauge to IEC 60947-1
A3
Number of connections
4
Stripping length
10 mm
Type of connection
SNAP IN
Wire connection cross section AWG, max.
AWG 14
Wire connection cross section AWG, min.
AWG 22
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross section, finely stranded, min.
0,34 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,34 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,34 mm²
Wire connection cross-section, solid core, max.
2,5 mm²
Wire connection cross-section, solid core, min.
0,34 mm²

Allmänt

Standards
DIN EN 60947-7-1
Wire connection cross section AWG, max.
AWG 14
Wire connection cross section AWG, min.
AWG 22

Data hodnocení

Расчетное сечение
2,5 mm²
Номинальное напряжение
500 V
Номинальное напряжение пост. тока
500 V
Номинальный ток
20 A
Ток при макс. проводнике
20 A
Нормы
DIN EN 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Номинальное импульсное напряжение
6 kV
Потери мощности по стандарту IEC 60947-7-x
0,77 mW
Категория перенапряжения
III
Степень загрязнения
3

Märkdata enligt UL

Voltage size B (cURus)
300 V
Voltage size D (cURus)
600 V
Wire cross section max. (cURus)
12 AWG
Напряжение, класс C (cURus)
300 V
Поперечное сечение провода, мин. (cURus)
22 AWG
Сертификат № (cURus)
E60693
Ток, класс B (cURus)
20 A
Ток, класс C (cURus)
20 A
Ток, класс D (cURus)
5 A

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-07
ECLASS 15.0
27-25-01-07
