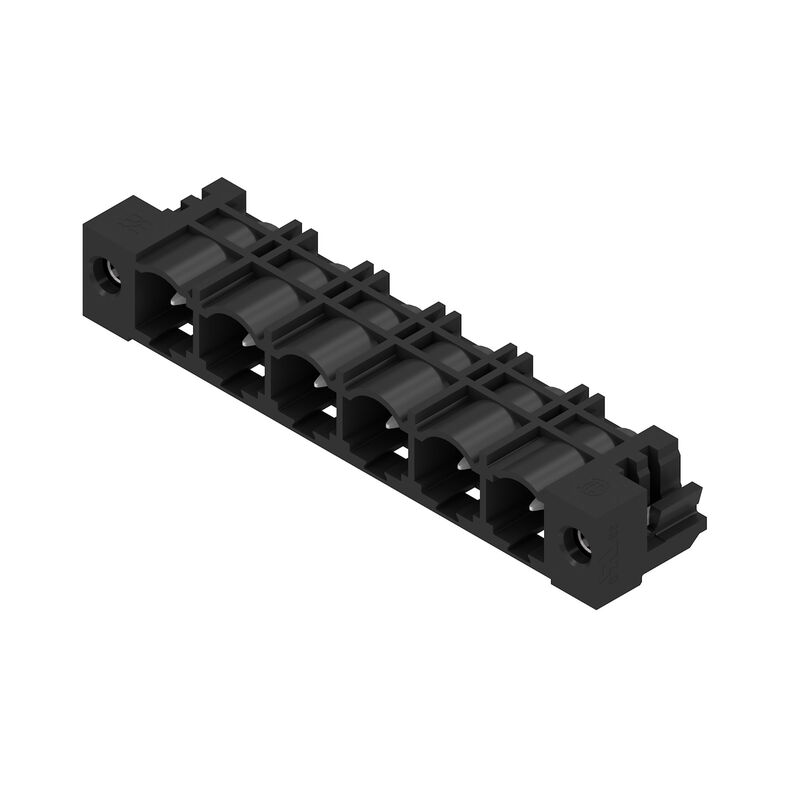

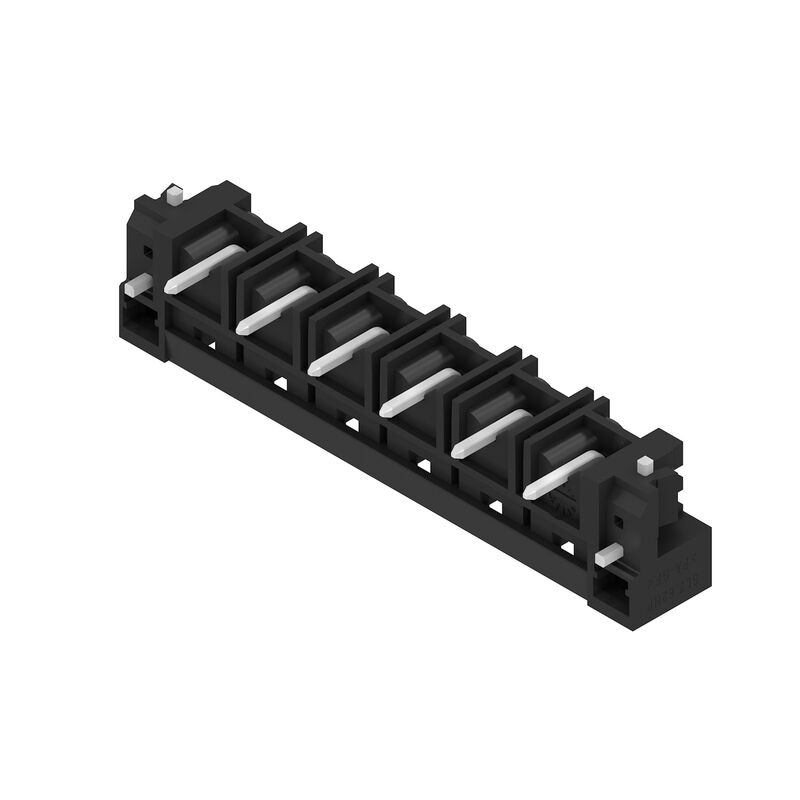

SL 7.62HP/06/270LF 3.2SN BK BX
Штекерный соединитель печатной платы, Штырьковый соединитель, Фланец под пайку, Соединение THT под пайку, 7.62 mm, Количество полюсов: 6, 270°, Длина контактного штифта (l): 3.2 mm, луженые, черный, Ящик
№ продукта
1472410000
Свойства
| Исполнение | Штекерный соединитель печатной платы, Штырьковый соединитель, Фланец под пайку, Соединение THT под пайку, 7.62 mm, Количество полюсов: 6, 270°, Длина контактного штифта (l): 3.2 mm, луженые, черный, Ящик |
| Номер для заказа | 1472410000 |
| Тип | SL 7.62HP/06/270LF 3.2SN BK BX |
| GTIN (EAN) | 4050118317558 |
| Кол. | 50 Штука |
| Продуктное отношение |
IEC: 630 V / 27.5 A UL: 300 V / 20 A |
| Упаковка | Ящик |
| Глубина | 11,75 mm |
| Глубина (дюймов) | 0,463 inch |
| Высота | 11,6 mm |
| Высота (в дюймах) | 0,457 inch |
| Высота, мин. | 8,4 mm |
| Ширина | 54,58 mm |
| Ширина (в дюймах) | 2,149 inch |
| Масса нетто | 3,9 g |
| Температура при длительном использовании, мин. | -25 °C |
| Температура при длительном использовании, макс. | 100 °C |
| REACH SVHC | / |
| Серия изделия | OMNIMATE Power — серия BL/SL 7.62HP |
| Вид соединения | Соединение с платой |
| Монтаж на печатной плате | Соединение THT под пайку |
| Шаг в мм (P) | 7,62 mm |
| Шаг в дюймах (P) | 0,3 " |
| Угол вывода | 270° |
| Количество полюсов | 6 |
| Количество контактных штырьков на полюс | 1 |
| Длина контактного штифта (l) | 3,2 mm |
| Размеры выводов под пайку | 1,0 x 1,0 mm |
| Размеры выводов под пайку = допуск d | +0,01 / -0,03 mm |
| Диаметр монтажного отверстия (D) | 1,4 mm |
| Допуск на диаметр монтажного отверстия (D) | + 0,1 мм |
| L1 в мм | 38,1 mm |
| L1 в дюймах | 1,5 " |
| Количество рядов | 1 |
| Количество полюсных рядов | 1 |
| Защита от прикосновения согласно DIN VDE 57 106 | защита от доступа пальцем, с проникновением |
| Защита от прикосновения согласно DIN VDE 0470 | IP 20 с проникновением |
| Вид защиты | IP10 |
| Кодируемый | Да |
| Момент затяжки винта фланца, мин. | 0,15 Nm |
| Момент затяжки винта фланца, макс. | 0,25 Nm |
| Циклы коммутации | 25 |
| Изоляционный материал | PA GF |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | II |
| Сравнительный показатель пробоя (CTI) | ≥ 500 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Структура слоев соединения под пайку | 1...3 µm Ni / 2...4 µm Sn матовый |
| Структура слоев штепсельного контакта | 1...3 µm Ni / 2...4 µm Sn матовый |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 100 °C |
| Температурный диапазон монтажа, мин. | -25 °C |
| Температурный диапазон монтажа, макс. | 100 °C |
| пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 27,5 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 27,5 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 25 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 22 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 630 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 500 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 400 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 6 kV |
| Устойчивость к воздействию кратковременного тока | 3 x 1 сек. с 180 A |
| Зазор, мин. | 6,5 mm |
| Расстояние утечки, мин. | 8,1 mm |
| Номинальное напряжение (группа использования B/CSA) | 300 V |
| Номинальное напряжение (группа использования C/CSA) | 300 V |
| Номинальное напряжение (группа использования D/CSA) | 600 V |
| Номинальный ток (группа использования B/CSA) | 20 A |
| Номинальный ток (группа использования C/CSA) | 20 A |
| Номинальный ток (группа использования D/CSA) | 5 A |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 300 V |
| Номинальное напряжение (группа использования C/UL 1059) | 300 V |
| Номинальное напряжение (группа использования D/UL 1059) | 600 V |
| Номинальный ток (группа использования B/UL 1059) | 20 A |
| Номинальный ток (группа использования C/UL 1059) | 20 A |
| Номинальный ток (группа использования D/UL 1059) | 5 A |
| Разделительное расстояние, мин. | 6,5 mm |
| Расстояние утечки, мин. | 11,2 mm |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Упаковка | Ящик |
| Длина VPE | 130 mm |
| VPE с | 85 mm |
| Высота VPE | 69 mm |
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Дополнительные варианты по запросу • Позолоченные контактные поверхности по запросу • Номинальный ток указан для номин. сечения и мин. числа контактов. • P на чертеже – шаг • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
