SLD 3.50 V/48/180F 3.2 SN OR BX

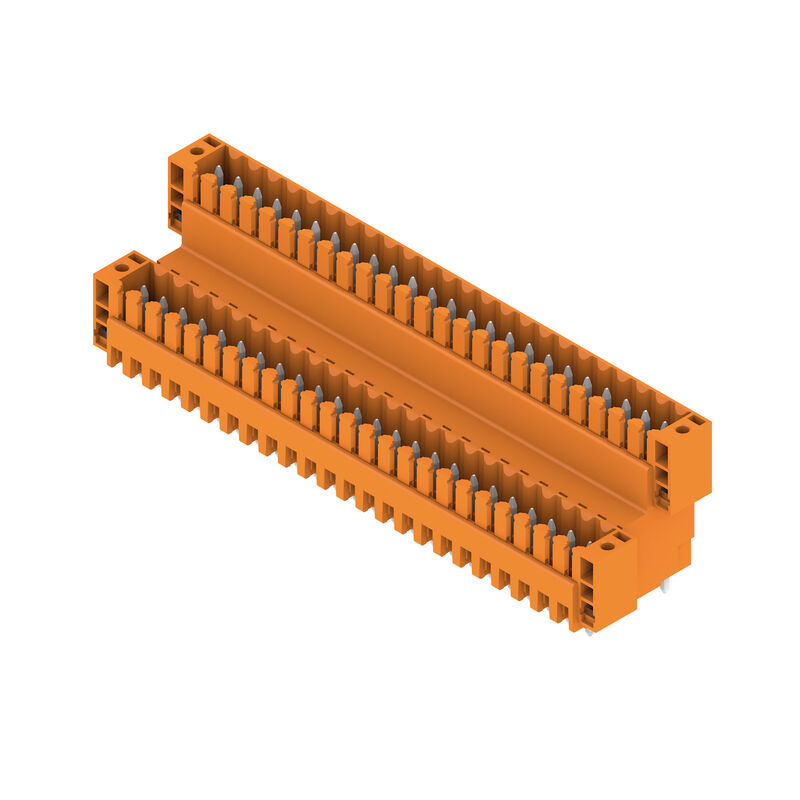

Product image
SLD 3.50 V/48/180F 3.2 SN OR BX

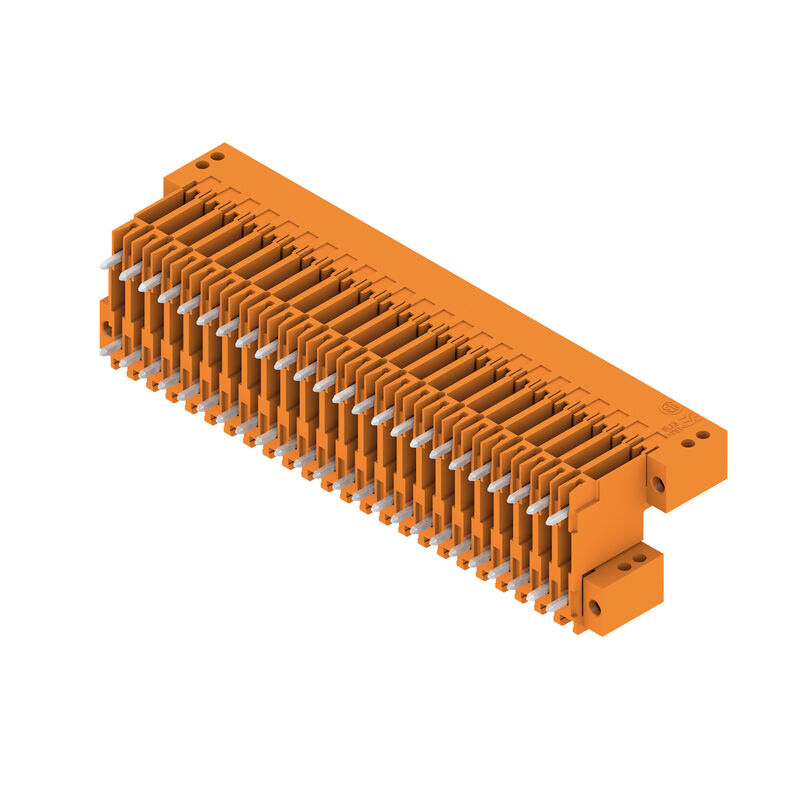

Product image
SLD 3.50 V/48/180F 3.2 SN OR BX
Dimensional drawing

SLD 3.50 V/48/180F 3.2 SN OR BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 48, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz

Cikkszám 1641350000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 3 A következő ellendarabja 8 Kapcsolódó termékek 23
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Általános rendelési adatok

Версия
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 48, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
Заказ №
1641350000
Тип
SLD 3.50 V/48/180F 3.2 SN OR BX
GTIN (EAN)
4008190279752
Förp.
10 Darab
Termékadatok
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
Csomagolás
Doboz

Méretek és tömegek

Глубина
22 mm
Mélység (coll)
0,866 inch
Высота
27.4 mm
Magasság (coll)
1,079 inch
Legalacsonyabb változat magassága
24.2 mm
Ширина
91 mm
Szélesség (coll)
3,583 inch
Nettó tömeg
30.8 g

Termékek környezetvédelmi megfelelősége

Состояние соответствия RoHS
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Product family
OMNIMATE Jel - BL/SL 3.50 sorozat
Type of connection
Áramköri lap csatlakozás
PCB에 장착
THT-forrasztott csatlakozás
Pitch in mm (P)
3.5 mm
Шаг в дюймах (P)
0.138 "
Угол вывода
180°
Pólusszám
48
Количество контактных штырьков на полюс
1
솔더 핀 길이(l)
3.2 mm
Допуск на длину выводов под пайку
0 / -0,3 mm
Forrasztótüske méretei
d = 1,2 mm
Nyolcszögletű
Solder pin dimensions = d tolerance
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1.4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
80.5 mm
L1, inch
3.169 "
Sorok száma
2
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos dugaszolt/ Kézfej számára biztonságos nem dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
10 N
Húzóerő / pólus, max.
8 N
Tightening torque
  • Forgatónyomaték típusa:
    Mounting screw, PCB
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0.1 Nm
      • max.:
        0.15 Nm
    • Recommended screw:
      • Alkatrész szám:
        1610740000

Anyagjellemzők

Szigetelőanyag
PBT
Färgkod
narancssárga
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Forrasztott csatlakozás rétegszerkezete
2...3 µm Ni / 5...7 µm Sn fényes
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
10.5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
8 A
Névleges áram, min. pólusszám (Tu=40°C)
9 A
Névleges áram, maximális pólusszám (Tu=40°C)
7 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
200 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
125 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2.5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2.5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2.5 kV
Rövid idejű határáram ellenállás
3 x 1s mit 80 A

CSA névleges adatok

Институт (CSA)
CSA
Сертификат № (CSA)
154685-1318353
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
8 A
Номинальный ток (группа использования D/CSA)
8 A
Ссылка на утвержденные значения
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

협회(UR)
UR
Certificate No. (UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
8 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
8 A
Ссылка на утвержденные значения
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Упаковка
Doboz
Длина VPE
118 mm
VPE с
105 mm
Высота VPE
67 mm

Fontos megjegyzés

Соответствие IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Примечания
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
