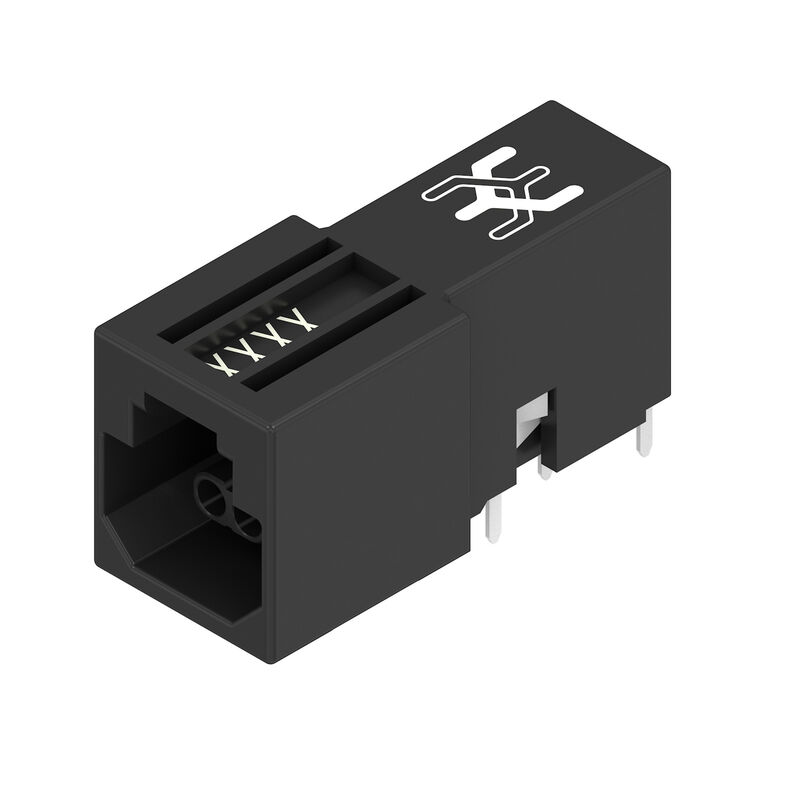

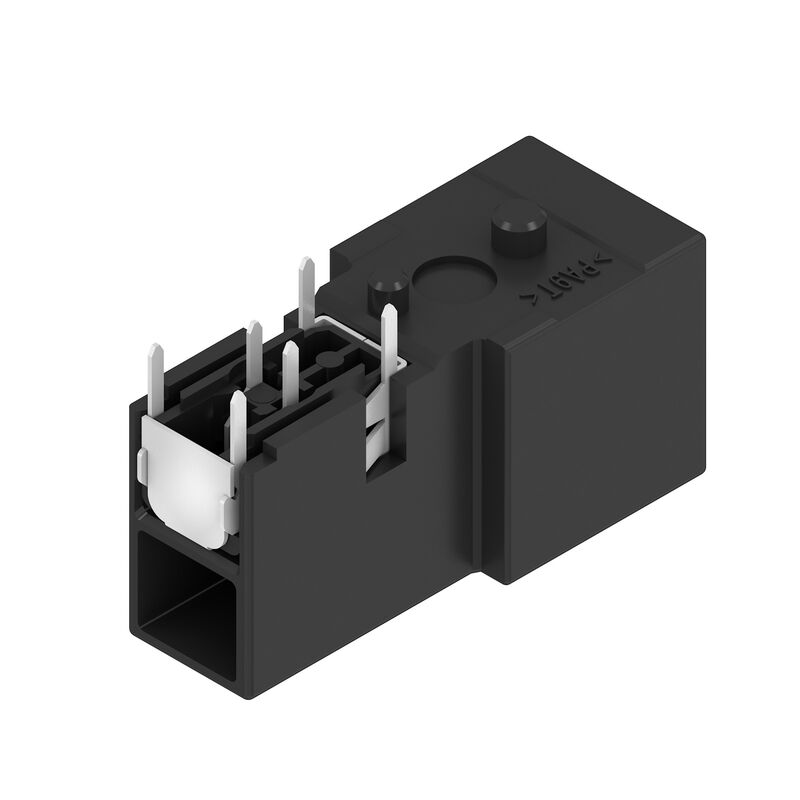

SPE P20 R1H 2.1 6 N/N TU

SPE P20 R1H 2.1 6 N/N TU

Данный продукт еще недоступен.

, SPE (Single Pair Ethernet), Фланец с фиксатором, Соединение THT/THR под пайку, 1.80 mm, Количество полюсов: 2, 90°, Длина штифта для припайки (l): 2.1 mm, Ni/Au, серебряный, Tape

№ продукта 3150600000
Загрузить спецификации
Связанные продукты 12
Основные данные для заказа Размеры и массы Системные характеристики Электрические свойства Стандарты Данные о материалах Упаковка Классификации

Основные данные для заказа

Версия
, SPE (Single Pair Ethernet), Фланец с фиксатором, Соединение THT/THR под пайку, 1.80 mm, Количество полюсов: 2, 90°, Длина штифта для припайки (l): 2.1 mm, Ni/Au, серебряный, Tape
Заказ №
3150600000
Тип
SPE P20 R1H 2.1 6 N/N TU
GTIN (EAN)
4099987609906
Кол.
1 Штука
Упаковка
Tape

Размеры и массы

Глубина
14,2 mm
Глубина (дюймов)
0,559 inch
Высота
5,95 mm
Высота (в дюймах)
0,234 inch
Ширина
3,65 mm
Ширина (в дюймах)
0,144 inch
Длина
14,2 mm
Длина (в дюймах)
0,559 inch
Масса нетто
2,95 g

Системные характеристики

LED
Нет
Боковая панель, свойства
Фланец с фиксатором
Вид защиты
IP20
Вид соединения
Соединение под пайку
Длина штифта для припайки (l)
2,1 mm
Категория
T1-B
Категория эксплуатационных характеристик
T1-B 10/100 Мбит/с, 1000 Мбит/с, 10/100/1000 MBit/s
Количество полюсов
2
Материал экрана
CuSn
Монтаж на печатной плате
Соединение THT/THR под пайку
Поверхность экрана
луженый
Размеры выводов под пайку
восьмиугольный
Скорость передачи
10/100 Мбит/с
1000 Мбит/с
10/100/1000 MBit/s
Техпроцесс пайки
Пайка оплавлением сквозных отверстий (Reflow)
Пайка вручную
Пайка волной припоя
Угол вывода
90°
Циклы коммутации
750
Шаг в дюймах (P)
0,071 "
Шаг в мм (P)
1,8 mm
Экранирование
Да

Электрические свойства

PoE / PoE+
PoDL в соотв. с IEEE 802.3bu /cg
Номинальное напряжение
72 V
Сопротивление изоляции
≥ 500 MΩ
Электрическая прочность, контакт / контакт
1000 В DC
Электрическая прочность, контакт / экран
2250 V DC

Стандарты

Вилочный разъем, стандарт
IEC 63171-2

Данные о материалах

Изоляционный материал
LCP
Цветовой код
серебряный
Таблица цветов (аналогич.)
RAL 7001
Сопротивление изоляции
≥ 500 MΩ
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Основной материал контактов
CuMg
Материал контакта
Сплав меди
Поверхность контакта
Ni/Au
Структура слоев соединения под пайку
2...4 µm Ni / ≥ 0.25 µm Au
Структура слоев штепсельного контакта
2...4 µm Ni / ≥ 0.25 µm Au
Рабочая температура, мин.
-40 °C
Рабочая температура, макс.
85 °C

Упаковка

Упаковка
Tape
Длина VPE
0 mm
VPE с
0 mm
Высота VPE
0 mm

Классификации

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
