SR-SMD 4.50/05/90LF 1.5AU BK BX
SR-SMD 4.50/05/90LF 1.5AU BK BX
SR-SMD 4.50/05/90LF 1.5AU BK BX

SR-SMD 4.50/05/90LF 1.5AU BK BX

PCB 플러그인 커넥터, CH20M12-67용 버스-접점 블록, 용접 플랜지, THT/THR 용접 결선, 극 수: 5, 180°, 솔더 핀 길이(l): 1.5 mm, 금도금, 검정

Référence produit 1155890000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 14 Est un accessoire de 23 Autres produits de la même gamme 2
Homologaciones Dati generali per l’ordinazione Méretek és tömegek Conformità ambientale del prodotto Anyagjellemzők Datos nominales conformes a IEC Données nominales selon UL 1059 Caractéristiques des matériaux Caractéristiques générales Important note Classifications

Homologaciones

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Dati generali per l’ordinazione

Version
PCB 플러그인 커넥터, CH20M12-67용 버스-접점 블록, 용접 플랜지, THT/THR 용접 결선, 극 수: 5, 180°, 솔더 핀 길이(l): 1.5 mm, 금도금, 검정
Référence
1155890000
Type
SR-SMD 4.50/05/90LF 1.5AU BK BX
GTIN (EAN)
4032248942527
Qté.
78 Pièce
Indices de produit
UL: 300 V / 5 A
Emballage
Boîte

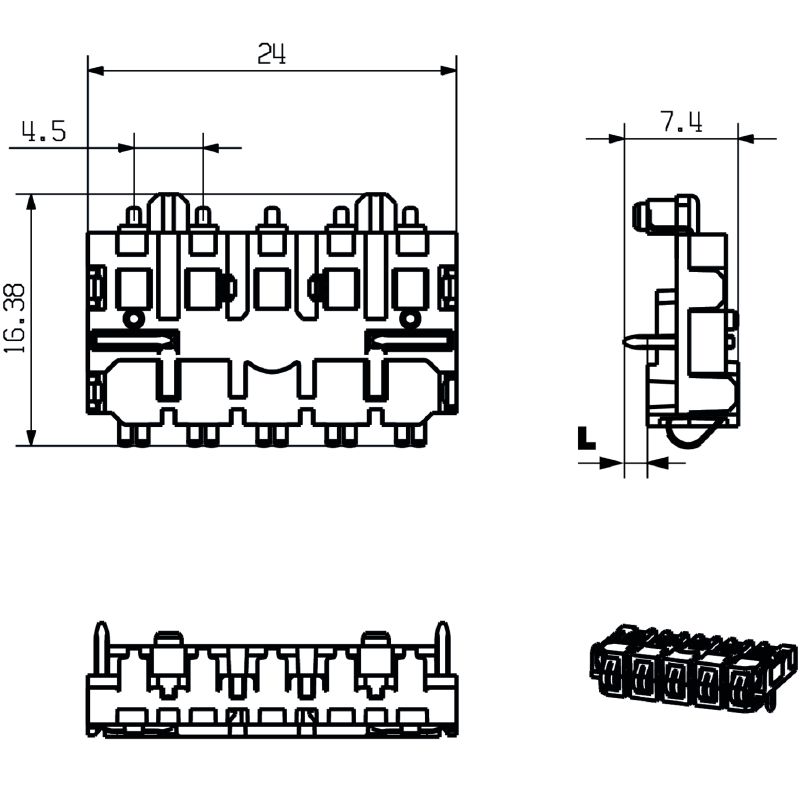

Méretek és tömegek

Profondeur
16,3 mm
Profondeur (pouces)
0,642 inch
Hauteur
24 mm
Hauteur (pouces)
0,945 inch
Largeur
7,4 mm
Largeur (pouces)
0,291 inch
Longueur
0 mm
Poids net
2,782 g

Conformità ambientale del prodotto

Statut de conformité RoHS
Conforme senza esenzione
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Anyagjellemzők

Matériau isolant
LCP
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
175 ≤ CTI <400
Résistance d'isolation
≥ 108 Ω
Moisture Level (MSL)
1
Surface du contact
doré
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
100 °C

Datos nominales conformes a IEC

testé selon la norme
IEC 60664-1
IEC 61984
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
63 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/3
1,5 kV
Espace libre, min.
2,3 mm
Ligne de fuite, min.
3,2 mm

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
50 V
Tension nominale (groupe d'utilisation D / UL 1059)
50 V
Courant nominal (groupe d'utilisation B / UL 1059)
5 A
Courant nominal (groupe d'utilisation C / UL 1059)
5 A
Courant nominal (groupe d'utilisation D / UL 1059)
5 A
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Caractéristiques des matériaux

Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
175 ≤ CTI <400
Matériau de base
Plastique
Matériau isolant
LCP
Surface
or

Caractéristiques générales

IP20 en condition installée
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011

Important note

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Classifications

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-18-27-92
ECLASS 15.0
27-18-27-92
