SV 7.62HP/04/90F 3.5SN BK BX
SV 7.62HP/04/90F 3.5SN BK BX

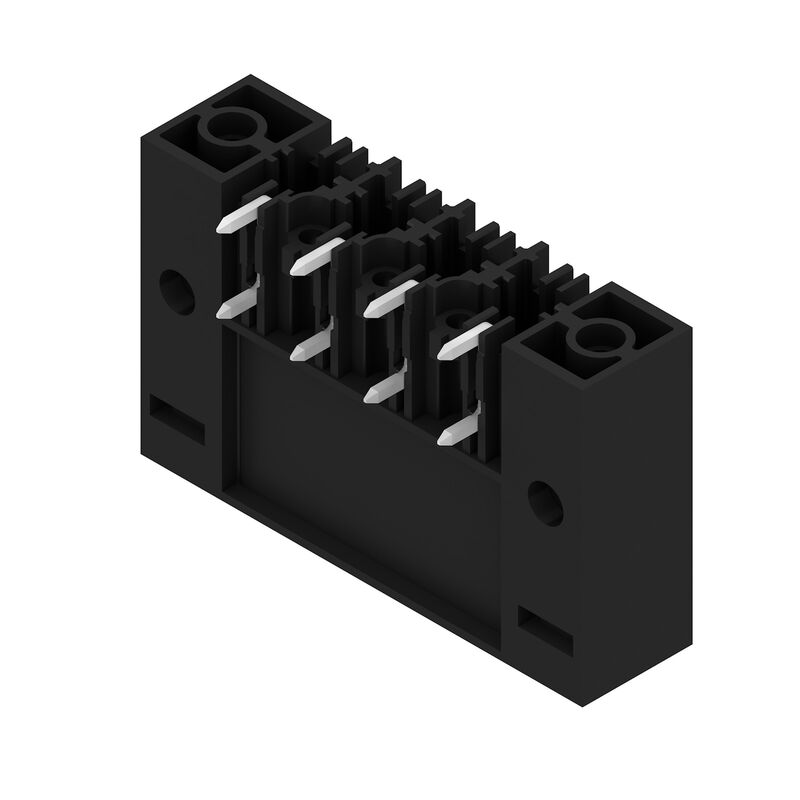

Illustration du produit
SV 7.62HP/04/90F 3.5SN BK BX
Illustration du produit
SV 7.62HP/04/90F 3.5SN BK BX
Dimensional drawing

SV 7.62HP/04/90F 3.5SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Embase encliquetable, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 4, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, noir, Boîte

Référence produit 1930400000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Est la pièce opposée de 3 Autres produits de la même gamme 11
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Embase encliquetable, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 4, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, noir, Boîte
Order No.
1930400000
Type
SV 7.62HP/04/90F 3.5SN BK BX
GTIN (EAN)
4032248580279
Qté.
36 Pièce
Indices de produit
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
Emballage
Boîte

Dimensions et poids

Profundidad
28,3 mm
Profondeur (pouces)
1,114 inch
Height
14,9 mm
Hauteur (pouces)
0,587 inch
Hauteur version la plus basse
11,4 mm
Anchura
45,72 mm
Largeur (pouces)
1,8 inch
Net weight
10,658 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques du système

Famille de produits
OMNIMATE Power - série BV/SV 7.62HP
Type de raccordement
Raccordement sur platine
Montage auf der Leiterplatte
Raccordement soudé THT
Raster in mm (P)
7,62 mm
Raster in Zoll (P)
0,3 "
90°
Nombre de pôles
4
Nombre de picots par pôle
2
Longueur du picot à souder (l)
3,5 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Lötstift-Abmessungen
0,8 x 1,0 mm
Diamètre du trou d'implantation (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
22,86 mm
L1 en pouce
0,9 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
Protection des doigts sur le circuit imprimé
Protection au toucher selon DIN VDE 0470
IP 20
Degré de protection
IP20
entièrement monté
Résistance de passage
2,00 mΩ
Codable
Oui
Cycles d'enfichage
25

Données des matériaux

Isoleringsmaterial
PA GF
Цветовой код
noir
Таблица цветов (аналогич.)
RAL 9011
Insulating material group
II
Indice de Poursuite Comparatif (CTI)
≥ 500
Classe d'inflammabilité selon UL 94
V-0
접점 재질
Alliage de cuivre
Contact surface
étamé
Structure en couches du raccordement soudé
1...3 µm Ni / 4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
130 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
130 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
57 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
41 A
Rated current, min. number of poles (Tu=40°C)
41 A
Rated current, max. number of poles (Tu=40°C)
41 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
630 V
Rated voltage for surge voltage class / pollution degree III/3
630 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
6 kV
Short-time withstand current resistance
3 x 1s mit 420 A
Clearance, min.
6,9 mm
Kúszóút, min.
9,6 mm

Données nominales selon CSA

Institut (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
300 V
Nennspannung (Use group D / CSA)
600 V
Courant nominal (groupe d'utilisation B / CSA)
35 A
Nennstrom (Use group C / CSA)
35 A
Nennstrom (Use group D / CSA)
5 A
Hinweis zu den Zulassungswerten
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Nennspannung (Use group C / UL 1059]
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
600 V
Tension nominale (groupe d'utilisation F / UL 1059)
744 V
Courant nominal (groupe d'utilisation B / UL 1059)
40,5 A
Nennstrom (Use group C / UL 1059)
40,5 A
Courant nominal (groupe d'utilisation D / UL 1059)
5 A
Courant nominal (groupe d'utilisation F / UL 1059)
40,5 A
Ligne de fuite, min.
9,6 mm
Ligne d’air, min.
6,9 mm
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Boîte
VPE length
348 mm
VPE width
135 mm
Hauteur VPE
41 mm

Note importante

IPC conformity
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notes

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Diamètre du trou d'implantation D = 1,4+0,1 mm à partir de 8 pôles
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
