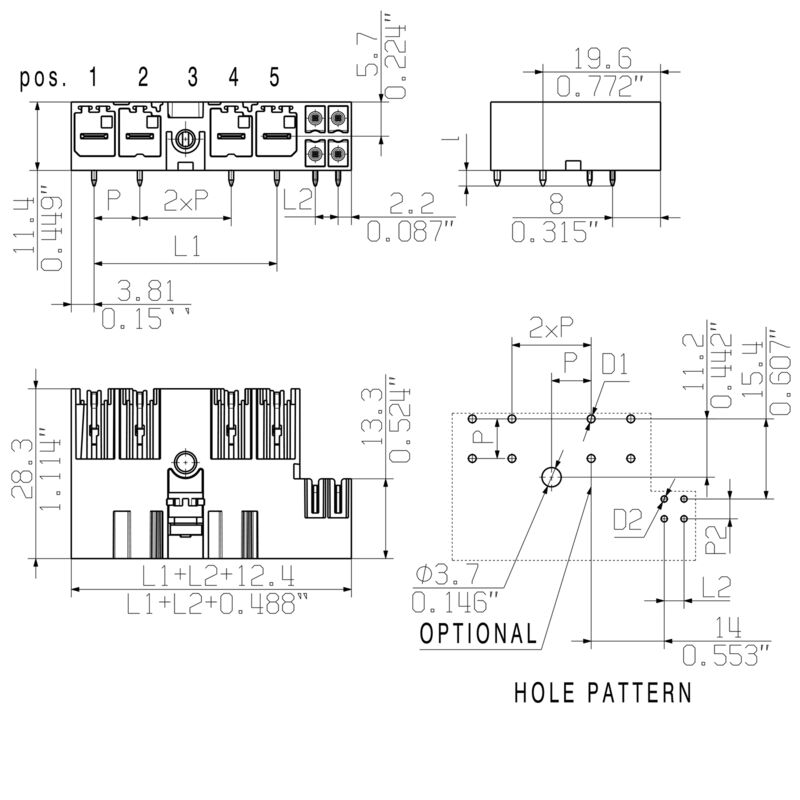

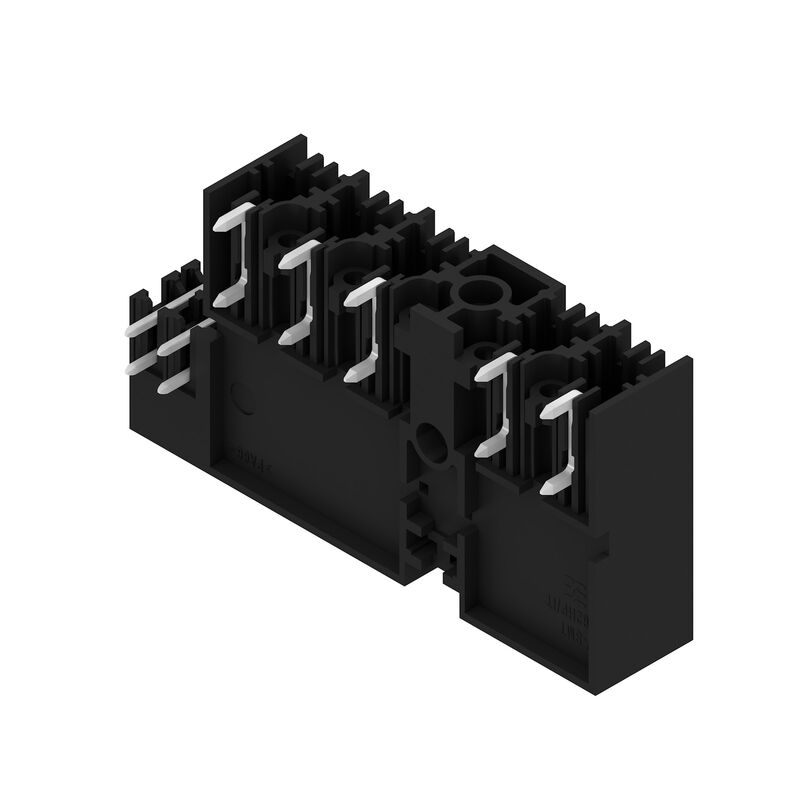

SV-SMT 7.62HP/05/90MSF3 SC/4 2.6SN BX
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Центральный фланец на винтах, Соединение THT/THR под пайку, 7.62 mm, Количество полюсов: 5, 90°, Длина штифта для припайки (l): 2.6 mm, луженые, черный, Ящик
№ продукта
2530010000
Свойства
| Версия | Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Центральный фланец на винтах, Соединение THT/THR под пайку, 7.62 mm, Количество полюсов: 5, 90°, Длина штифта для припайки (l): 2.6 mm, луженые, черный, Ящик |
| Заказ № | 2530010000 |
| Тип | SV-SMT 7.62HP/05/90MSF3 SC/4 2.6SN BX |
| GTIN (EAN) | 4050118540215 |
| Кол. | 30 Штука |
| Продуктное отношение |
IEC: 1000 V / 41 A UL: 300 V / 33 A |
| Упаковка | Ящик |
| Глубина | 28,3 mm |
| Глубина (дюймов) | 1,114 inch |
| Высота | 14 mm |
| Высота (в дюймах) | 0,551 inch |
| Высота, мин. | 11,4 mm |
| Ширина | 54,31 mm |
| Ширина (в дюймах) | 2,138 inch |
| Масса нетто | 4,5 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Серия изделия | OMNIMATE Power — серия BV/SV 7.62HP |
| Вид соединения | Соединение с платой |
| Монтаж на печатной плате | Соединение THT/THR под пайку |
| Шаг в мм (P) | 7,62 mm |
| Шаг в дюймах (P) | 0,3 " |
| Угол вывода | 90° |
| Количество полюсов | 5 |
| Количество контактных штырьков на полюс | 2 |
| Длина штифта для припайки (l) | 2,6 mm |
| Допуск на длину выводов под пайку | +0,1 / -0,3 mm |
| Размеры выводов под пайку | 0,8 x 1,0 mm |
| Диаметр отверстия припойного ушка (D) | 1,4 mm |
| Допуск на диаметр отверстия припойного ушка (D) | + 0,1 мм |
| L1 в мм | 38,1 mm |
| L1 в дюймах | 1,5 " |
| L2 в мм | 3,81 mm |
| L2 в дюймах | 0,15 " |
| Количество рядов | 1 |
| Количество полюсных рядов | 1 |
| Защита от прикосновения согласно DIN VDE 57 106 | safe to back of hand above the printed circuit board |
| Защита от прикосновения согласно DIN VDE 0470 | IP 20 |
| Объемное сопротивление | 2,00 мОм |
| Кодируемый | Да |
| Момент затяжки винта фланца, мин. | 0,2 Nm |
| Момент затяжки винта фланца, макс. | 0,3 Nm |
| Усилие вставки на полюс, макс. | 12 N |
| Усилие вытягивания на полюс, макс. | 7 N |
| Изоляционный материал | PA 9T |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | II |
| Сравнительный показатель пробоя (CTI) | ≥ 500 |
| Moisture Level (MSL) | 1 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Структура слоев соединения под пайку | 1...3 µm Ni / 4...6 µm Sn матовый |
| Структура слоев штепсельного контакта | 1...3 µm Ni / 4...6 µm Sn матовый |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 130 °C |
| Температурный диапазон монтажа, мин. | -25 °C |
| Температурный диапазон монтажа, макс. | 130 °C |
| пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 41 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 41 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 41 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 41 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 630 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 630 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 6 kV |
| Устойчивость к воздействию кратковременного тока | 3 x 1 сек. с 420 A |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 300 V |
| Номинальное напряжение (группа использования C/UL 1059) | 300 V |
| Номинальное напряжение (группа использования D/UL 1059) | 600 V |
| Номинальный ток (группа использования B/UL 1059) | 33 A |
| Номинальный ток (группа использования C/UL 1059) | 33 A |
| Номинальный ток (группа использования D/UL 1059) | 5 A |
| Разделительное расстояние, мин. | 6,9 mm |
| Расстояние утечки, мин. | 9,6 mm |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Упаковка | Ящик |
| Длина VPE | 338 mm |
| VPE с | 130 mm |
| Высота VPE | 33 mm |
| Шаг в мм (гибридн.) |
|
| Шаг в мм (сигнал) | 3.81 mm |
| Шаг в дюймах (гибридн.) |
|
| Шаг в дюймах (сигнал) | 0.15 " |
| Количество контактов (гибридн.) |
|
| Количество контактов (сигнал) | 4 |
| Количество выводов под пайку на контакт (гибридн.) |
|
| Количество выводов под пайку на контакт (сигнал) | 1 |
| Размеры выводов под пайку (гибридн.) |
|
| Размеры выводов под пайку (сигнал) | 0,8 x 0,8 mm |
| Размеры выводов под пайку = допуск d (гибридн.) |
|
| Размеры выводов под пайку = допуск d (сигнал) | -0,03 / +0,01 mm |
| Диаметр монтажного отверстия под пайку (гибридн.) |
|
| Диаметр отверстия в печатной плате (сигнал) | 1.3 mm |
| Допуск на диаметр монтажного отверстия под пайку (гибридн.) |
|
| Допуск на диаметр отверстия в печатной плате (сигнал) | ±0,1 мм |
| L2 в мм | 3,81 mm |
| L2 в дюймах | 0,15 " |
| Количество рядов (гибридн.) |
|
| Количество рядов (сигнал) | 2 |
| Материал контактов (гибридн.) |
|
| Материал контактов (сигнал) | CuMg |
| Поверхность контакта (гибридн.) |
|
| Поверхность контакта (сигнал) | луженые |
| Структура слоев соединения под пайку (гибридн.) |
|
| Структура слоев соединения под пайку (сигнал) | 1-3 µm Ni / 4-8 µm Sn |
| Структура слоев штепсельного контакта (гибридн.) |
|
| Структура слоев штепсельного контакта (сигнал) | 1-3 µm Ni / 4-8 µm Sn |
| Номинальное напряжение для класса перенапряжения / степени загрязнения II / 2 (гибрид) |
|
| Номинальное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал) | 320 V |
| Номинальное напряжение для класса перенапряжения / степени загрязнения III / 2 (гибрид) |
|
| Номинальное напряжение для класса перенапряжения / степени загрязнения III/2 (сигнал) | 160 V |
| Номинальное напряжение для класса перенапряжения / степени загрязнения III / 3 (гибрид) |
|
| Номинальное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал) | 160 V |
| Номинальное импульсное напряжение для класса перенапряжения / степень загрязнения II/2 (гибридн.) |
|
| Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал) | 2.5 kV |
| Номинальное импульсное напряжение для класса перенапряжения / степень загрязнения III/2 (гибридн.) |
|
| Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения III/2 (сигнал) | 2.5 kV |
| Номинальное импульсное напряжение для класса перенапряжения / степень загрязнения III/3 (гибридн.) |
|
| Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал) | 2.5 kV |
| Кратковременная допустимая токовая нагрузка (гибридн.) |
|
| Сопротивление кратковременно допустимому сквозному току (сигнал) | 3 x 1 сек. с 80 A |
| Расстояние утечки (гибридн.) |
|
| Разделительное расстояние (гибридн.) |
|
| Номинальное напряжение (группа использования B/CSA) (гибридн.) |
|
| Номинальное напряжение (группа использования B/CSA) (сигнал) | 300 V |
| Номинальное напряжение (группа использования C/CSA) (гибридн.) |
|
| Номинальное напряжение (группа использования C/CSA) (сигнал) | 50 V |
| Номинальный ток (группа использования B/CSA) (гибридн.) |
|
| Номинальный ток (группа использования B/CSA) (сигнал) | 9 A |
| Номинальный ток (группа использования C/CSA) (гибридн.) |
|
| Номинальный ток (группа использования C/CSA) (сигнал) | 9 A |
| Номинальный ток (группа использования D/CSA) (гибридн.) |
|
| Номинальный ток (группа использования D/CSA) (сигнал) | 9 A |
| Номинальное напряжение (группа использования B/UL 1059) (гибридн.) |
|
| Номинальное напряжение (группа использования B/UL 1059) (сигнал) | 300 V |
| Номинальное напряжение (группа использования C/UL 1059) (гибридн.) |
|
| Номинальное напряжение (группа использования C/UL 1059) (сигнал) | 50 V |
| Номинальное напряжение (группа использования D/UL 1059) (гибридн.) |
|
| Номинальное напряжение (группа использования D/UL 1059) (сигнал) | 300 V |
| Номинальный ток (группа использования B/UL 1059) (гибридн.) |
|
| Номинальный ток (группа использования B/UL 1059) (сигнал) | 5 A |
| Номинальный ток (группа использования C/UL 1059) (гибридн.) |
|
| Номинальный ток (группа использования C/UL 1059) (сигнал) | 5 A |
| Номинальный ток (группа использования D/UL 1059) (гибридн.) |
|
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Технические данные приведены для силовых контактов • Технические данные сигнальных контактов 50 В/5 A, длина снятия изоляции 8 мм • Номинальный ток указан для номин. сечения и мин. числа контактов. • Параметры диаграммы: P1=7,62 мм; P2=3,81 мм • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • MFX и MSFX: X= положение среднего фланца, например MF2, MSF3 • В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274560) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2530010000) |
| Уведомление об изменении продукта |
[20220105 Material change SV-SMT 7.62](https://mdcop.weidmueller.com/mediadelivery/asset/900_249823)
[20220105 Materialänderung SV-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249824) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-03-01 |
| ECLASS 13.0 | 27-46-03-01 |
| ECLASS 14.0 | 27-46-03-01 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
