SVF 7.62HP/05/180MSF3 SN BK BX

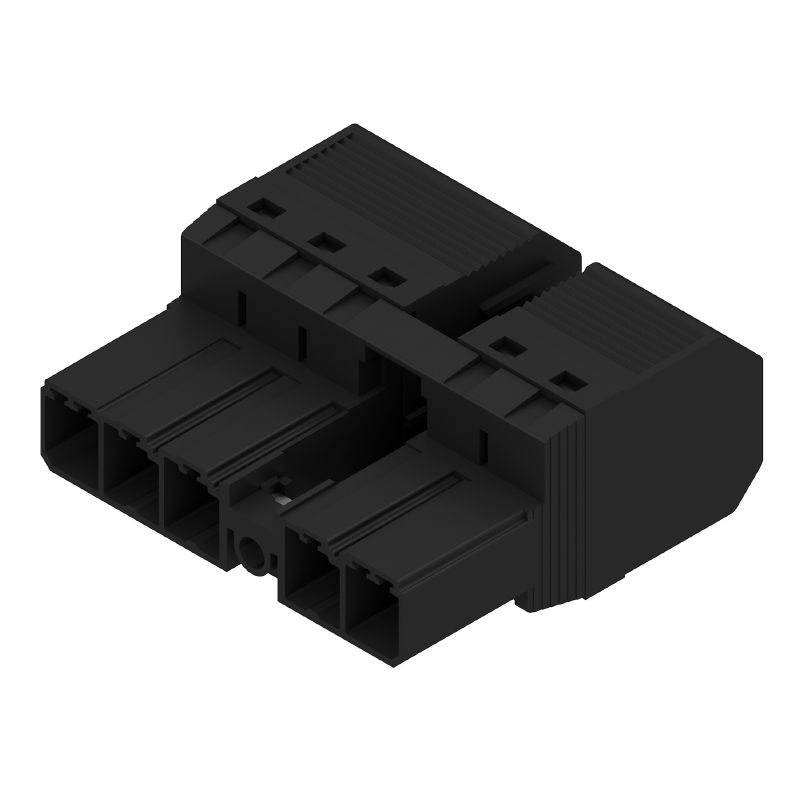

Imagen de producto
SVF 7.62HP/05/180MSF3 SN BK BX

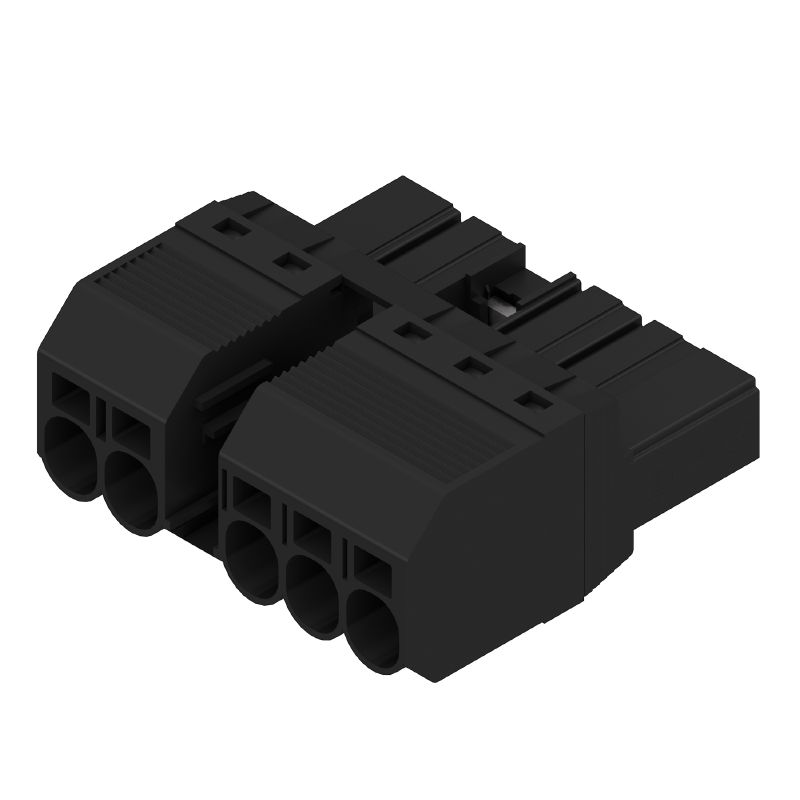

Imagen de producto
SVF 7.62HP/05/180MSF3 SN BK BX
Dimensional drawing
SVF 7.62HP/05/180MSF3 SN BK BX
Graph
SVF 7.62HP/05/180MSF3 SN BK BX
Graph

SVF 7.62HP/05/180MSF3 SN BK BX

Conector para placa c.i., clavija macho, 7.62 mm, Número de polos: 5, 180°, PUSH IN sin actuador, Conexión directa, Sección de embornado, máx. : 10 mm², Caja

N.º de artículo 1061150000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Es contrapieza de 2 Productos relacionados 10
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Wersja
Conector para placa c.i., clavija macho, 7.62 mm, Número de polos: 5, 180°, PUSH IN sin actuador, Conexión directa, Sección de embornado, máx. : 10 mm², Caja
Nr zam.
1061150000
Typ
SVF 7.62HP/05/180MSF3 SN BK BX
GTIN (EAN)
4032248810611
Ilość
30 Pieza
Valores característicos del producto
IEC: 1000 V / 57 A / 0.5 - 10 mm²
UL: 600 V / 39 A / AWG 24 - AWG 10
Embalaje
Caja

Dimensiones y pesos

Głębokość
47,7 mm
Profundidad (pulgadas)
1,878 inch
Wysokość
23,4 mm
Altura (pulgadas)
0,921 inch
Szerokość
46,6 mm
Anchura (pulgadas)
1,835 inch
Masa netto
10,42 g

Conformidad medioambiental del producto

Status zgodności z dyrektywą RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Familia del producto
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
PUSH IN sin actuador
Conexión directa
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Dirección de salida de conductor
180°
Número de polos
5
L1 en mm
38,1 mm
L1 en pulgadas
1,5 "
Número de series
1
Número de filas de polos
1
Sección nominal
6 mm²
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20 insertado
Tipo de protección
IP20
Resistencia de paso
4,50 mΩ
Codificable
Sí
Longitud de desaislado
12 mm
Par de apriete para sujeción por tornillo, mín.
0,2 Nm
Par de apriete para sujeción por tornillo, máx.
0,3 Nm
Punta de destornillador
0,6 x 3,5
Ciclos de enchufado
25

Datos del material

Materiales aislantes
PA GF
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 500
Grado inflamabilidad según UL 94
V-0
Materiał styków
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas del contacto del conector
4...6 µm Sn brillante
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
125 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
125 °C

Conductores aptos para conexión

Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
10 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
6 mm²
Semirrígido, mín H07V-R
10 mm²
semirrígido, máx. H07V-R
10 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
10 mm²
z AEH z kołnierzem DIN 46 228/4, min.
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
6 mm²
con terminal tubular, DIN 46228 pt 1, mín.
1,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
6 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0186100000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      9019170000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      4 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0244100000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      9019200000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      6 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0191900000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      0533500000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        15 mm
    • Terminal tubular recomendado:
      9019140000
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9004060000
Texto de referencia
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
57 A
Corriente nominal, número de polos máx. (Tu=20 °C)
50 A
Corriente nominal, número de polos mín. (Tu=40 °C)
57 A
Corriente nominal, número de polos máx. (Tu=40 °C)
45 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
800 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
800 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
8 kV
Resistencia a corrientes de corta duración
3 x 1s mit 420 A
Distancia de fuga, mín.
12,7 mm
Distancia mín.
12,7 mm

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
600 V
Tensión nominal (Use Group C / CSA)
600 V
Tensión nominal (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
36 A
Prąd znamionowy (grupa użytkowa C / CSA)
36 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Wire cross-section, AWG, max.
AWG 10
Odniesienie do wartości znamionowych
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
39 A
Intensidad nominal (Use Group C / UL 1059)
39 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 10
Odniesienie do wartości znamionowych
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
352 mm
Anchura VPE
135 mm
VPE height
58 mm

Pruebas tipo

Prueba: durabilidad de los marcajes
  • Estándar:
    DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96
  • Prueba:
    marca de origen, identificación de tipo, paso
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Prueba: error de acoplamiento (no intercambiable)
  • Estándar:
    DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado
Test: průřez připojitelný svorkami
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 04.08
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 6 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 6 mm²
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 14/19
  • Evaluación:
    superado
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
  • Evaluación:
    superado
  • Requerimiento:
    1,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U6
    • Tipo de conductor y sección de conductor:
      H07V-K6
    • Tipo de conductor y sección de conductor:
      AWG 10/1
    • Tipo de conductor y sección de conductor:
      AWG 10/19
  • Evaluación:
    superado
Test wyciągania
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥80 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U6
    • Tipo de conductor y sección de conductor:
      H07V-K6
    • Tipo de conductor y sección de conductor:
      AWG 10/1
    • Tipo de conductor y sección de conductor:
      AWG 10/19
  • Evaluación:
    superado

Indicación importante

Zgodność IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Uwagi
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
