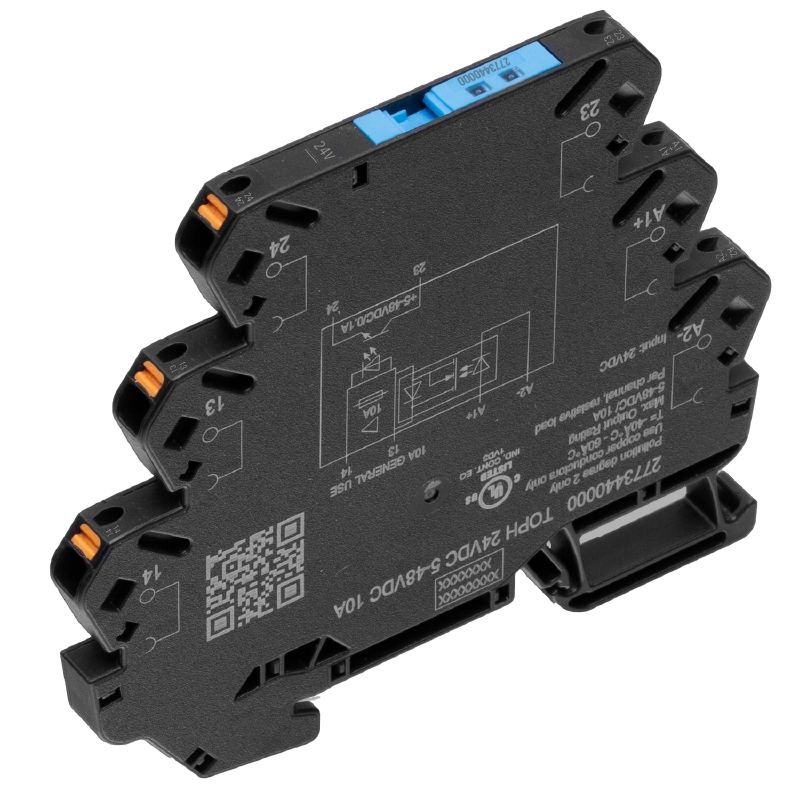

TOPH 24VDC 5-48VDC10A
Simile alla figura

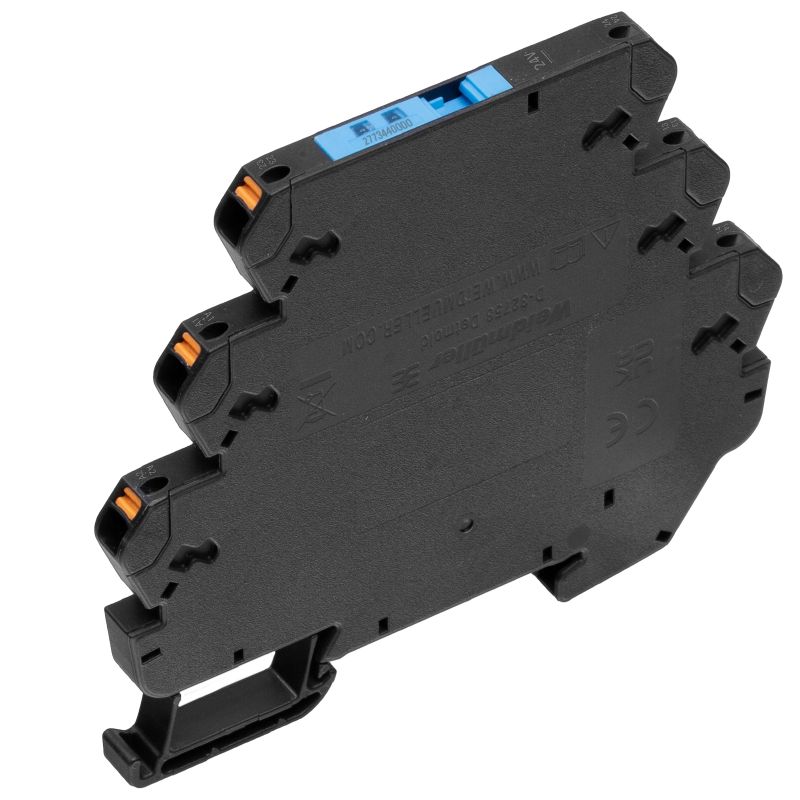

TOPH 24VDC 5-48VDC10A
Simile alla figura
TOPH 24VDC 5-48VDC10A
Schema elettrico
TOPH 24VDC 5-48VDC10A
Graph
TOPH 24VDC 5-48VDC10A
Graph
TOPH 24VDC 5-48VDC10A
Dimensional drawing
TOPH 24VDC 5-48VDC10A
Miscellaneous

TOPH 24VDC 5-48VDC10A

TERMSERIES compatta, Relè a stato solido, Tensione nominale: 24 V DC ±20 % , Tensione di commutazione nominale: 5...48 V DC, Corrente permanente: 10 A, PUSH IN

N. articolo 2773440000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 27 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Dati di dimensionamento UL Felutång lato di comando Lato di carico Dati generali Cordinazione di isolamento Ulteriori dettagli sulle approvazioni / norme Dati di collegamento Classificazioni

Omologazioni

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197

Dati generali per l’ordinazione

Változat
TERMSERIES compatta, Relè a stato solido, Tensione nominale: 24 V DC ±20 % , Tensione di commutazione nominale: 5...48 V DC, Corrente permanente: 10 A, PUSH IN
Rendelési szám
2773440000
Típus
TOPH 24VDC 5-48VDC10A
GTIN (EAN)
4064675037217
CPZ
1 Pezzo

Dimensioni e pesi

Mélység
81,4 mm
Profondità (pollici)
3,205 inch
Magasság
89,4 mm
Altezza (pollici)
3,52 inch
Szélesség
6,4 mm
Larghezza (pollici)
0,252 inch
Nettovikt
28 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
주변 온도
-40 °C…70 °C
Umidità
5 -85% umidità rel., Tu = 40°C, senza condensa

Probabilità di guasto

MTTF
276 a

Conformità ambientale del prodotto

RoHS 준수 상태
Conforme con esenzione
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Dati di dimensionamento UL

Typ av ledare
conduttore flessibile in rame
conduttore rigido in rame

Felutång

Connection designation (Error output)
23+ / 24-
Znamionowy prąd przełączania (wyjście błędu)
0,2 A
역극성 보호 포함 (오류 출력)
No

lato di comando

Märkstyrspänning
24 V DC ±20 %
Märkstyrspänning (styringång)
24 V DC ±20 %
Corrente nominale DC
8.1 mA @ 24 V DC
Märkeffekt
195 mW
Statusindikering
LED verde
LED rosso
Circuito di protezione
Protezione contro l'inversione di polarità

Lato di carico

Märkkopplingsspänning
5...48 V DC
Normalspänning
10 A @ 60 °C; 9 A @ 70 °C; 2 A @ 24 V DC DC 13
Inkopplingsfördröjning
Typ. 3.5 ms
Frånslagsfördröjning
0,75 ms
Kortslutningssäker
Sì (limitato a 4 h / limitazione di corrente esterna <200 A)
Statusindikering lastsida
LED rosso, cortocircuito /sovraccarico all'uscita
Skyddskoppling lastsida
Diodo soppressore
Cortocircuito
Tipo di contatto
1 contatto NA (POWER MOS-FET)

Dati generali

Operating altitude
≤ 2000 m
sopra il livello del mare
버전
10 A
장착 레일
TS 35
Testknapp finns
No
기계적 스위치 위치 표시
No
Colori
nero
UL94 brännbarhetsklass för komponent
  • Componente:
    Custodia
  • Classe d’infiammabilità UL94:
    V-0
  • Componente:
    Indicatore di stato relè
  • Classe d’infiammabilità UL94:
    V-2
  • Componente:
    Pusher
  • Classe d’infiammabilità UL94:
    V-0

Cordinazione di isolamento

오염 심각도
2
서지 전압 범주
III
Kryp- och luftsträcka styrsida - belastningssida
≥ 8 mm
Spänningstålighet styrsida - lastsida
4 kVeff / 1 min.
Spänningshållfasthet till montageskena
4 kVeff / 1 min.
Stöthållspänning
6 kV (1,2/50 µs)
Grado di protezione
IP20

Ulteriori dettagli sulle approvazioni / norme

Certifikat-Nr. (cULus)
E141197

Dati di collegamento

Csupaszolási hossz
9 mm
Vezetékcsatlakozás-technika
PUSH IN
Lunghezza di spellatura, collegamento di dimensionamento
9 mm
Anslutningsområde, märkarea
1,5 mm²
Campo di sezioni, min.
0,14 mm²
Campo di sezioni, max.
2,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 14
Ledardiameter, entrådig min.
0,5 mm²
Sezione di collegamento cavo, rigido, max.
1,5 mm²
Sezione di collegamento cavo, rigido, min. (AWG)
AWG 26
Sezione di collegamento cavo, rigido, max. (AWG)
AWG 14
Sezione di collegamento cavo, flessibile, min.
0,35 mm²
Sezione di collegamento cavo, flessibile, max.
2,5 mm²
Sezione di collegamento cavo, flessibile, min. (AWG)
AWG 26
Sezione di collegamento cavo, flessibile, max. (AWG)
AWG 14
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
0,5 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
1,5 mm²
Klingmått
0,6 x 3,5 mm

Classificazioni

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
