Свойства
| Версия | TERMSERIES, Разъем реле, Номинальное напряжение: 24…230 V UC ±10 % , Номинальное напряжение переключения: 250 V AC, Ток: 16 A, Винтовое соединение |
| Заказ № | 2662950000 |
| Тип | TOS 24-230VUC EMPTY ED2 |
| GTIN (EAN) | 4050118698121 |
| Кол. | 10 Штука |

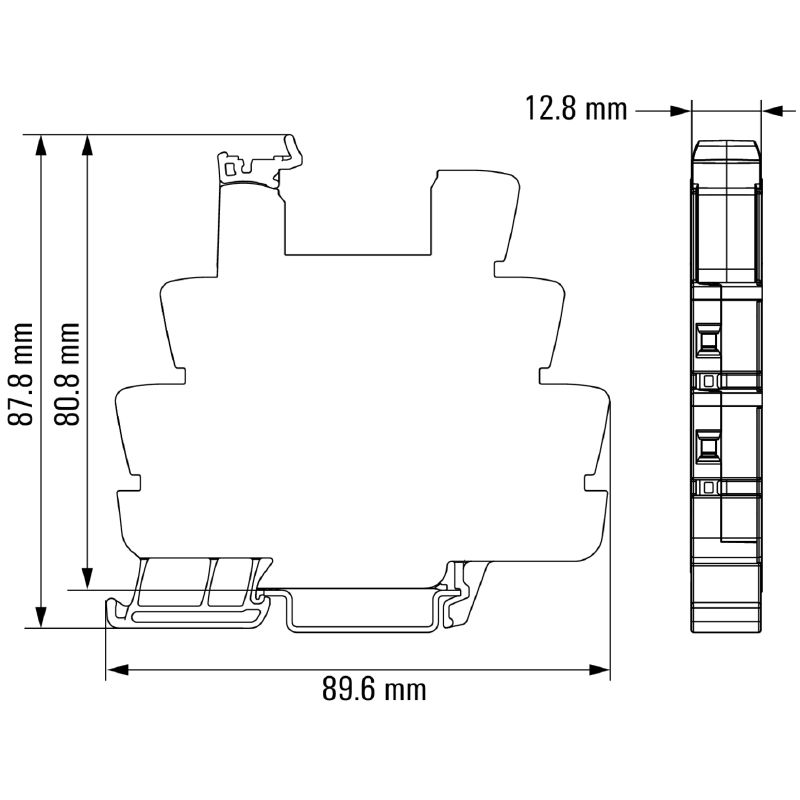

| Глубина | 87,8 mm |
| Глубина (дюймов) | 3,457 inch |
| Высота | 89,6 mm |
| Высота (в дюймах) | 3,528 inch |
| Ширина | 12,8 mm |
| Ширина (в дюймах) | 0,504 inch |
| Масса нетто | 48 g |
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -40 °C...60 °C |
| Влажность | Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Температура окружающей среды (рабочая), макс. | 60 °C |
| Сечение подсоединяемого провода AWG, мин. | AWG 26 |
| Сечение подсоединяемого провода AWG, макс. | AWG 14 |
| Тип провода |
жесткий медный провод
гибкий медный провод |
| Момент затяжки, макс. | 0,4 Nm |
| Уровень загрязнения | 2 |
| Сертификат № (cURus) | E223759 |
| Номинальное напряжение | 24…230 V UC ±10 % |
| Индикация состояния | Зеленый светодиод |
| Схема защиты | Выпрям. тока |
| Напряжение катушки запасного реле отличается от номинального управляющего напряжения | Да |
| Напряжение катушки запасного реле | 24 В DC |
| Номинальное напряжение переключения | 250 V AC |
| Непрерывный ток | 16 A |
| Макс. коммутируемое напряжение, AC | 250 V |
| Тип контакта | 1 Переключающий контакт |
| Рабочая высота |
≤ 2000 м
над уровнем моря |
| Рейка | TS 35 |
| Кнопка проверки доступна | Нет |
| Механический индикатор положения переключателя | Нет |
| Цветовой код | черный |
| Компонент с классом горючести UL94 |
|
| Номинальное напряжение | 300 V |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Геометрический зазор (вход-выход) | ≥ 6 мм |
| Электрическая прочность вход-выход | 3,51 кВдейств. /1 мин. |
| Тип развязки на входе и выходе | Усиленная изоляция |
| Тип развязки на соседних контактах | Базовая изоляция |
| Электрическая прочность относительно монтажной рейки | 3,51 кВдейств. / 1 мин. |
| Вид защиты | IP20 |
| Сертификат № (cURus) | E223759 |
| Метод проводного соединения | Винтовое соединение |
| Длина снятия изоляции Измерительное соединение | 8 mm |
| Момент затяжки, макс. | 0,4 Nm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm² |
| Диапазон зажима, мин. | 0,14 mm² |
| Диапазон зажима, макс. | 2,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Сечение подключаемого провода, одножильного, мин. | 0,14 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm² |
| Сечение подключаемого провода, одножильного, мин. (AWG) | AWG 26 |
| Сечение подключаемого провода, одножильного, макс. (AWG) | AWG 14 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,14 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, мин. (AWG) | AWG 26 |
| Сечение подключаемого провода, гибкого, макс. (AWG) | AWG 14 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,25 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 0,25 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 1 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Кабельный наконечник для обжима двух проводов, макс. | 1 mm² |
| Размер лезвия | Размер PH0 |
| Шаг в мм (P) | 5 mm |
| Одобрение / сертификат / документ о соответствии | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35809) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205647) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2662950000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2662950000) |
| Пользовательская документация | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| Сертификаты |    |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E223759 |
