Свойства

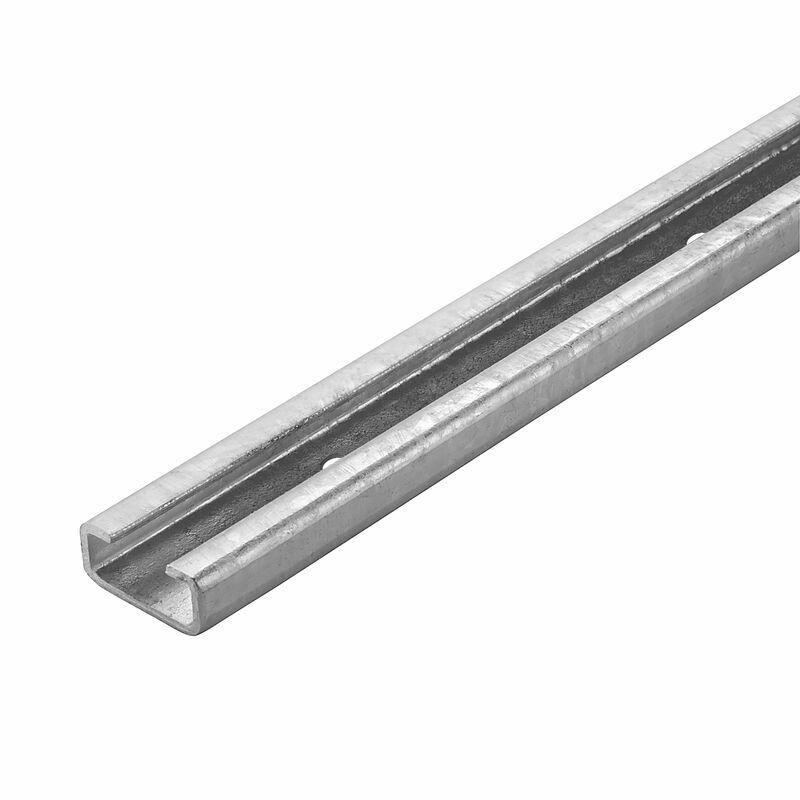

| Версия | Клеммная рейка, Монтажные рейки, Сталь, оцинкованный, Ширина: 2000 mm, Высота: 27 mm, Глубина: 12.5 mm, Ширина шлица: 9.00 mm, Длина шлица: 9.00 mm |
| Заказ № | 1802690000 |
| Тип | TS 27X12.5M/ST/F.ZN |
| GTIN (EAN) | 4032248257201 |
| Кол. | 2 |

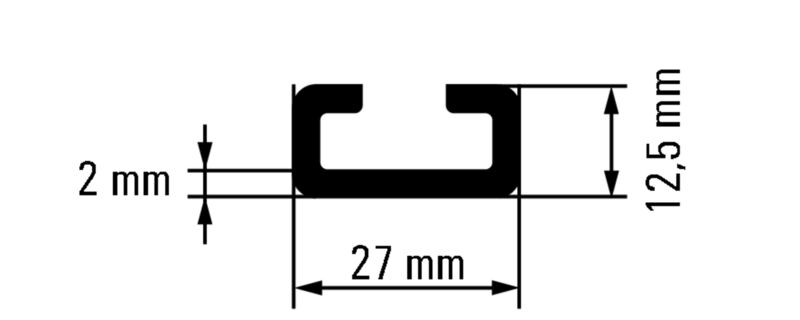

| Глубина | 12,5 mm |
| Глубина (дюймов) | 0,492 inch |
| Высота | 27 mm |
| Высота (в дюймах) | 1,063 inch |
| Ширина | 2 000 mm |
| Ширина (в дюймах) | 78,74 inch |
| Масса нетто | 50 g |
| Температура хранения | -25 °C...55 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Длина прорезей |
|
| Длина шлица | 9 mm |
| Зазор между прорезями |
|
| Материал | Сталь |
| Нормы | DIN EN 60715 |
| Поверхность | оцинкованный |

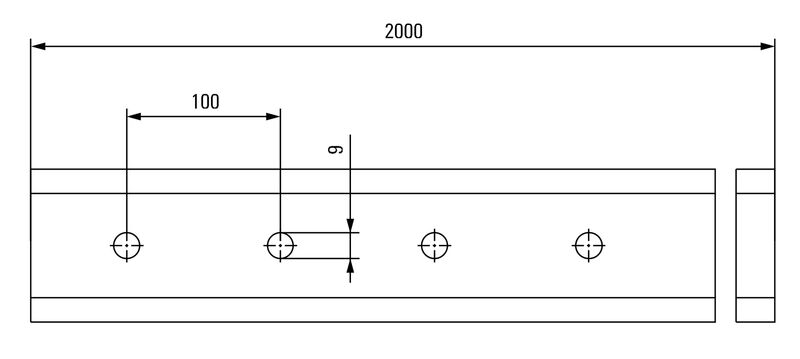

| Расстояние между отверстиями, межцентровое | 100 mm |
| Толщина | 2 mm |
| Указание по установке | Непосредственный монтаж |
| Ширина прорезей |
|
| Ширина шлица | 9 mm |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63938) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1802690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1802690000) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | Соответствовать |
Является принадлежностью
-
№ продукта:1752701001Упаковочная единица:10 Штука
Зажимная скоба, Зажимная скоба для присоединения экрана, Сталь
-
№ продукта:1752711001Упаковочная единица:10 Штука
Зажимная скоба, Зажимная скоба для присоединения экрана, Сталь
-
№ продукта:1752681001Упаковочная единица:10 Штука
Зажимная скоба, Зажимная скоба для присоединения экрана, Сталь
-
№ продукта:1752691001Упаковочная единица:10 Штука
Зажимная скоба, Зажимная скоба для присоединения экрана, Сталь
-
№ продукта:1403060000Упаковочная единица:1 Штука
Зажимная скоба, Зажимная скоба для присоединения экрана, PA 66 GF 30
-
№ продукта:1403070000Упаковочная единица:1 Штука
Зажимная скоба, Зажимная скоба для присоединения экрана, PA 66 GF 30
-
№ продукта:1403050000Упаковочная единица:1 Штука
Зажимная скоба, Зажимная скоба для присоединения экрана, PA 66 GF 30
