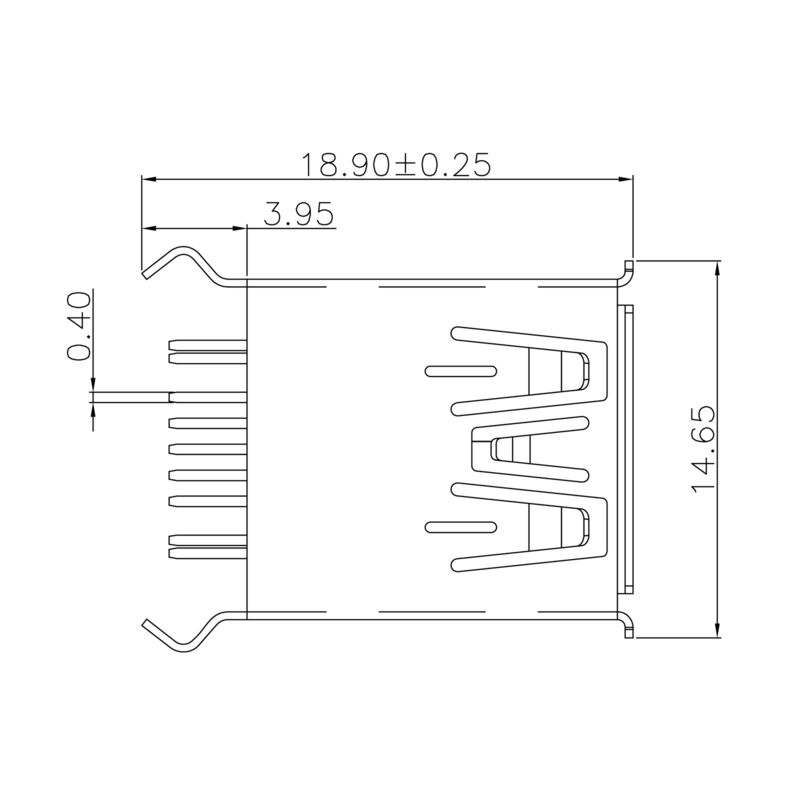

Габаритный чертеж
USB3.0A R1V 3.0N2 TY BL

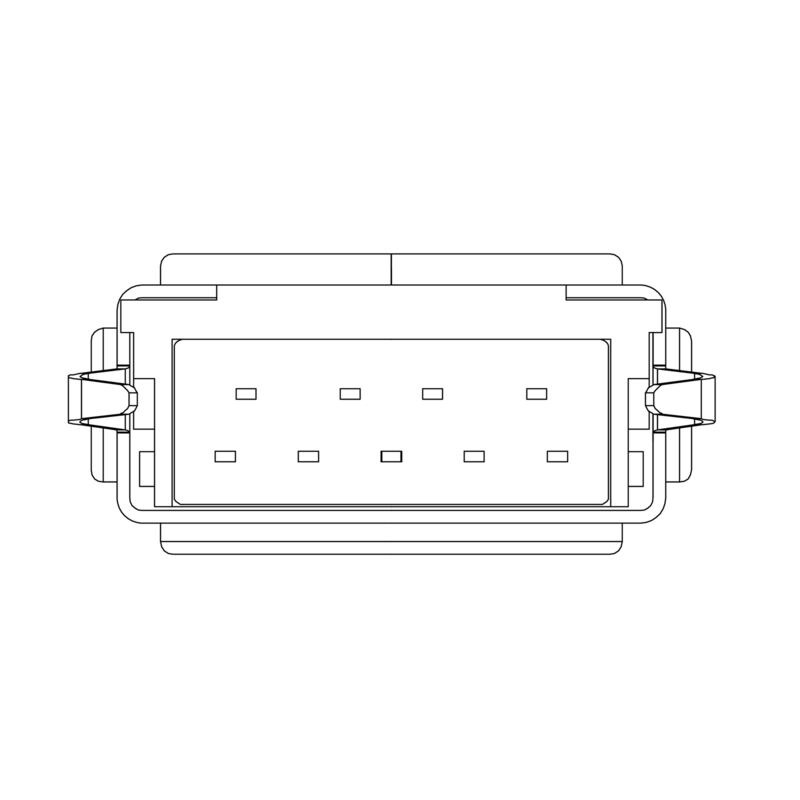

Габаритный чертеж
USB3.0A R1V 3.0N2 TY BL

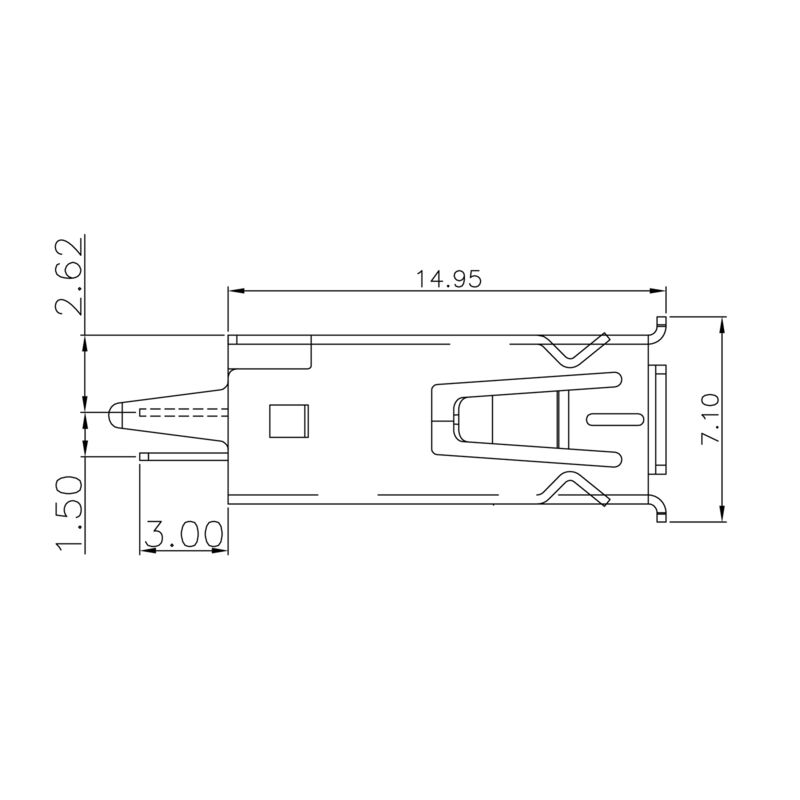

Габаритный чертеж
USB3.0A R1V 3.0N2 TY BL

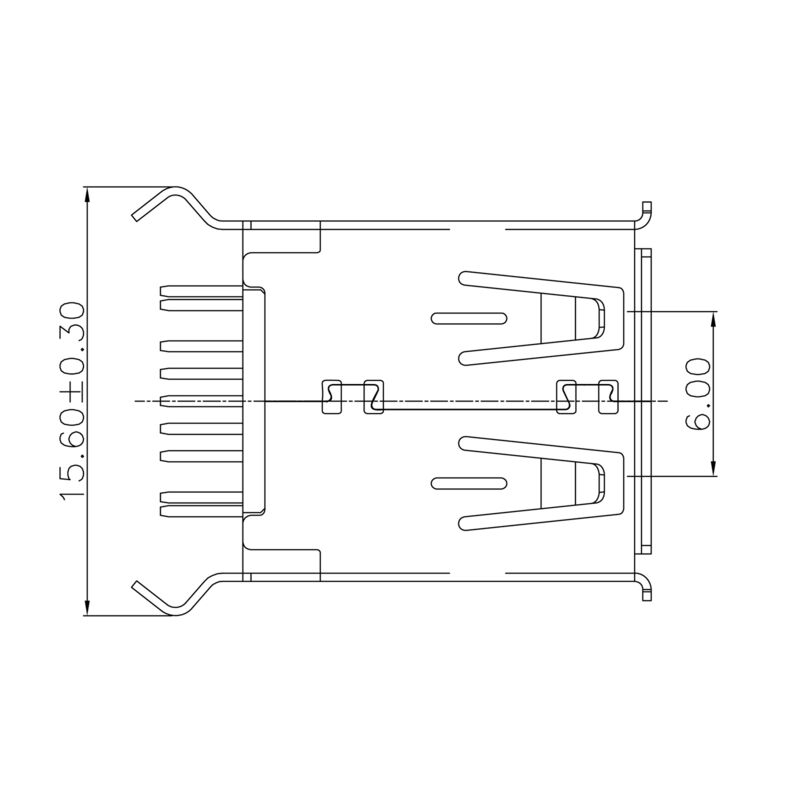

Габаритный чертеж
USB3.0A R1V 3.0N2 TY BL

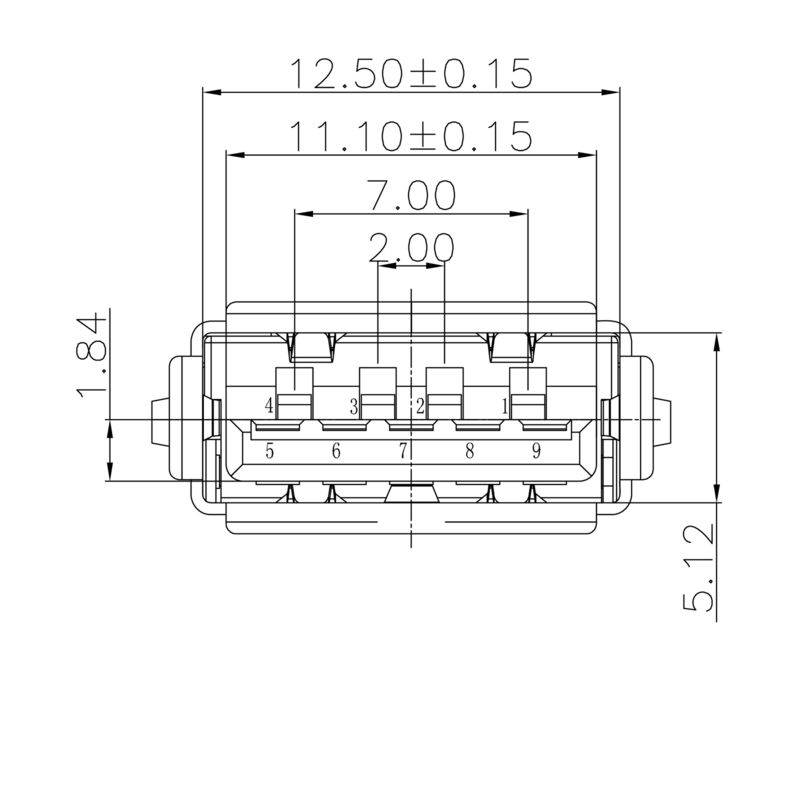

Габаритный чертеж
USB3.0A R1V 3.0N2 TY BL

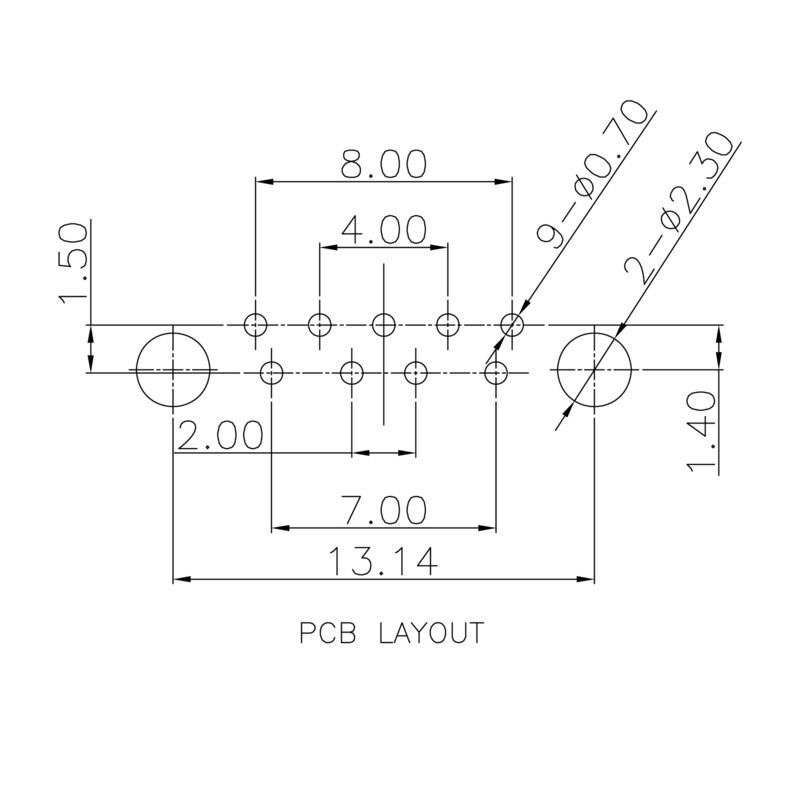

Чертеж PCB платы
USB3.0A R1V 3.0N2 TY BL
Условные обозначения

USB3.0A R1V 3.0N2 TY BL

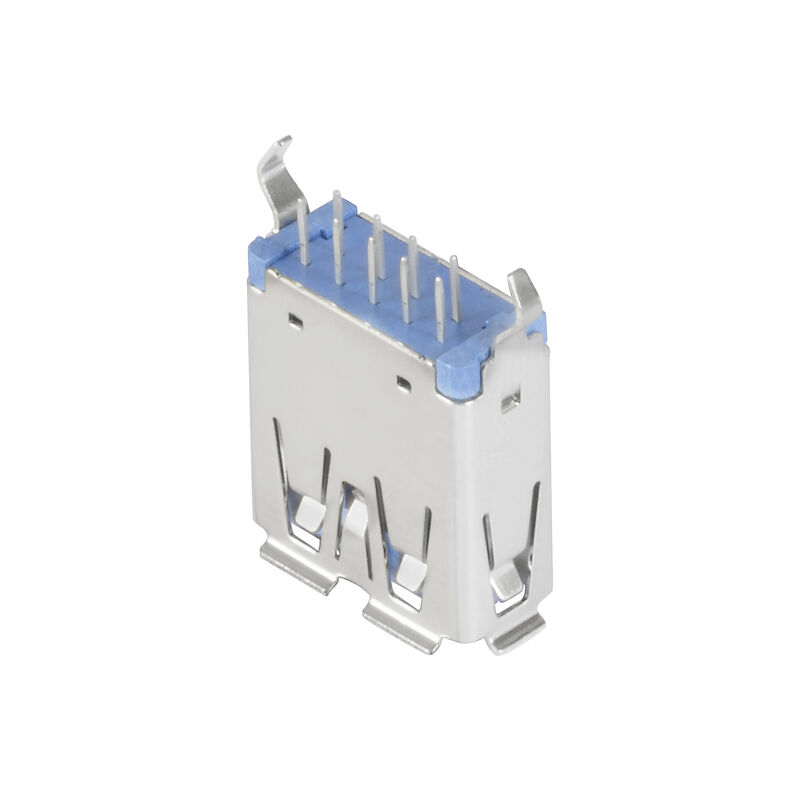

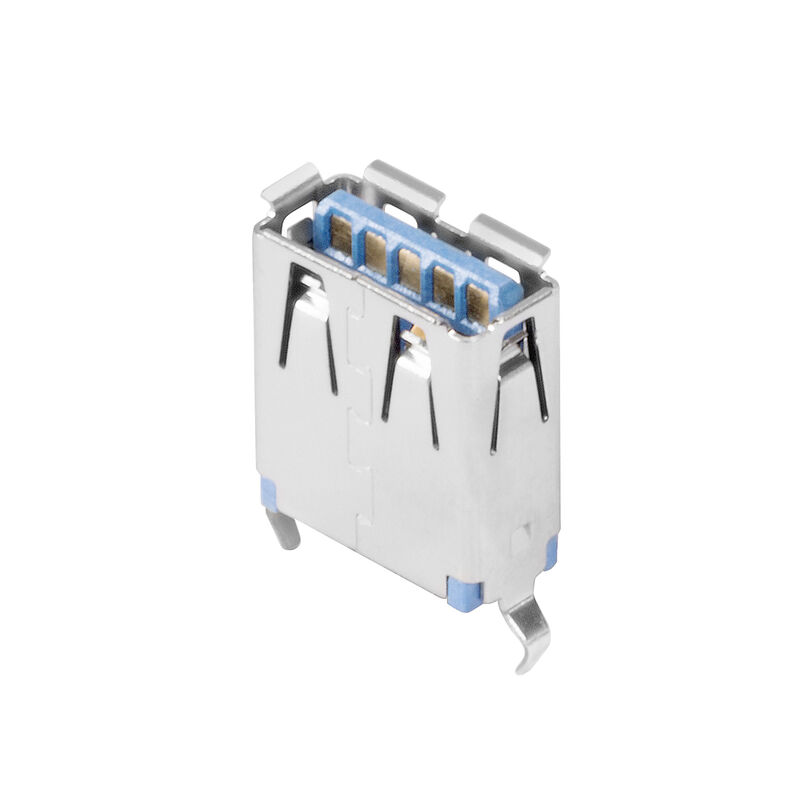

Данные OMNIMATE – штекер USB, Штекерный соединитель печатной платы, Тип A, 5 Гбит/с, Соединение THT/THR под пайку, 180°, Циклы коммутации: ≥ 1500, Шаг в мм (P): 2.00, Количество полюсов: 8, LCP, 30...80 µ" Ni / ≥ 30 µ" Au , Лоток (ручная сборка)

№ продукта 1549730000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Электрические свойства Данные о материалах Упаковка Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Данные OMNIMATE – штекер USB, Штекерный соединитель печатной платы, Тип A, 5 Гбит/с, Соединение THT/THR под пайку, 180°, Циклы коммутации: ≥ 1500, Шаг в мм (P): 2.00, Количество полюсов: 8, LCP, 30...80 µ" Ni / ≥ 30 µ" Au , Лоток (ручная сборка)
Заказ №
1549730000
Тип
USB3.0A R1V 3.0N2 TY BL
GTIN (EAN)
4050118356083
Кол.
500  Штука
Упаковка
Лоток (ручная сборка)

Размеры и массы

Глубина
7,1  mm
Глубина (дюймов)
0,28  inch
Высота
18,9  mm
Высота (в дюймах)
0,744  inch
Высота, мин.
14,95  mm
Ширина
14,65  mm
Ширина (в дюймах)
0,577  inch
Масса нетто
0,468  g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует
REACH SVHC
No SVHC above 0.1 wt%

Системные характеристики

LED
Нет
Боковая панель, свойства
Фланец под пайку
Вид защиты
IP20
Вид соединения
Гнездо
Выводы для экранирования
нет
Диаметр отверстия припойного ушка (D)
0,7  mm
Длина штифта для припайки (l)
3  mm
Допуск на расположение выводов под пайку
± 0,1 мм
Категория эксплуатационных характеристик
5 Гбит/с
Количество контактных штырьков на полюс
1
Количество полюсов
8
Материал экрана
Латунь
Монтаж
Тип A
USB 3.0
Монтаж на печатной плате
Соединение THT/THR под пайку
Поверхность экрана
никелированный
Размеры выводов под пайку
восьмиугольный
Серия изделия
Данные OMNIMATE – штекер USB
Скорость передачи
5 Гбит/с
Техпроцесс пайки
Пайка оплавлением сквозных отверстий (Reflow)
Пайка вручную
Пайка волной припоя
Угол вывода
180°
Циклы коммутации
≥ 1500
Шаг в дюймах (P)
0,079  "
Шаг в мм (P)
2  mm
Экранирование
Да

Электрические свойства

Номинальное напряжение
30  V
Номинальный ток
1,5 A
Прочность изоляции
≥ 1000 MΩ
Электрическая прочность, контакт / контакт
100 V AC

Данные о материалах

Изоляционный материал
LCP
Цветовой код
синий
Таблица цветов (аналогич.)
RAL 5012
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 500
Прочность изоляции
≥ 1000 MΩ
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Основной материал контактов
Фосфористая бронза
Материал контакта
Сплав меди
Поверхность контакта
Золото поверх никеля
Структура слоев штепсельного контакта
30...80 µ" Ni / ≥ 30 µ" Au
Температура хранения, мин.
-40  °C
Температура хранения, макс.
85  °C
Рабочая температура, мин.
-40  °C
Рабочая температура, макс.
85  °C

Упаковка

Упаковка
Лоток (ручная сборка)
Длина VPE
257  mm
VPE с
222  mm
Высота VPE
10  mm

Классификации

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
