电涌保护器VPU AC II 0 N-PE 305/65 Y
电涌保护器VPU AC II 0 N-PE 305/65 Y
开关符号
Schematic circuit diagram

电涌保护器VPU AC II 0 N-PE 305/65 Y

本产品即将下架。

替代产品: 2591190000

备用避雷器, 过压保护, TT nur für N-PE

商品编号 2659950000
下载技术数据页 工程支持 产品下载
配件 3 相关商品 9
审批 通用订货数据 尺寸和重量 温度 环保产品合规 额定数据UL 通讯联接参数 通用参数 绝缘参数（EN 50178） IEC / EN 额定数据 联接参数 电气数据 通用数据 保修 重要注意事项 产品图片 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E354261

通用订货数据

版本
备用避雷器, 过压保护, TT nur für N-PE
订货号
2659950000
类型
VPU AC II 0 N-PE 305/65 Y
GTIN (EAN)
4050118679397
数量
1 PC
交货状态
本产品即将停产。
最后下单日期
/Date(1780264800000)/
替代产品
[2591190000](~/p/2591190000)

尺寸和重量

深
64 mm
深度 (英寸)
2.52 inch
高度
45 mm
高度 (英寸)
1.772 inch
宽度
18 mm
宽度 (英寸)
0.709 inch
净重
40 g

温度

存储温度
-40 °C...85 °C
环境温度
-40 °C…85 °C
工作温度
-40 °C...85 °C
湿度
5 - 95% 相对湿度

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

额定数据UL

最高环境工作温度 (UL)
85 °C
额定电压 UN
240 V
VPR (N-PE)
1,000 V
MCOV (N-PE)
305 V
In
20 kA
目录册
SPD TYPE 1CA
最低环境工作温度 (UL)
-40 °C
cURus 证书号
E354261
电压类型
交流电

通讯联接参数

联接类型
PUSH IN

通用参数

光学功能显示
绿= 正常; 红 = 放电器有缺陷 - 替换
工作海拔
≤ 4000 m
类型
过压保护
类型
安装外壳；1 TE
行业
能源分配
防护等级
IP20 (安装后)
阻燃等级符合 UL 94
V-0
颜色编码
蓝色

绝缘参数（EN 50178）

污染等级
2
过压等级
III

IEC / EN 额定数据

EN 61643-11等级
T2
T3
SPD 类型
T2
低电压网络
TT nur für N-PE
保护级别 Up ，当电流为 IN (N-PE)
≤ 1.5 kV
保险装置
100 A gL
无需保险装置 ≤315 A gG
信号触点
否
响应时间/回退时间
≤ 100 ns
回路数
1
放电电流 In (8/20µs) N-PE
40 kA
放电电流 In (8/20µs) 导线-PE
40 kA
放电电流 I最大 (8/20µs) N-PE
65 kA
放电电流 I最大 (8/20µs) 线-PE
65 kA
放电电流（III 型）
3 kA
暂态过电压（过压）
1,200 V
最低频率
50 Hz
最大持续电压 (N / PE)
305 V
最高频率
60 Hz
标准
IEC61643-11, EN61643-11
UL 1449
IEC 61643-11
EN 61643-11
漏电流（标称电压）
0.1 µA
电压类型
交流电
短路时电流值 ISCCR
0.1 kA
符合IEC 61643-11要求
II级
III级
组合脉冲 UOC
6 kV
能量配合 (≤10 m)
类型 II
类型 III
集成备用保险丝
无
额定电压（交流）
230 V

联接参数

剥线长度
18 mm
联接类型
插拔联接
螺钉联接
单股导线的最小压接面积
1.5 mm²
单股导线最大截面
35 mm²
细绞合导线最大接口横截面
25 mm²

电气数据

电压类型
交流电

通用数据

回路数
1
防护等级
IP20 (安装后)
颜色编码
蓝色

保修

质保期
5年

重要注意事项

产品信息

只适用于配电变压器接地与用户端接地相连的 IT 电力系统（RE=IEC 60634-4-44:2018 图 44.A1 中的 RA）。

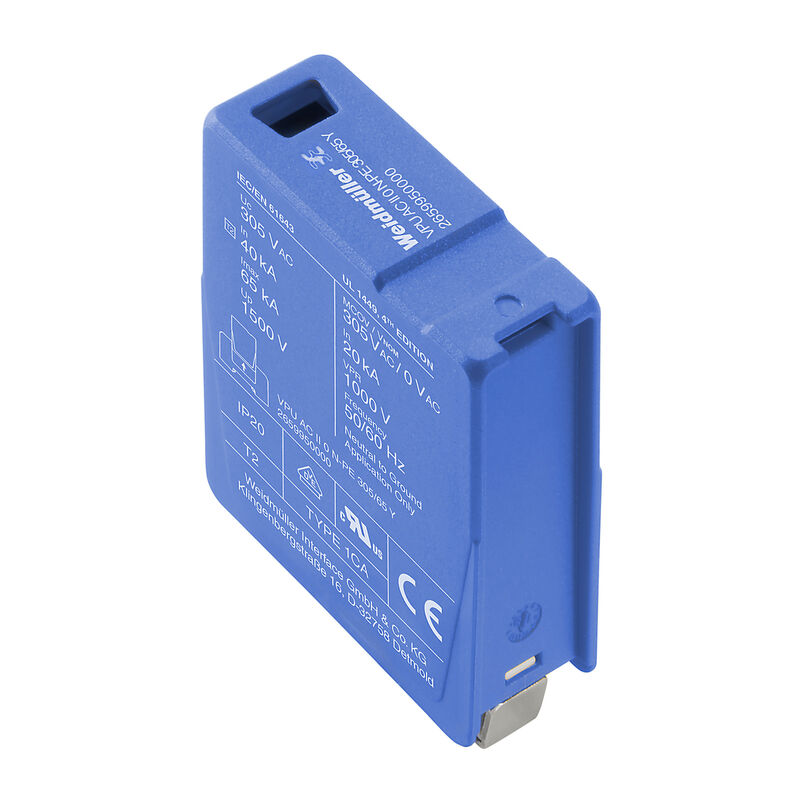

产品图片

图片标题-02
产品图片
图片签名-02
Abb.ähnlich

分类

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
