Свойства
| Версия | Защита от перенапряжения - измерение, управление, регулировка, Защита от перенапряжения для контрольных и измерительных устройств, UP(L/N-PE) ≤ 1870 V |
| Заказ № | 1066490000 |

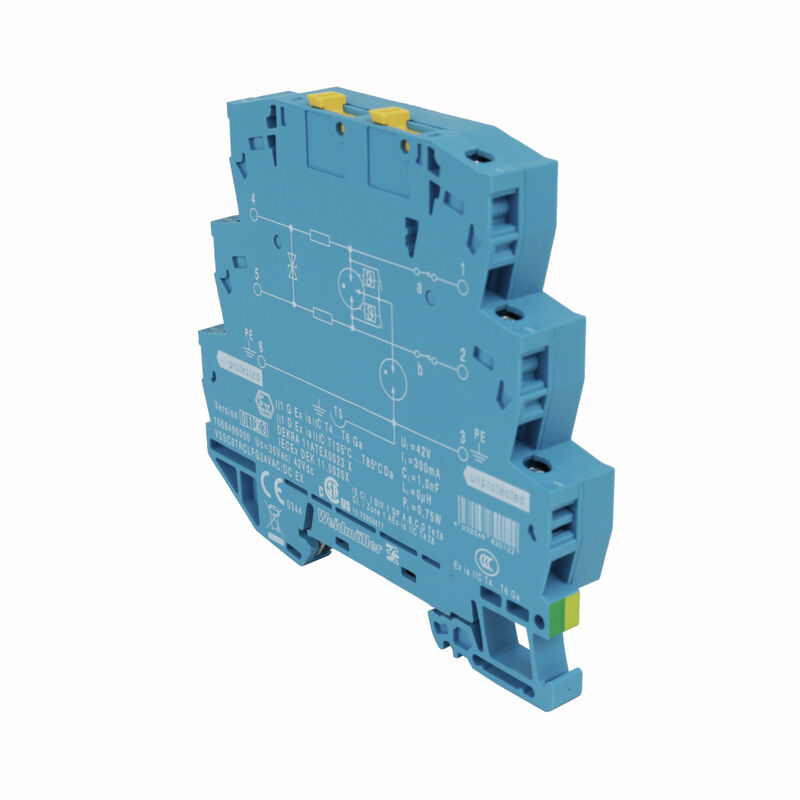

| Тип | VSSC6TRCLFG24VAC/DC EX |
| GTIN (EAN) | 4032248820122 |
| Кол. | 1 Штука |
| Глубина | 81 mm |
| Глубина (дюймов) | 3,189 inch |
| Высота | 88,5 mm |
| Высота (в дюймах) | 3,484 inch |
| Ширина | 12,4 mm |
| Ширина (в дюймах) | 0,488 inch |
| Масса нетто | 60,6 g |
| Температура хранения | -40 °C...80 °C |
| Рабочая температура | -40 °C...70 |
| Влажность | 5...96 % |
| SIL согласно IEC 61508 | 3 |
| MTTF | 3 936 a |
| SFF | 93,28 % |
| λges | 29 |
| PFH в 1*10-9 1/ч | 1.95 |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Маркировка ATEX, пыль | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| Маркировка ATEX, газ | II 1 G Ex ia IIC T4… T6 Ga |
| Маркировка IECEx, пыль | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| Маркировка IECEx, газ | II 1 G Ex ia IIC T4… T6 Ga |
| Входная мощность, макс. PI | 0.75 W |
| Входное напряжение, макс. Ui | 42 V |
| Внутренняя емкость, макс. Cвн. | 2 nF |
| Внутренняя индуктивность, макс. LI | 0 µH |
| Температурный класс T4/135 °C (-40 °C... +120 °C) li | 300 mA |
| Температурный класс Т5/100°С (-40 ° С... +85 °C) li | 300 mA |
| Температурный класс Т6/85 °С (-40 °С... +70 °C) li | 300 mA |
| Внутренняя емкость, макс. Cвн. | 1 nF |
| Внутренняя индуктивность, макс. Lвн. | 0 µH |
| Входное напряжение, макс. Uвх. | 42 V |
| Входной ток, макс. Iвх. | 300 mA |
| Группа газа D | IIA |
| Группа газа С | IIB |
| Группы газа А, В | IIC |
| Вид защиты | IP20 |
| Возможность проверки | Функциональный винт с адаптером тестового разъема, соединение 1, 2, 4, 5 |
| Исполнение | Защита от перенапряжения для контрольных и измерительных устройств |
| Класс пожаростойкости UL 94 | V-0 |
| Конструкция | Вывод |
| Оптическая индикация работы | Нет |
| Рейка | TS 35 |
| Сегмент | Измерение – управление – регулировка |
| Функция размыкания | Да |
| Цветовой код | Светло-синий |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Вносимые потери | 250 MHz |
| Входное напряжение, макс. Ui | 42 V |
| Диэлектрическая прочность плавающего заземления по отношению к проводнику PE | ≥ 500 V |
| Импульсный ток сопротивления C2 | 2.5 kA 8/20 µs 5 kV 1.2/50 µs |
| Импульсный ток сопротивления C3 | 50 A 10/1000 μs |
| Импульсный ток сопротивления D1 | 0,5 kA 10/350 μs |
| Испытательный разрядный ток, Iимп (10/350 мкс) провод - защитное заземление | 0,5 кА |
| Испытательный разрядный ток, Iимп (10/350 мкс) | 0,5 кА |
| Класс требований согласно IEC 61643-21 |
C2
C3 D1 |
| Количество полюсов | 1 |
| Макс. продолжительное напряжение, Uc (AC) | 30 V |
| Макс. продолжительное напряжение, Uc (DC) | 42 В |
| Номинальное напряжение (AC) | 24 V |
| Номинальное напряжение (DC) | 34 В |
| Номинальный ток, IN | 300 mA |
| Нормы |
IEC61643-21:2009
DIN EN 60079-0.2009 DIN EN 60079-26:2007 DIN EN 61241-11:2006 HART-compatible |
| Объемное сопротивление | 1,8 Ом 10 % |
| Разрядный ток, Iн (8/20 мкс), провод – защ. заземление (PE) | 2.5 kA |
| Разрядный ток, Iн (8/20 мкс), провод – провод | 2.5 kA |
| Способность сброса разряда | ≤ 20 ms |
| Тип напряжения | DC |
| Тип отказа при перегрузке | Режим 2 |
| Ток утечки, Iмакс. (8/20 мкс), провод – защ. заземление (PE) | 5 kA |
| Ток утечки, Iмакс. (8/20 мкс), провод – провод | 5 kA |
| Ток утечки, макс. (8/20 мкс) | 10 kA |
| Уровень защиты UP (тип.) | ≤ 1870 V |
| Уровень защиты от перенапряжений UP жила - жила | 90 V |
| Уровень защиты со стороны выхода, предварительная проводка 1 кВ/µс, типичный | 70 V |
| Характеристики передачи сигнала (-3 дБ) | 270 Mhz |
| Сертификат GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Длина зачистки изоляции | 10 mm |
| Вид соединения | Винтовое соединение |
| Момент затяжки, мин. | 0,5 Nm |
| Момент затяжки, макс. | 0,8 Nm |
| Диапазон зажима, мин. | 0,5 mm² |
| Диапазон зажима, макс. | 4 mm² |
| Сечение подключаемого провода, одножильного, мин. | 0,5 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 6 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Тип напряжения | DC |
| Количество полюсов | 1 |
| Вид защиты | IP20 |
| Цветовой код | Светло-синий |
| Маркировка ATEX, пыль | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| Маркировка ATEX, газ | II 1 G Ex ia IIC T4… T6 Ga |
| Сертификат ATEX | [ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf) |
| Сертификат IECEx | [IECEX Zertifikat](@delete@) |
| Маркировка IECEx, пыль | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| Маркировка IECEx, газ | II 1 G Ex ia IIC T4… T6 Ga |
| Сертификат cUL | [cUL Certificate](pdf/VSSC.PDF) |
| Сведения об изделии | Режим 2: Состояние, при котором часть блока SPD, ограничивающая напряжение, была короткозамкнута из-за очень низкого сопротивления внутри SPD. Линия находится в нерабочем состоянии, но измерительное оборудование по-прежнему защищено посредством короткого замыкания. |
| Одобрение / сертификат / документ о соответствии |
[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313324)
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86288) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60186) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1066490000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1066490000) |
| Пользовательская документация |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338)
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_49596) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Подробная спецификация | Защита от перенапряжений в одной части, модуль клеммной рейки шириной 12,4 мм для плавающей земли, сигнальная схема 48 В UC в искробезопасном исполнении с использованием 2-проводной технологии Здесь может обеспечиваться защита токовой петли с макс. 0,6 А. Возможность размыкания каждого сигнального канала с помощью размыкателя. При подключении клеммы создается одновременно искровой промежуток на высокоимпедансное заземление между клеммной рейкой ("корпусом") и опорным потенциалом ("землей") цепи защиты. Оптическая идентификация клеммы, исходя из типа цепи защиты и уровня напряжения. Возможность этикетирования клемм. |
| Краткая спецификация | Защита от перенапряжений в одной части, модуль клеммной рейки шириной 12,4 мм для защиты от искр, ведомая сигнальная схема с плавающей землей, с 2-проводной технологией и общим проводом. Возможность размыкания каждого сигнального канала с помощью размыкателя. Версия: 48 В UC |
| Сертификаты |      |
| ROHS | Соответствовать |
