Свойства

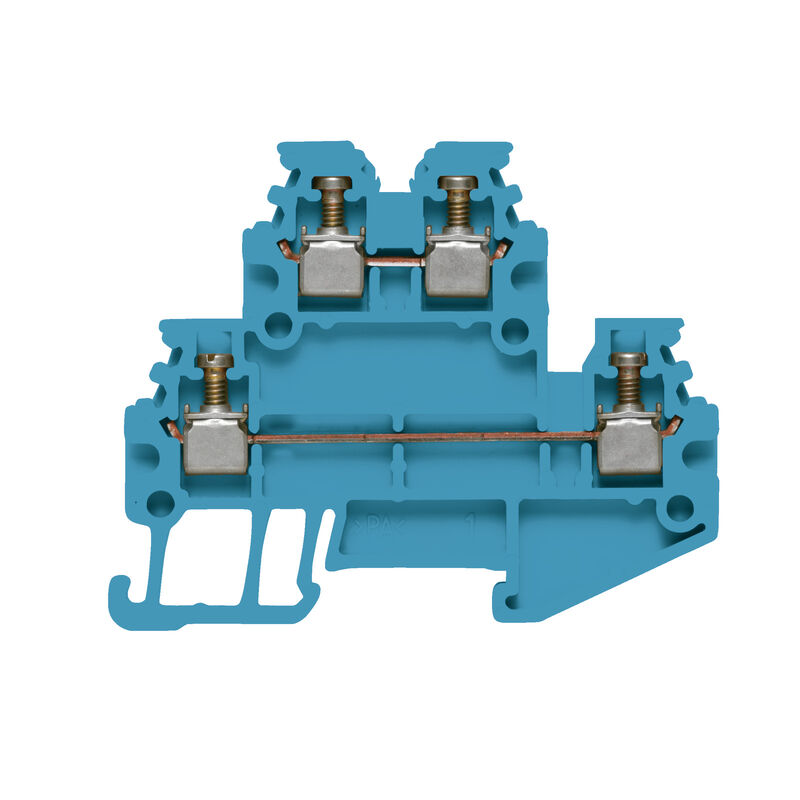

| Версия | Многоуровневая модульная клемма, Винтовое соединение, синий, 1.5 mm², 400 V, 400 V, Количество соединений: 4, Количество уровней: 2, TS 15, V-0, Материал Wemid |
| Заказ № | 1754180000 |
| Тип | WDK 1.5/R3.5 BL |
| GTIN (EAN) | 4032248020768 |
| Кол. | 100 Штука |
| Глубина | 37,5 mm |
| Глубина (дюймов) | 1,476 inch |
| Высота | 46,5 mm |
| Высота (в дюймах) | 1,831 inch |
| Ширина | 3,5 mm |
| Ширина (в дюймах) | 0,138 inch |
| Масса нетто | 4,22 g |
| Температура хранения | -25 °C...55 °C |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | синий |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO15ATEX1346U |
| Сертификат № (IECEX) | IECEXULD15.0003U |
| Макс. напряжение (ATEX) | 275 V |
| Ток (ATEX) | 15 A |
| Поперечное сечение провода, макс. (ATEX) | 1.5 mm² |
| Макс. напряжение (IECEX) | 275 V |
| Ток (IECEX) | 15 A |
| Поперечное сечение провода, макс. (IECEX) | 1.5 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение |
Винтовое соединение
для вставной перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 2 |
| Количество уровней | 2 |
| Количество контактных гнезд на уровень | 2 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 15 |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 0,75 mm² |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 1,5 mm² |
| Тип соединения, дополнительное соединение | Винтовое соединение |
| Вид соединения | Винтовое соединение |
| Вид соединения 2 | Винтовое соединение |
| Диапазон зажима, макс. | 1,5 mm² |
| Диапазон зажима, мин. | 0,13 mm² |
| Длина зачистки изоляции | 7 mm |
| Зажимной винт | M 2 |
| Калибровая пробка согласно 60 947-1 | A1 |
| Количество соединений | 4 |
| Момент затяжки, макс. | 0,3 Nm |
| Момент затяжки, мин. | 0,3 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,4 x 2,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс D (CSA) | 300 V |
| Поперечное сечение провода, макс. (CSA) | 14 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 12400-398 |
| Ток, разм. D (CSA) | 10 A |
| Смещение TS 15 | 13,5 mm |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Рейка | TS 15 |
| Расчетное сечение | 1,5 mm² |
| Номинальное напряжение | 400 V |
| Номинальное напряжение пост. тока | 400 V |
| Номинальный ток | 16 A |
| Ток при макс. проводнике | 16 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,83 mΩ |
| Номинальное импульсное напряжение | 4 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,56 W |
| Степень загрязнения | 3 |
| Напряжение, класс B (UR) | 300 V |
| Напряжение, класс D (UR) | 300 V |
| Напряжение, разм. B | 15 A |
| Разм. провода Заводская электропроводка, макс. (UR) | 14 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 14 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 26 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. D | 10 A |
| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
| Одобрение / сертификат / документ о соответствии |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35846)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253965) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76893) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_81789) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89270) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89274) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178479) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253966) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37556) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63422) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1754180000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1754180000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1754180000&norm=0) |
| Пользовательская документация |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI WDK-WPE 1,5 R3,5](https://mdcop.weidmueller.com/mediadelivery/asset/900_102980) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Сертификаты |          |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UR) | E60693 |
