Свойства

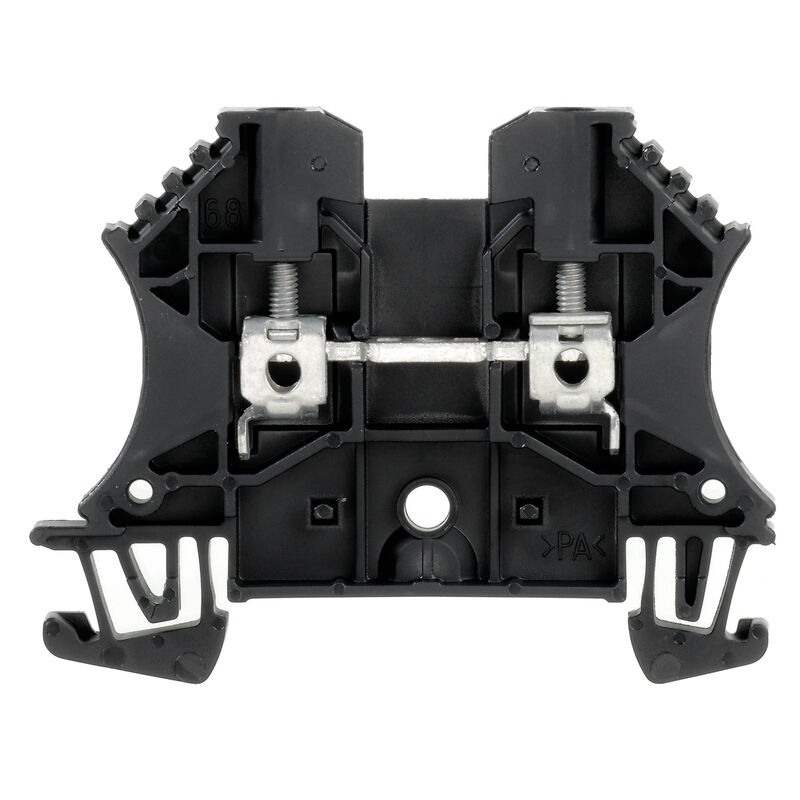

| Версия | Проходная клеммная колодка, Винтовое соединение, черный, 2.5 mm², 24 A, 800 V, Количество соединений: 2, Количество уровней: 1, TS 35, V-0, Материал Wemid, 130 °C |
| Заказ № | 1020010000 |
| Тип | WDU 2.5 SW |
| GTIN (EAN) | 4008190297749 |
| Кол. | 100 Штука |
| Глубина | 46,5 mm |
| Глубина (дюймов) | 1,831 inch |
| Высота | 60 mm |
| Высота (в дюймах) | 2,362 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 7,47 g |
| Температура хранения | -25 °C...55 °C |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | черный |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO14ATEX1338U |
| Сертификат № (IECEX) | IECEXULD14.0005U |
| Макс. напряжение (ATEX) | 690 V |
| Ток (ATEX) | 24 A |
| Поперечное сечение провода, макс. (ATEX) | 2.5 mm² |
| Макс. напряжение (IECEX) | 690 V |
| Ток (IECEX) | 24 A |
| Поперечное сечение провода, макс. (IECEX) | 2.5 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение |
Винтовое соединение
для вставной перемычки для привинчиваемой перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 1,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 1,5 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, макс. | 1,5 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, мин. | 0,5 mm² |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| Тип соединения, дополнительное соединение | Винтовое соединение |
| Величина момента затяжки для электрической отвертки, тип DMS | 1 |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,05 mm² |
| Длина зачистки изоляции | 10 mm |
| Зажимаемый проводник |
|
| Зажимной винт | M 2,5 |
| Кабельный наконечник для обжима двух проводов, макс. | 1,5 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 0,8 Nm |
| Момент затяжки, мин. | 0,4 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс C (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 12 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-1057876 |
| Ток, разм. C (CSA) | 20 A |
| Смещение TS 35 | 29 mm |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Рейка | TS 35 |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 800 V |
| Номинальное напряжение пост. тока | 800 V |
| Номинальный ток | 24 A |
| Ток при макс. проводнике | 32 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Степень загрязнения | 3 |
| Напряжение, класс B (UR) | 600 V |
| Напряжение, класс C (UR) | 600 V |
| Напряжение, разм. B | 25 A |
| Разм. провода Заводская электропроводка, макс. (UR) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 30 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 28 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. С | 25 A |
| Одобрение / сертификат / документ о соответствии |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35427)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37609) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152186) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59574) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1020010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1020010000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1020010000&norm=0) |
| Пользовательская документация |
[NTI WDU/WPE 2.5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35397)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Сертификаты |                 |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UR) | E60693 |
| Сертификат № (cURusEX) | E184763 |
