Свойства

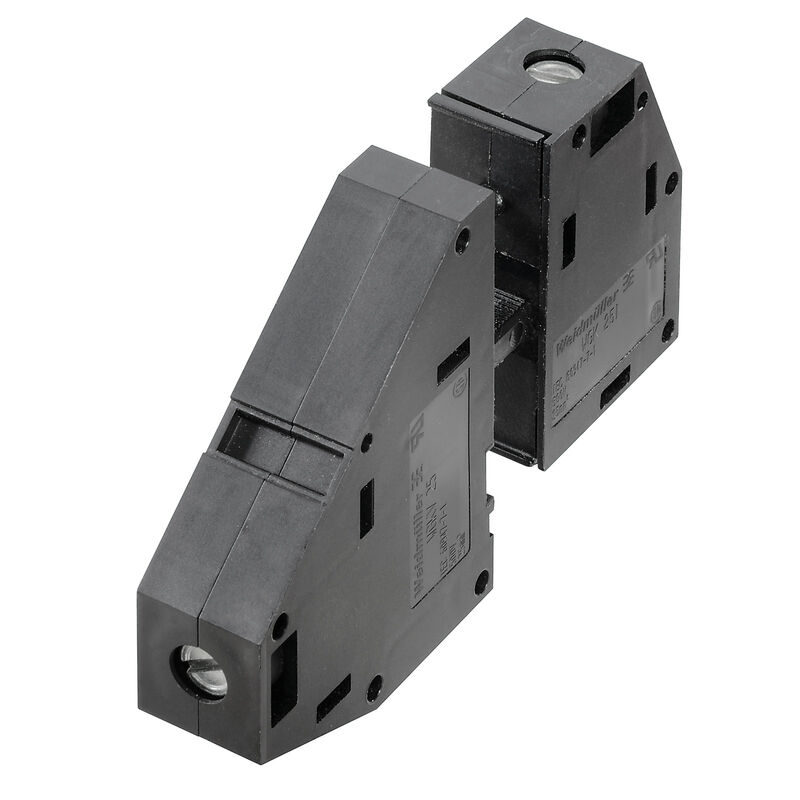

| Версия | OMNIMATE Power — серия WGK, Проходная клемма, Расчетное сечение: 25 mm², Wemid (PA), Непосредственный монтаж, Проходной (втулка) |
| Заказ № | 2444820000 |
| Тип | WGKV 25 GY BX |
| GTIN (EAN) | 4050118494112 |
| Кол. | 25 Штука |
| Продуктное отношение |
IEC: 690 V / 101 A / 6 - 35 mm² UL: 600 V / 100 A / AWG 10 - AWG 3 |
| Упаковка | Ящик |

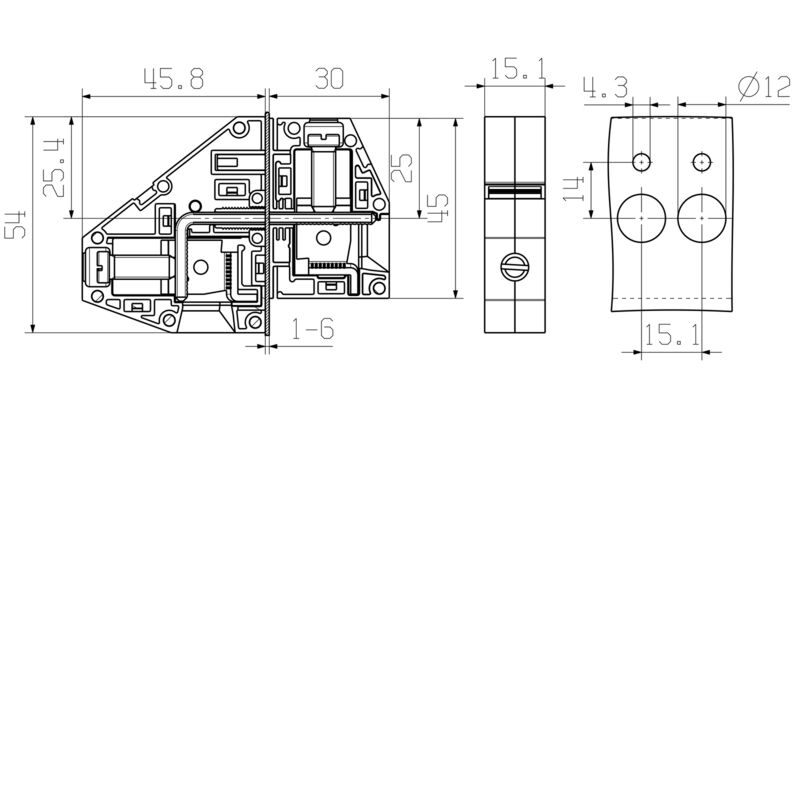

| Высота | 54 mm |
| Высота (в дюймах) | 2,126 inch |
| Высота, мин. | 54 mm |
| Ширина | 15,1 mm |
| Ширина (в дюймах) | 0,594 inch |
| Длина | 15,1 mm |
| Длина (в дюймах) | 0,594 inch |
| Масса нетто | 67,08 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Серия изделия | OMNIMATE Power — серия WGK |
| Метод проводного соединения | Винтовое соединение |
| Направление вывода кабеля | 90°/270° |
| Количество полюсов | 1 |
| Количество полюсных рядов | 1 |
| Монтаж силами заказчика | Нет |
| Лезвие отвертки | 1,2 x 6,5 |
| Момент затяжки, мин. | 4 Nm |
| Момент затяжки, макс. | 4,5 Nm |
| Зажимной винт | M 6 |
| Длина зачистки изоляции | 18 mm |
| Защита от прикосновения согласно DIN VDE 0470 | IP 20 |
| Вид защиты | IP20 |
| Тип соединения 1 | Винтовая зажимная клетка |
| Вид соединения 2 | Винтовое соединение |
| Изоляционный материал | Wemid (PA) |
| Цветовой код | серый |
| Таблица цветов (аналогич.) | RAL 7035 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 120 °C |
| Температурный диапазон монтажа, мин. | -25 °C |
| Температурный диапазон монтажа, макс. | 120 °C |
| Диапазон зажима, мин. | 4 mm² |
| Диапазон зажима, макс. | 35 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 10 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 3 |
| Одножильный, мин. H05(07) V-U | 6 mm² |
| Одножильный, макс. H05(07) V-U | 16 mm² |
| Многожильный, мин. H07V-R | 10 mm² |
| многожильный, макс. H07V-R | 35 mm² |
| Гибкий, мин. H05(07) V-K | 10 mm² |
| Гибкий, макс. H05(07) V-K | 25 mm² |
| С наконечником DIN 46 228/4, мин. | 4 mm² |
| С наконечником DIN 46 228/4, макс. | 25 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин. | 4 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс. | 25 mm² |
| Зажимаемый проводник |
|
| Текст ссылки |
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) |
| пройдены испытания по стандарту | IEC 60664-1 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 101 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 101 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 690 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 6 kV |
| Номинальное напряжение (группа использования B/CSA) | 600 V |
| Номинальное напряжение (группа использования C/CSA) | 600 V |
| Номинальное напряжение (группа использования D/CSA) | 300 V |
| Номинальный ток (группа использования B/CSA) | 100 A |
| Номинальный ток (группа использования C/CSA) | 100 A |
| Номинальный ток (группа использования D/CSA) | 10 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 10 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 3 |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 600 V |
| Номинальное напряжение (группа использования C/UL 1059) | 600 V |
| Номинальное напряжение (группа использования D/UL 1059) | 300 V |
| Номинальный ток (группа использования B/UL 1059) | 100 A |
| Номинальный ток (группа использования C/UL 1059) | 100 A |
| Номинальный ток (группа использования D/UL 1059) | 10 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 10 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 3 |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Упаковка | Ящик |
| Длина VPE | 295 mm |
| VPE с | 136 mm |
| Высота VPE | 61 mm |
| Примечания |
• Зазоры и длину пути тока утечки к другим компонентам следует рассчитывать в соответствии с отраслевым стандартом. Этого можно доиться в устройстве путём полной герметизации или использования дополнительных проставок. • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • Цвета: SW = черный; GN/YL = зеленый/желтый; GY = серый • Дополнительные варианты по запросу • WGK: номинальное напряжение — пластиковые стенки: 1 – 6 мм = 800 В; металлические стенки: 1 – 4 мм = 800 В; металлические стенки: 4 – 6 мм = 690 В • WGKV: номинальное напряжение — пластиковые стенки: 1 – 6 мм = 800 В; металлические стенки: 1 – 4 мм = 800 В; металлические стенки: 4 – 6 мм = 690 В • WGK: номинальное напряжение — пластиковые стенки: 1–6 мм = 800 В; металлические стенки: 1 - 2,5 мм = 800 В; металлические стенки: 2,5 – 4 мм = 690 В; металлические стенки: 4 – 6 мм = 500 В • Для проводов, содержащих более 19 жил, необходимо использовать кабельные наконечники. • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
| Одобрение / сертификат / документ о соответствии | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50359) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2444820000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC001283 |
| ETIM 7.0 | EC001283 |
| ETIM 8.0 | EC001283 |
| ETIM 9.0 | EC001283 |
| ECLASS 9.0 | 27-14-11-34 |
| ECLASS 9.1 | 27-14-11-34 |
| ECLASS 10.0 | 27-14-11-34 |
| ECLASS 11.0 | 27-14-11-34 |
| ECLASS 12.0 | 27-14-11-34 |
| ECLASS 13.0 | 27-14-11-34 |
| ECLASS 14.0 | 27-14-11-34 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
