Свойства
| Заказ № | 2899260000 |

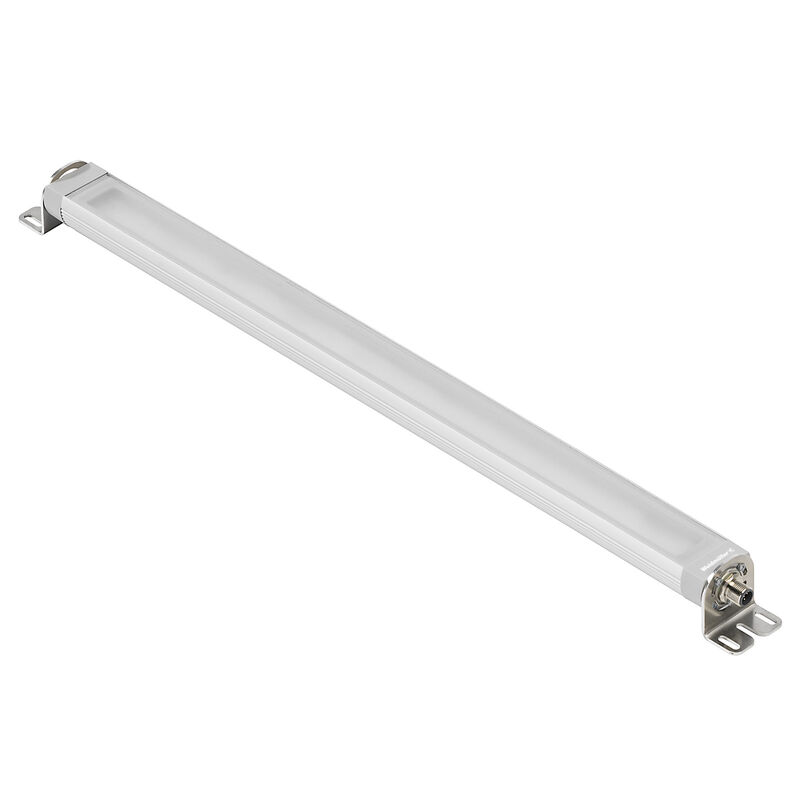

| Тип | WIL-LXXXX-RXSS-5700-X540-M12D-X0 |
| GTIN (EAN) | 4064675906315 |
| Кол. | 1 Штука |
| 40 mm | |
| Глубина (дюймов) | 1,575 inch |
| Высота | 42 mm |
| Высота (в дюймах) | 1,654 inch |
| Ширина | 540 mm |
| Ширина (в дюймах) | 21,26 inch |
| Масса нетто | 703 g |
| Рабочая температура | -20 - 45°C |
| Исполнение | Вилка, прямая - Гнездо, прямое |
| Соединительная резьба | M12/M12 |
| Количество полюсов | 5 |
| Кодировка | A-кодировка |
| Момент затяжки | 0,8 Nm |
| Светодиодный модуль является прикрепляемым | да |
| Количество прикрепляемых светодиодных модулей, макс. | 4 piece |
| Монтаж |
Контакт 1: управление, белый LED, 24 В пост. тока
Контакт 2: NC Контакт 3: GND(-) Контакт 4: NC Контакт 5: NC |
| Номинальное напряжение | 24 V DC |
| Номинальный ток | 554.2 mA |
| Мощность | 13.3 W |
| Возможность регулировки яркости | Да |
| Вид соединения |
Штыревой разъем
Гнездо |
| Форма светодиодного модуля | Круглый |
| Электронное оборудование на подвижном составе | Нет |
| Цвет света (ССТ) |
5700K
White |
| Ток на освещение | 1 367 lm |
| Угол испускания | 100 ° |
| Уровень освещенности | 503 lux |
| Срок службы | 60.000 h |
| Вид монтажа | Крепление на винтах |

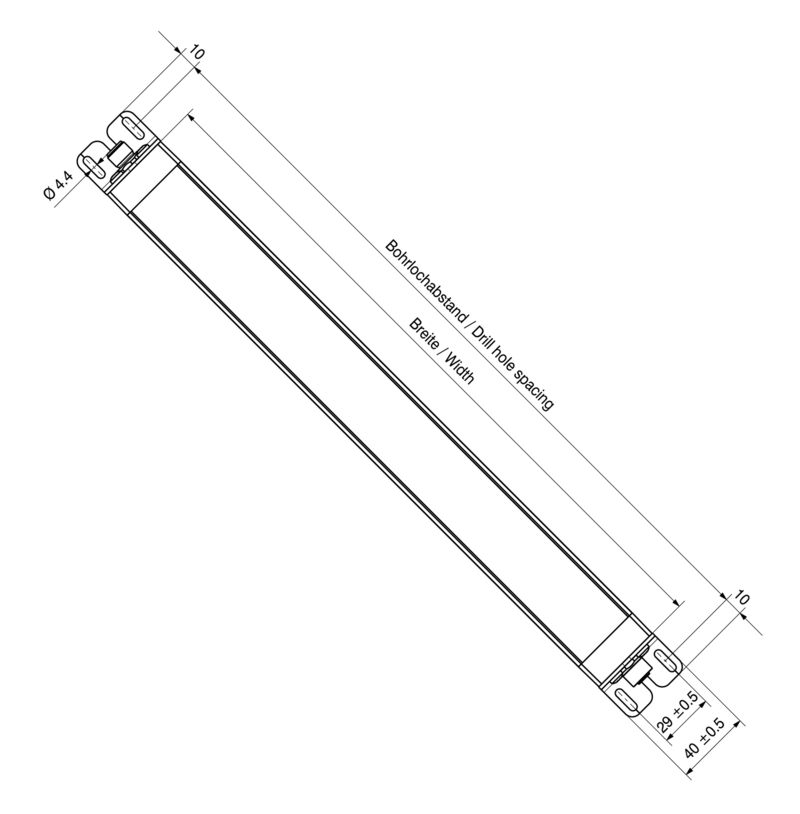

| Расстояние между просверливаемыми отверстиями | 570 mm |
| Вид защиты | IP67 |
| Основной материал корпуса | твердый анодированный алюминий |
| Материал светодиодной крышки | PMMA |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293233) |
| Пользовательская документация |
[AINST-WIL-L GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_294280)
[WIL-L Demontage](https://mdcop.weidmueller.com/mediadelivery/asset/900_314436) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000996 |
| ETIM 7.0 | EC000996 |
| ETIM 8.0 | EC000996 |
| ETIM 9.0 | EC000996 |
| ECLASS 9.1 | 27-11-06-35 |
| ECLASS 10.0 | 27-11-06-35 |
| ECLASS 11.0 | 27-11-06-35 |
| ECLASS 12.0 | 27-11-06-35 |
| ECLASS 13.0 | 27-11-06-35 |
| Сертификаты |    |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E354496 |
