Свойства

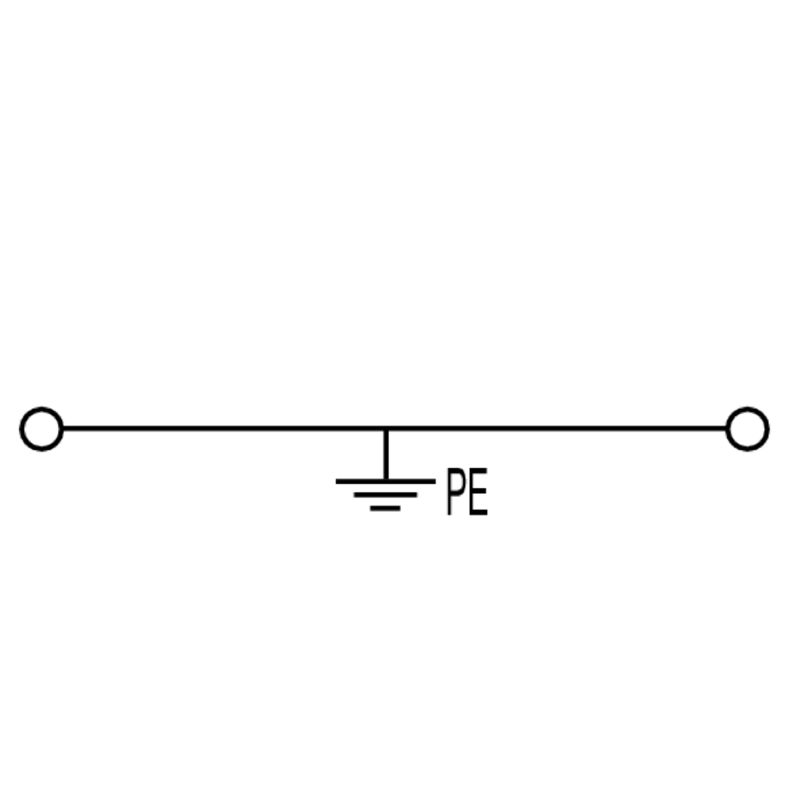

| Версия | Клемма защ. заземления (PE), Винтовое соединение, зеленый/желтый, 35 mm², 800 V, Количество соединений: 2, Количество уровней: 1, TS 35, V-0, Материал Wemid |
| Заказ № | 1012600000 |
| Тип | WPE 35/IKSC |
| GTIN (EAN) | 4008190138677 |
| Кол. | 25 Штука |
| Глубина | 62,5 mm |
| Глубина (дюймов) | 2,461 inch |
| Глубина с DIN-рейкой | 63 mm |
| Высота | 56 mm |
| Высота (в дюймах) | 2,205 inch |
| Ширина | 16 mm |
| Ширина (в дюймах) | 0,63 inch |
| Масса нетто | 70,51 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | зеленый/желтый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO14ATEX1338U |
| Сертификат № (IECEX) | IECEXULD14.0005U |
| Поперечное сечение провода, макс. (ATEX) | 35 mm² |
| Поперечное сечение провода, макс. (IECEX) | 35 mm² |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение |
Винтовое соединение
С соединением защитного заземления (PE) закрытый |
| Требуется концевая пластина | Нет |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Да |
| Функция PEN | Да |
| Вид монтажа | привинченный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | закрытый |
| Проверенное на взрывозащищенность исполнение | Нет |
| Указание по установке | привинченный |
| Фиксатор | привертной |
| Тип соединения, дополнительное соединение | Винтовое соединение |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 35 mm² |
| Диапазон зажима, мин. | 2,5 mm² |
| Длина зачистки изоляции | 18 mm |
| Зажимной винт | M 6 |
| Калибровая пробка согласно 60 947-1 | B8 |
| Количество соединений | 2 |
| Момент затяжки, мин. | 5 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 2 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 12 |
| Размер лезвия | S4 (DIN 6911) |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 35 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 35 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 2,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 2,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 35 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 35 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 2,5 mm² |
| Поперечное сечение провода, макс. (CSA) | 2 AWG |
| Поперечное сечение провода, мин. (CSA) | 12 AWG |
| Сертификат № (CSA) | 200039-1057876 |
| Смещение TS 35 | 28 mm |
| Нормы | IEC 60947-7-2 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 2 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 12 |
| Рейка | TS 35 |
| Указание по установке | привинченный |
| Расчетный кратковременный ток | 4200 A (35 мм²) |
| Центральный винт для клемм PE | M 4 |
| Диапазон момента затяжки крепежного винта | 1,2...2,4 Нм |
| Функция PEN | Да |
| Расчетное сечение | 35 mm² |
| Расчетное напряжение относительно соседней клеммы | 800 V |
| Номинальное напряжение пост. тока | 800 V |
| Нормы | IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,26 mΩ |
| Расчетное импульсное напряжение относительно соседней клеммы | 8 kV |
| Потери мощности по стандарту IEC 60947-7-x | 4 W |
| Степень загрязнения | 3 |
| Разм. провода Заводская электропроводка, макс. (UR) | 1 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 1 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 12 AWG |
| Сертификат № (UR) | E60693 |
| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
| Одобрение / сертификат / документ о соответствии |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462)
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_178406) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59378) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1012600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1012600000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1012600000&norm=0) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Сертификаты |             |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UR) | E60693 |
| Сертификат № (cURusEX) | E184763 |
